TE Connectivity 的 Corcom RFI 滤波器技术

工业机械和设备

应用：机械/数控电机、安防系统、语音和数据网络、定制金属加工、半导体制造、科研和实验室测量系统、用于电池制造、电子元器件制造以及自动组装和测试的产品

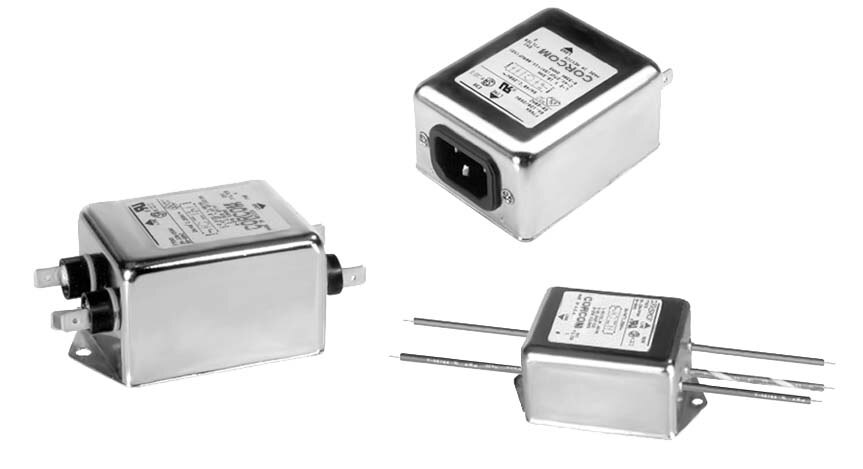

SK 系列 (3-40 A) 高性能 K 系列滤波器

特性

• 设计用于将必须满足 FCC/EN 规范的设备的导通噪声降至可接受的限值范围。
• 采用比通用型 K 系列明显高的参数值，非常适合用于具有线对地、地对线传导性电磁辐射的设备，
• 包括那些采用开关电源的设备
• ESK6C 和 VSK6C 采用独立的接地电路电感器，用于在 RF 频率下使设备底座与电源线路接地隔离

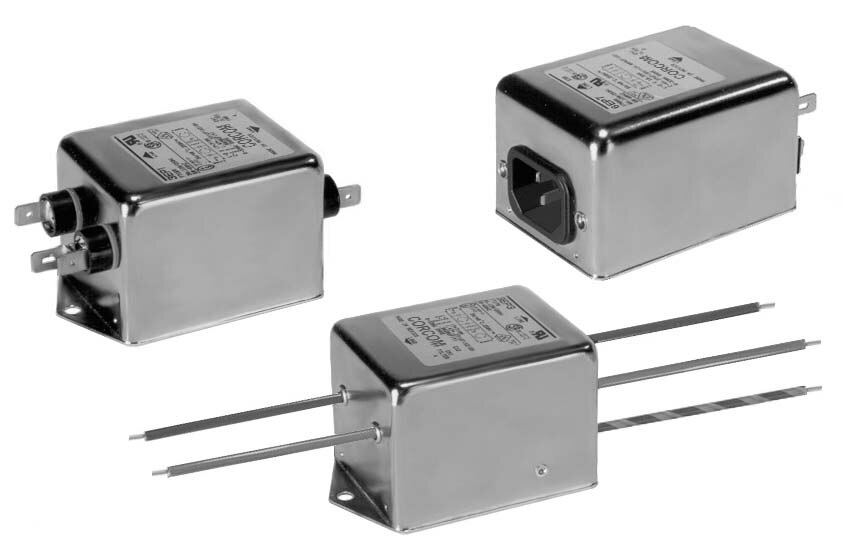

用于抑制开关电源噪声抑制的 EP/VP 系列 (3-20 A) RFI 滤波器

特性

• 双级滤波器实现了高插入损耗
• 充分满足 CISPR 22 A 和
• FCC 15J 部分 B 类标准要求
• EP 型号满足较低泄漏电流要求
• 7 A 和 12 A 版本采用最优的封装尺寸

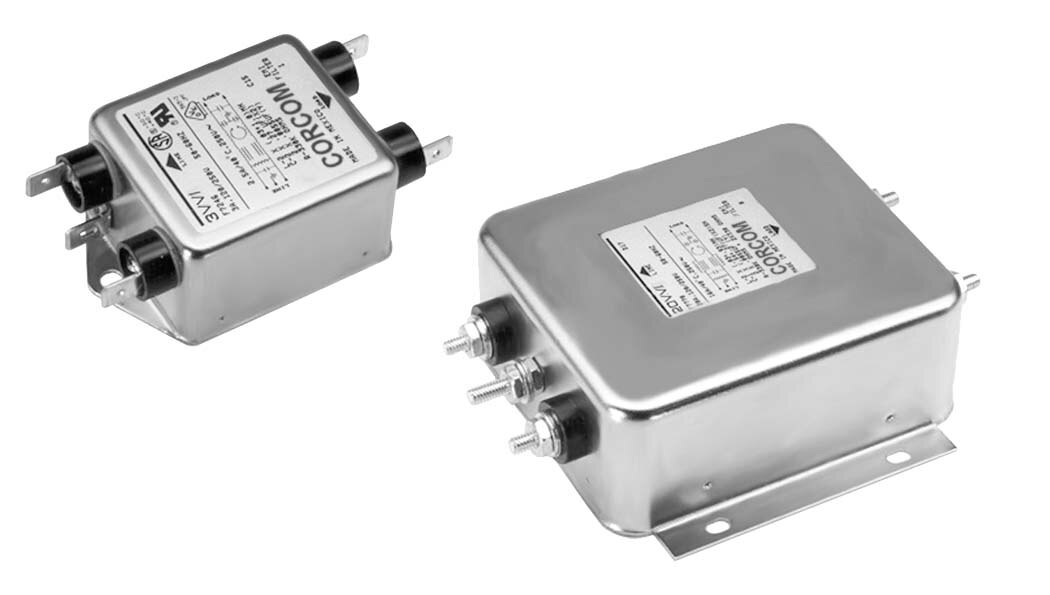

W 系列 (3-20 A) 多用途 RFI 滤波器用于电磁辐射控制和高噪声工业环境

特性

• 通过 SCR 和 T2L 有效控制设备中的电磁辐射，以满足 FCC 15 部分 J 子部分和 EN55022 A 级要求，频率可低至 150 kHz
• 共模条件下，线对地的阻抗 N = 4 ("Dbl.L")；差模干扰条件下，线对线的阻抗 N=5 ("Dbl.Pi")
• 设计用于高频、高设备阻抗条件
• 采用两级结构，在高频下拥有出色的抑制性能

医疗设备

应用：病人监护设备、诊断设备、透析设备、血液分析仪、培养器、病床、牙科超声波清洗器、输血泵、静脉输液器、睡眠呼吸暂停设备

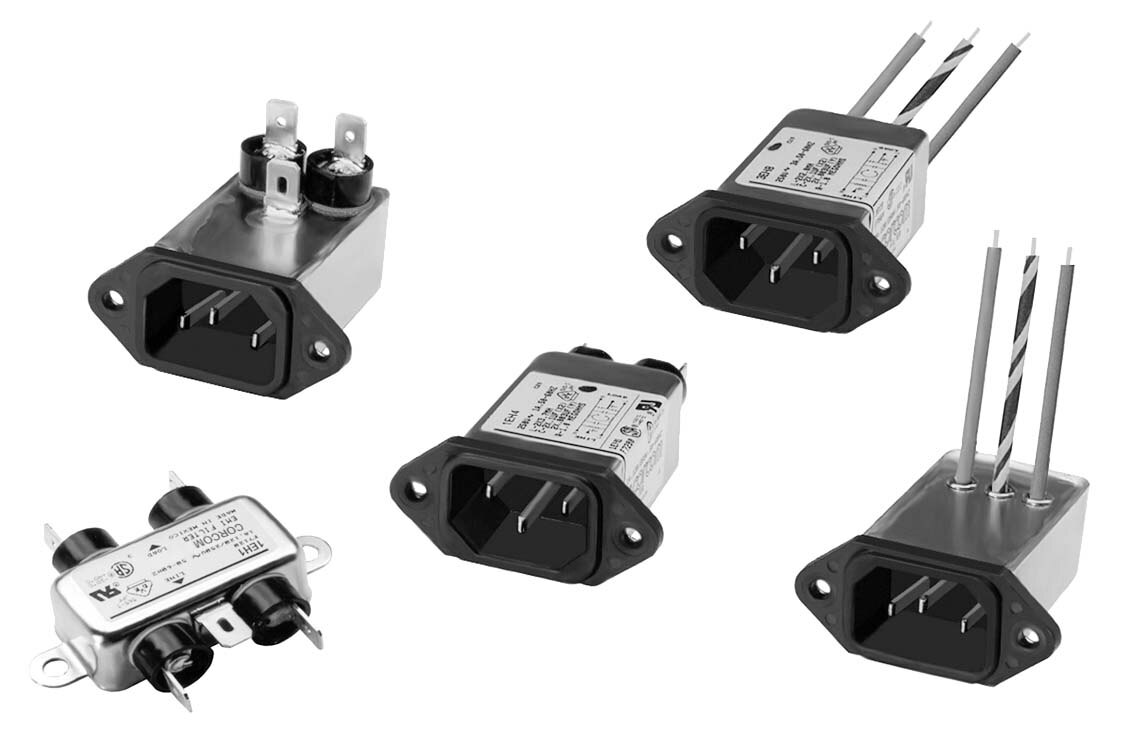

用于 UL2601 保健设备的 H 系列 (3-20 A) 高性能 RFI 电源线路滤波器

特性

• 最小的泄漏电流，适用于医疗设备
• 双元件电路，基本 EMI 衰减高于 1 MHz
• 可采用内部接地电路电感器（后缀为 C 的版本），用于在无线电频率下将设备底座与电源线路接地隔离
• 采用与 EC、ED、EF 系列相同的法兰固定方式
• 电容输出（具体见 EAH、EBH 和 EJH 系列）

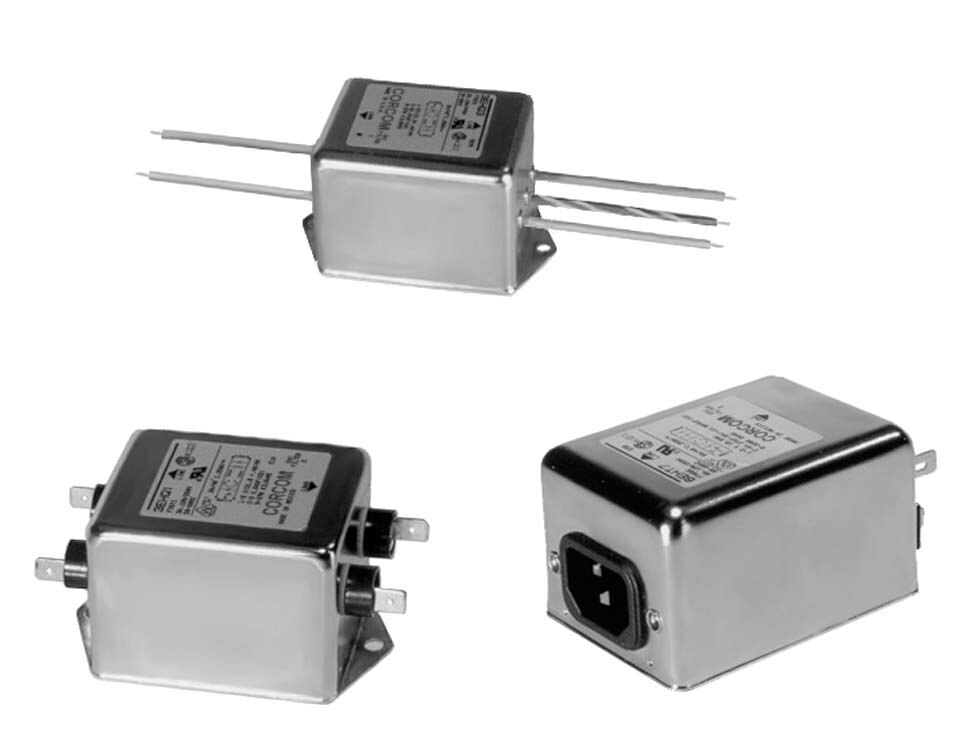

用于医疗设备的 HT 系列 (3-20 A) 高性能 RFI 电源线路滤波器

特性

• 专用于在 10 kHz 至 30 MHz 范围内实现显著的 EFI 噪声衰减
• 外形小巧、性价比高

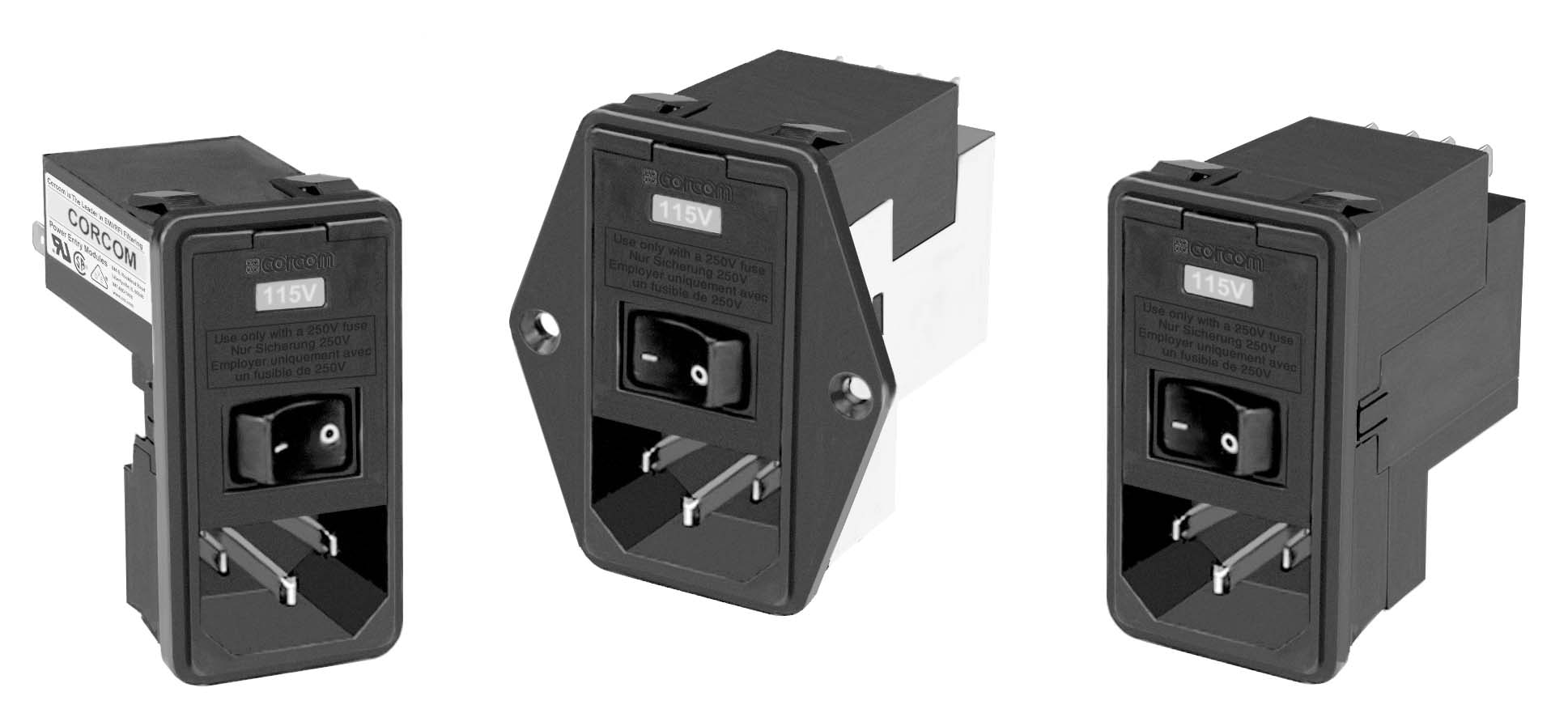

针对通用、高阻抗或者医疗应用的 P 系列 (3-10 A) CHAMELEON® 自适应模块，提供滤波和非滤波配置

特性

• 咬接式或法兰式安装
• 标准 IEC 60321-1 C14 电源插座
• 同时具备北美标准和公制熔断能力
• 两种电压选择（有关 4 V 电压的选择，见 M、L 或者 LA 系列）
• 可选双刀单掷开关
• 针对通用、医用和高性能 EMI 滤波的滤波选择
• H 型的保护功能灵敏，泄漏电流极低，适用于病人护理和非病人护理型医疗设备。

照明

Corcom FB 滤波器系列

TE Connectivity 推出全新 Corcom FB 系列电源线路滤波器。FB 系列电源线路滤波器专门针对照明设备、荧光灯和相关照明镇流器而设计，适合 277 VAC 或 277 VDC 应用。该滤波器结构紧凑，可安装在大多数标准照明灯具中。0.5A 至 5A 的额定电流范围。这一全新 FB 系列在 100 kHz 至 30 MHz 范围内具有良好的衰减性能。这些产品符合 UL 935 标准（荧光灯镇流器的行业标准）。

应用

• 荧光灯镇流器
• LED 显示屏
• 办公和医疗照明
• 建筑照明
• 仪表照明
• 户外标牌
• UV 固化灯
• 较低电流的工业应用 (AC 或 DC 额定值）

Corcom FBL 滤波器系列

TE Connectivity 在 FB 系列产品线中新增了更多产品，采用以 FBL 指定的全新零件编号。FBL 是 FB 系列的一部分，目标针对需要标准 EMI 性能水平的应用。LED 驱动器具有不同级别的集成滤波，但当连接到负载时，滤波可能不足以衰减传导辐射。FB 系列通过 FBL 指定滤波器提供标准性能滤波，并通过 FB 指定滤波器实现高性能。此外，照明应用可以达到更高的电流，10A 和 20A 版本的 FBL 产品将满足这些类型的应用。设计用于需要 277 VAC 或 277 VDC 的照明应用。

特性

• 超凡的共模衰减和优异的差模衰减
• 比 EP 系列更小的封装
• 外形小巧、性价比高
• ET 型有助于满足极低泄漏电流要求

Corcom MRI LED 照明滤波器

TE Connectivit (TE) 的 Corcom MRI LED 照明滤波器目标针对 MRI 室，在 MRI 室中使用 II 类 LED 驱动器为 LED 灯供电。MRI LED 照明滤波器将位于屏蔽 MRI 室外，通过强大的 3 级衰减电路将插入损耗降至 100dB，从而消除 10KHz 至 1GHz 的传导电磁干扰 (EMI) 噪声。MRI 室内的电力需要通过清洁电源供电，以便使 OEM 灯具制造商能够满足 MRI 设备制造商所需的低噪声水平。MRI LED 照明滤波器也可作为直接替代器件供安装人员使用，它提供 2、3 和 4 通道版本，可为客户开发灯具带来了所需的可扩展性。同时这也使得承包商能够灵活地选择正确数量的电路来适应特定的安装要求。

应用

• MRI 室

优势

• 选择灵活多样，适合价格敏感型客户
• 兼容 40V、3A 驱动器
• 同时提供差分和共模噪声滤波
• 在宽频率范围内衰减 EMI
• 滤波器受到辐射噪声保护
• 高噪声驱动器的绝佳选择

商业和楼宇设备

应用：HVAC、照明、自动售货机、安防系统自动扶梯、电梯、小型建筑设备

SK 系列 (3-40 A) 高性能 K 系列滤波器

特性

• 设计用于将必须满足 FCC/EN 规范的设备的导通噪声降至可接受的限值范围。
• 采用比通用型 K 系列明显高的参数值，更能适用于存在线对地、地对线传导性电磁辐射的设备，包括采用开关模式电源的设备
• ESK6C 和 VSK6C 采用独立的接地电路电感器，用于在 RF 频率下使设备底座与电源线路接地隔离

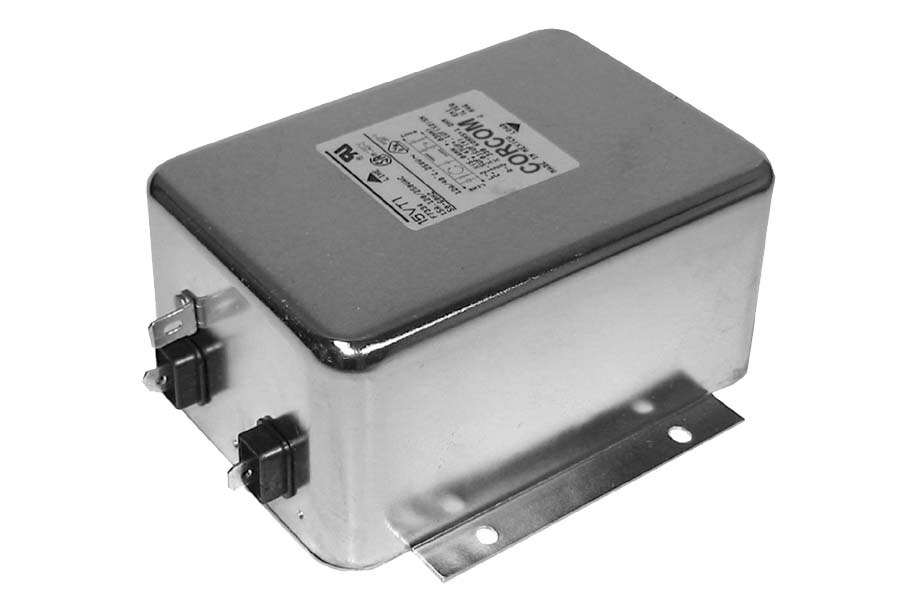

T 系列 (3-20 A) 高性能滤波器，用于开关模式电源

特性

• 超凡的共模衰减和优异的差模衰减
• 比 EP 系列更小的封装
• 外形小巧、性价比高
• ET 型有助于满足极低泄漏电流要求

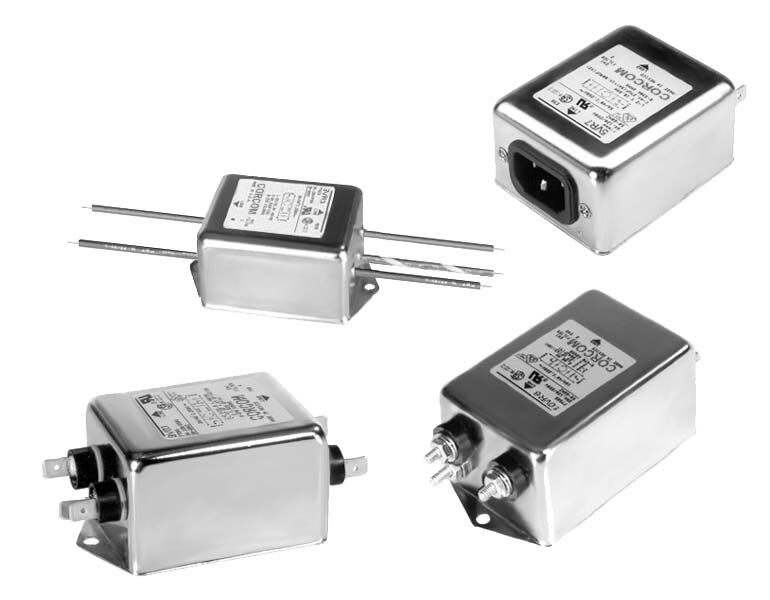

R 系列 (1-20 A) 两级通用型滤波器

特性

• 双 T 截面 RFI 滤波器性能出色
• 非常适合用于 RFI 多噪声环境下的低阻抗负载
• 用于控制脉冲式、连续和/或断续式干扰
• ER 型拥有低泄漏电流，插入损耗不会恶化

家用电器

应用：白色家电、冰箱/冰柜、电灶/电炉、洗衣机/甩干机、榨汁机、手持式家电/工具、喷漆机和真空除尘器

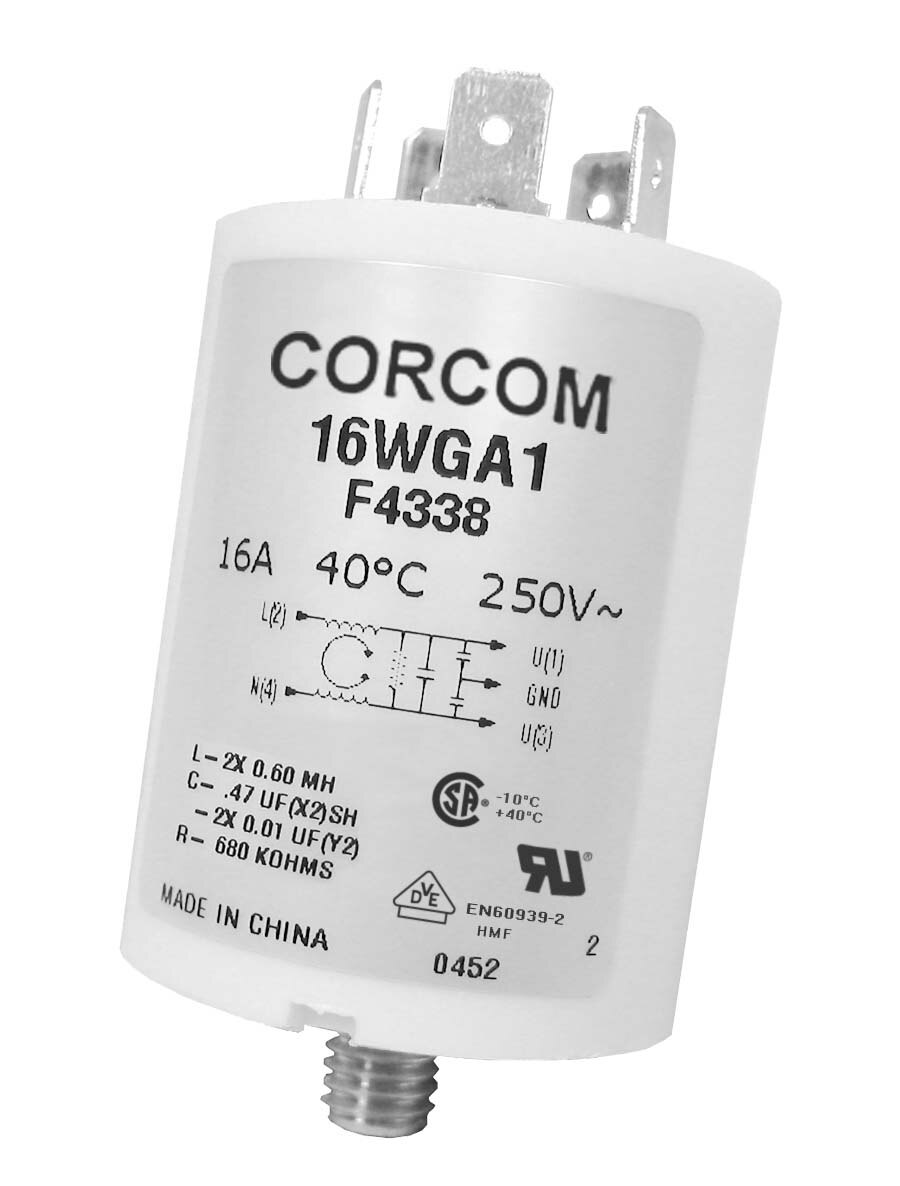

WG 系列 (16 A) 高性能、低成本滤波器，适用于家电产品

特性

• 经济实惠
• 管状设计
• WGA、WGB 和 WGC 版专用于满足泄漏电流要求，适用于不方便移动的固定式家电
• WGD、WGE 和 WGF 版专用于满足泄漏电流要求，适用于方便移动的家电
• 提供各种款式

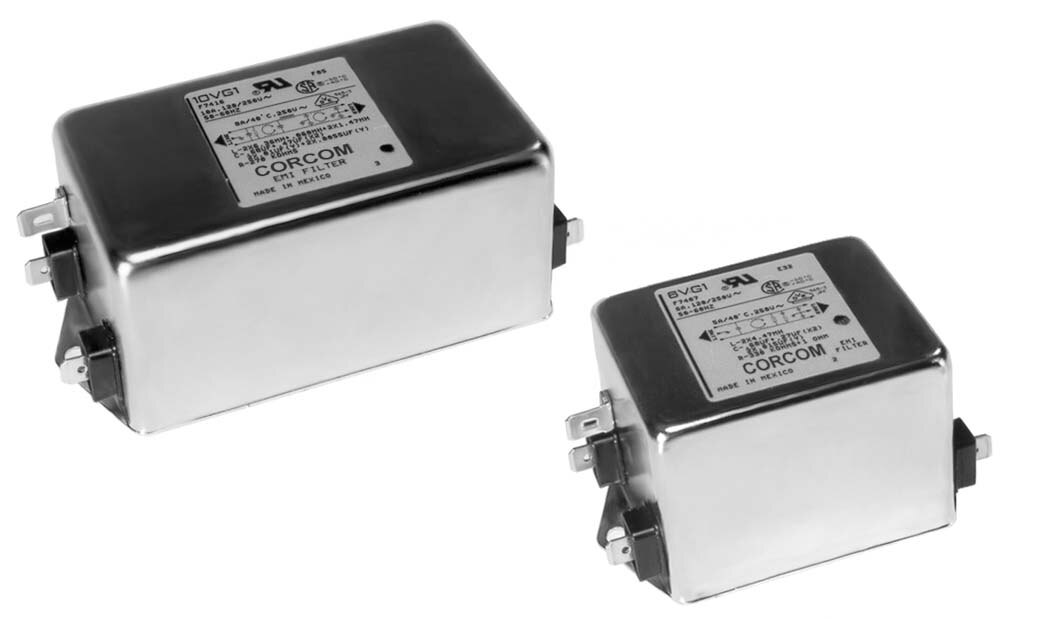

G 系列 (6-10 A) 高性能滤波器，用于频率低至 50 KHz 的开关模式电源

特性

• 专门为大多数电子设备提供出色的衰减
• 20 kHz 至 30 MHz 宽频率范围
• 外形小巧的高性价比解决方案
• 有助于满足 EN55022 A 级和 FCC 第 15J 部分 B 类标准

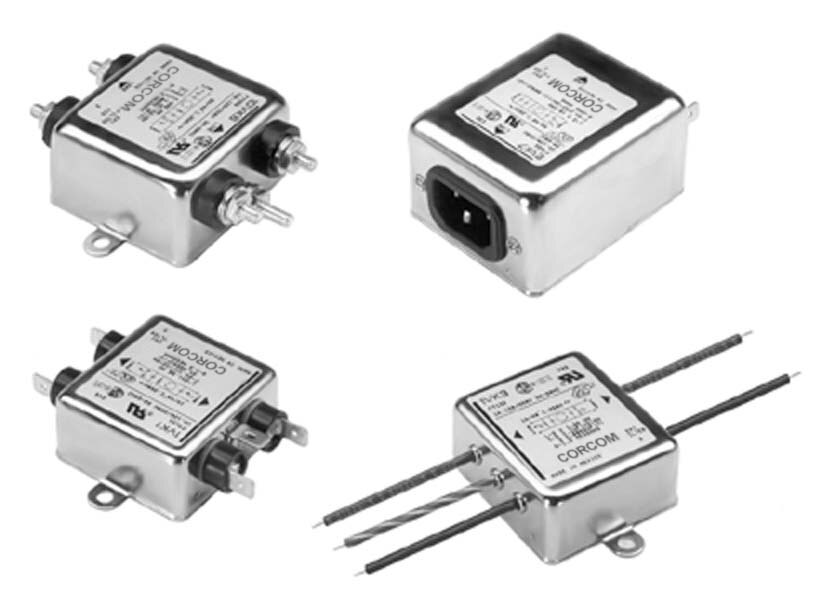

K 系列 (1-60 A) 通用型滤波器，用于高阻抗负载

特性

• 适用于高阻抗负载
• 非常适合用于存在脉冲式、连续和/或间歇式 RFI 干扰的
• 应用
• EK 型号满足 VDE 便携式设备和非护理用医疗设备的低泄漏电流要求
• 提供接地线路电感器（扼流圈）

电力/电子元件

应用：线束组件

L 系列 (2-6 A) 电源接入模块，带有 RFI 电源线路滤波器，适用于通用或者医疗应用领域。

特性

• 带有开关或者保险丝的电源接入模块
• 双元件电路可以实现类似于 EAB 进线滤波器的扩展 EMI 衰减
• 北美标准或者公制保险丝座
• 泄漏电流最小，适用于医疗应用（HL 系列）

B 系列 (1-30 A) 通用型 RFI 电源线路滤波器

特性

• 小尺寸、低成本
• 通用
• 多种多样的端接选择
• 满足 VDE 便携式设备和非病人用医疗设备的低泄漏电流要求

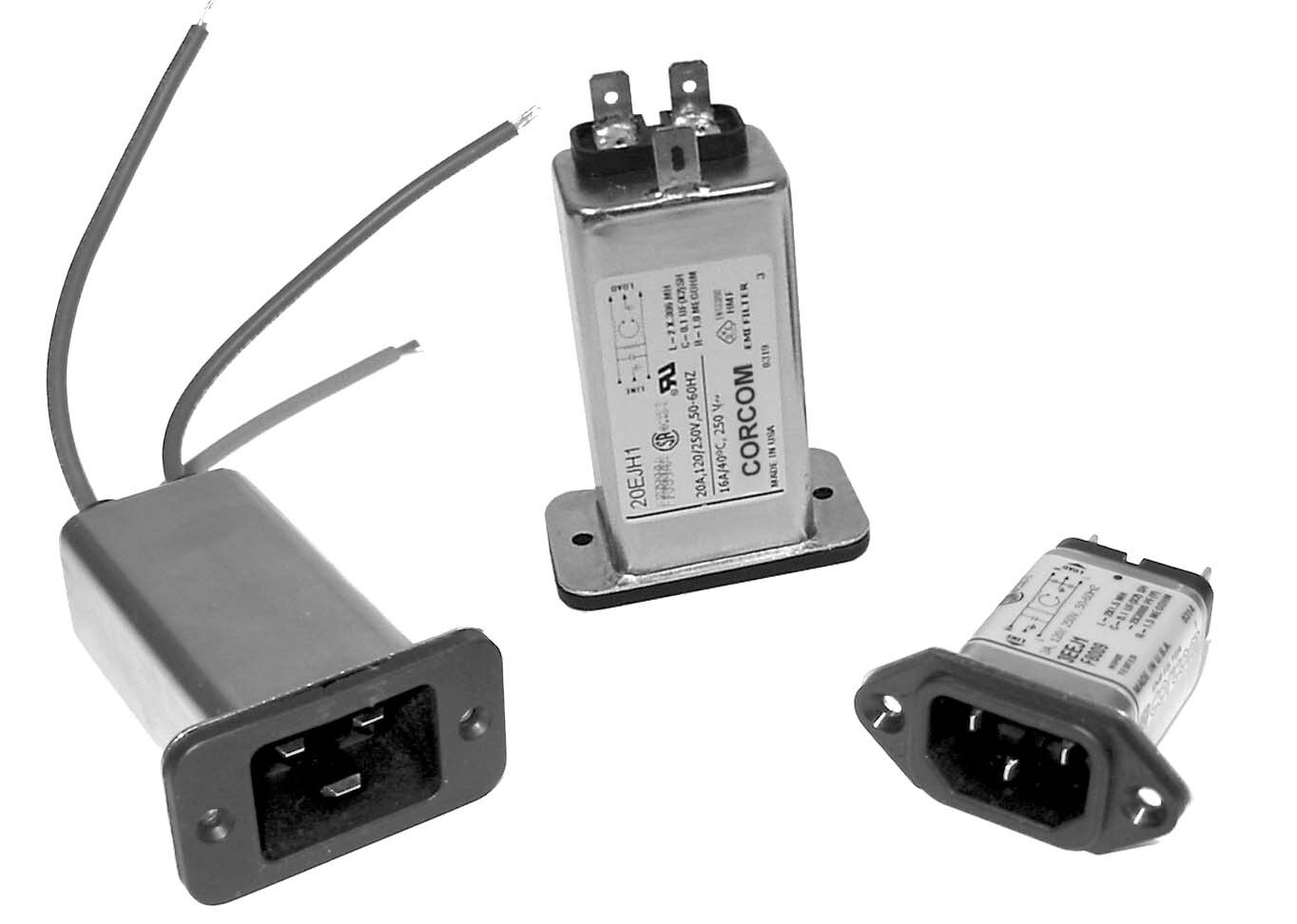

EEJ 系列 (1-20 A) 下一代紧凑型 RFI 滤波器，电流高达 20 A，包括咬接式安装的 EJS 型号和适合医疗应用的 EJH、EJM 型号

特性

• 采用 IEC 60320-1 C14 进线的紧凑型 EMI 滤波器
• 增强型双元件电路可实现达到 30MHz 的中等衰减
• 外形紧凑的高性价比设计
• 超越大多数 ED 系列版本
• 包括采用 IEC 60320-1 C20 进线的 20A 版本
• 多种端接样式
• 法兰固定
• 提供咬接式 (EJS) 或者医用 (EJH, EJHS, EJM, EJMS) 版本

仪器与计量设备

应用：测试设备、示波器、频谱分析仪、合成器、实验室仪器、水质测试仪、湿度测试仪

用于抑制开关电源噪声抑制的 EP/VP 系列 (3-20 A) RFI 滤波器

特性

• 双级滤波器实现了高插入损耗
• 充分满足 CISPR 22 A 和
• FCC 15J 部分 B 类标准要求
• EP 型号满足较低泄漏电流要求
• 7 A 和 12 A 版本采用最优的封装尺寸

G 系列 (6-10 A) 高性能滤波器，用于频率低至 50 KHz 的开关模式电源

特性

• 专门为大多数电子设备提供出色的衰减
• 20 kHz 至 30 MHz 宽频率范围
• 外形小巧的高性价比解决方案
• 有助于满足 EN55022 A 级和 FCC 第 15J 部分 B 类标准

针对通用、高阻抗或者医疗应用的 P 系列 (3-10 A) CHAMELEON® 自适应模块，提供滤波和非滤波配置

特性

• 咬接式或法兰式安装
• 标准 IEC 60321-1 C14 电源插座
• 同时具备北美标准和公制熔断能力
• 两种电压选择（有关 4 V 电压的选择，见 M、L 或者 LA 系列）
• 可选双刀单掷开关
• 针对通用、医用和高性能 EMI 滤波的滤波选择
