设计 5G 通信连接

未来是一个快速的世界

现今,TE Connectivity (TE) 正在打造一个将智能融入基础设施的未来现实。 自动驾驶的汽车,自动清洁的房屋,可持续耕种的农业,自动应对能源需求波动的电网,都将一一实现。 简而言之,我们将生活在一个更智能、更连通的世界。 这是一项艰难卓绝的事业,要实现此目标,设备必须以极高的速度在更宽的带宽内运行。 这些设备不仅需要速度更快、适应性更强,还需要更小巧、更轻便、更经济,并且具有富余的功能和性能 — 我们预计数十亿台互连设备需要超过一万亿个传感器。 这一愿景令人神往,并将彻底颠覆人们的生活。 但 5G 并非遥不可及的梦想:我们已经在设计和构建支持 5G 网络的更快速度、更大容量和更高带宽的设备。

下一代速度触手可及。TE 在业界一直处于领先地位,可提供功能超强的全方位超紧凑型解决方案,用来优化 5G 连接。 从整合和扩展物联网到重塑公共交通,5G 凭借更快、更安全的网络,不断增强和推动全球各行各业的发展。 未来十年内,数十亿人将生活在 5G 的世界当中,而您的产品需要不折不扣的创新元器件,才能在市场竞争中脱颖而出。

* TE Connectivity、TE Connectivity(徽标)和 TE 均是商标。

  • 按应用
  • 按产品

浏览 5G 解决方案(按应用)

  • 服务器解决方案
  • 交换和路由器解决方案
  • 存储解决方案

针对众多配置的解决方案

服务器是数据网络的核心组件。 TE 提供保持服务器运行所需的解决方案。 TE 的背板、板对板、I/O、电源和铜缆解决方案有助于实现能够满足行业内更高带宽和改进热管理需求的服务器架构。 TE 提供完整的配套产品组合和敏捷系统专业技术,可帮助优化各式服务器配置的设计,包括刀片型、机架安装型和雪橇型。 除了面向分类系统的解决方案之外,TE 还能拓宽您的产品覆盖范围,降低功耗,并提高速度和密度,以满足持续连接的数据中心需求。

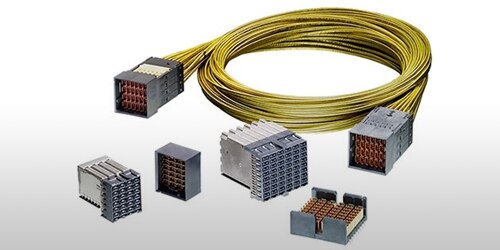

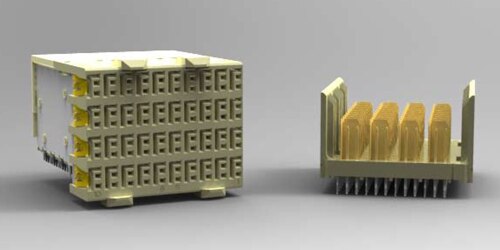

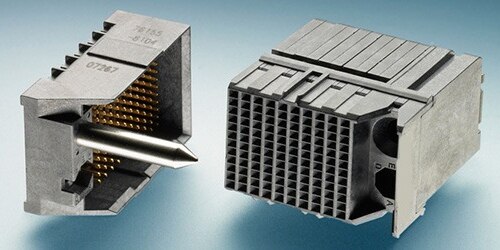

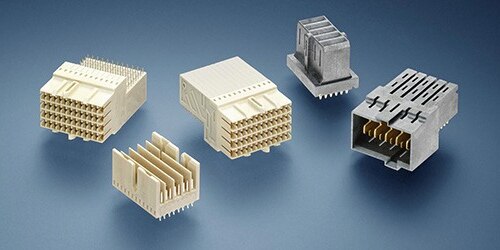

高速背板

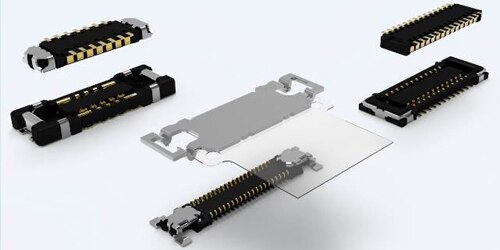

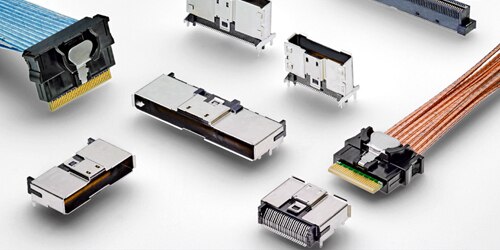

内部互连器件

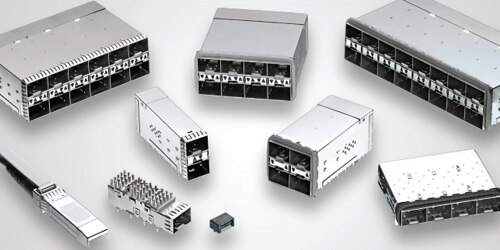

输入/输出 (I/O)

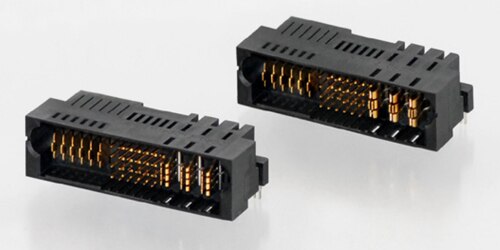

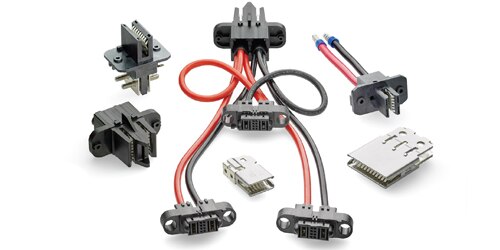

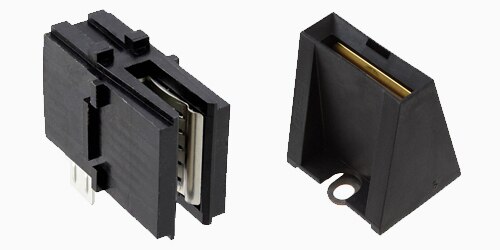

电源

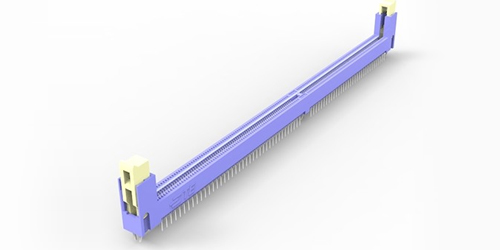

存储器和插座

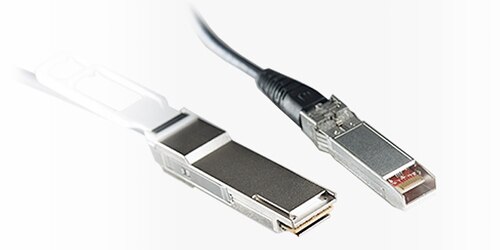

铜缆组件



下一代的带宽

TE Connectivity (TE) 运用在广泛的连接应用领域积累的全球经验,帮助我们的客户“设计”具有高能效和高灵活性的数据中心基础设施及数据中心设备。 我们拥有全套互连和电缆解决方案,可为所有类型的电信及企业路由和交换设备提高带宽、密度和可靠性。 我们提供面向 10、25、40、100 和高达 400 Gbps 应用的产品,以支持融合互联网协议 (IP) 网络。 您可以信赖我们提供的解决方案,来满足您的企业当前和未来的数据、速度和能效需求。

高速背板



内部互连器件



输入/输出 (I/O)



电源

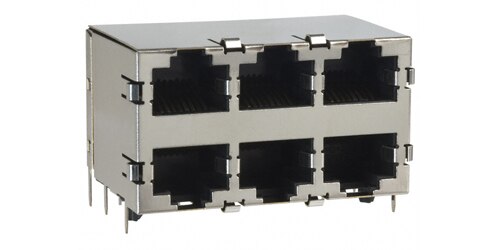

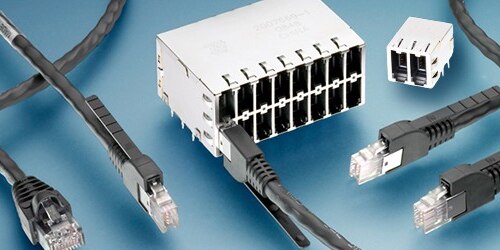

以太网



铜缆组件



随着需求而增长的存储解决方案

随着物联网 (IoT) 的扩展,以及不断扩大的互连世界所产生的数据呈现指数级增长,高效可靠的存储解决方案在数据中心内变得更加重要。 无论您是设计纵向还是横向扩展的数据中心存储解决方案,TE 都拥有广泛的输入/输出 (I/O)、板对板、电源等产品,可帮助您实现存储性能目标。 我们将创新与品质、产品可靠性与灵活性相结合,几乎可以在世界任何地方提供存储互连解决方案。 我们作为您的合作伙伴,可与您携手创建解决方案,满足下一代数据驱动的世界带来的全新需求。

高速背板



内部互连器件



输入/输出 (I/O)



电源



存储器和插座



铜缆组件



浏览 5G 解决方案(按产品)

  • ZQSFP+ 连接器
  • STRADA MESA
  • LGA 3647
  • 天线
  • ELCON MINI

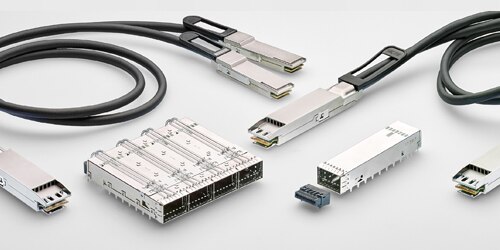

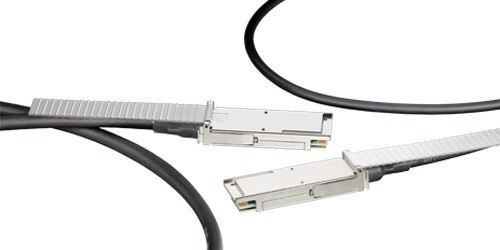

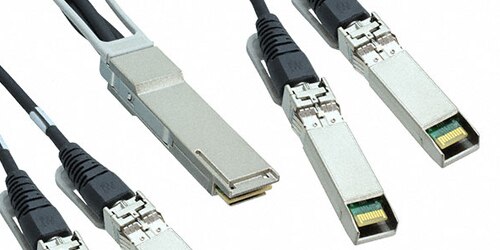

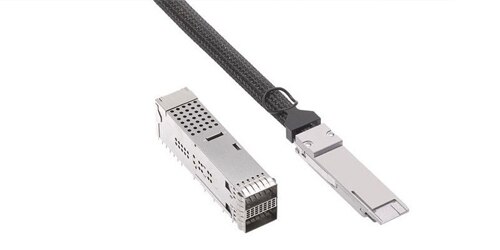

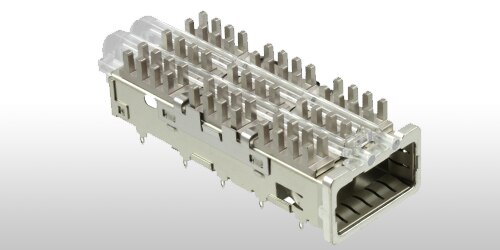

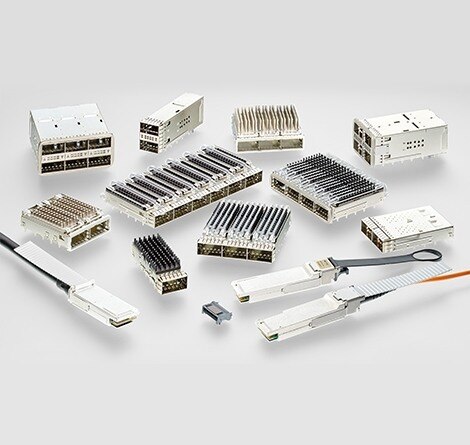

zQSFP+ 连接器

z-Quad 小型插接式增强型 (zQSFP+) 连接器系统

TE 的 zQSFP+ 连接器设计用于电信、数据中心和网络市场中需要高速、高密度连接器的应用。 该互连系统提供四个高速差分信号通道(数据速率范围为 25 Gbps 至 40 Gbps),并满足 100 Gbps (4x25 Gbps) 以太网和 100 Gbps 4X InfiniBand 增强数据速率 (EDR) 要求。

主要特性和优势

  • 更高的数据速率
    • 数据传输速率为 28 Gbps NRZ 和 56 Gbps PAM-4
    • 支持以太网和 InfiniBand (IB) 增强型数据速率 (EDR) 要求
    • 支持单通道、双通道和四通道实施
  • 行业标准和可定制设计
    • 行业标准接口
    • 向后兼容 QSFP+ 电缆和收发器
    • 改善了 10 Gbps 下光纤和铜缆的损耗预算
  • 全面的产品组合和库存
    • 后边框笼和穿透式边框笼具有各种光导管和散热器选项
    • 备货充足的分销渠道
  • 提升的 EMI 性能
    • 数据速率的提高使 EMI 防护更具挑战性
    • 在 56 Gbps 速率下提供出色的 EMI 防护



查看详情

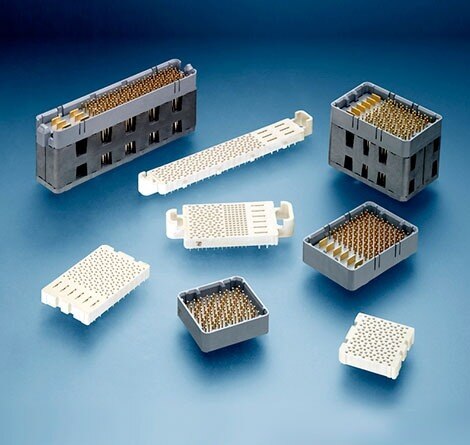

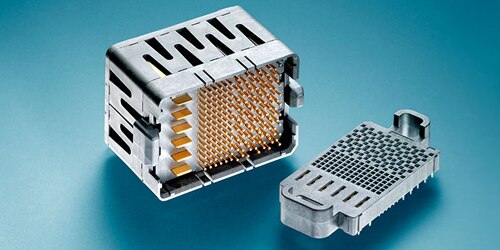

STRADA Mesa

这类连接器可有效利用 PCB 空间并提供超过 15 Gbps 的高速性能。

随着空间要求在电信、计算机、军事、铁路系统等设计领域变得越来越重要,TE 推出了 STRADA Mesa 夹层连接器,以提供堆叠式板对板连接解决方案,实现高效的 PCB 空间利用。 STRADA Mesa 产品设计可提供超过 15 Gbps 的高速性能。 此外,该设计还提供三种引脚和插座信号触点排列选项 - 高速差分、高密度单端和 RF/同轴,以满足各种应用需求。

主要特性和优势

  • 数据速率高达 15 Gbps 以上
  • 100 欧姆阻抗
  • 单端、差分和电源配置
  • 可选的电源触头间距,适用于符合 UL 1950 规范的 48V 应用
  • 14 A 电流额定值
  • 可选的导引系统,以实现盲插
  • 堆叠高度 8-42 mm,增量为 1 mm
  • 压合(针眼)PCB 连接
  • 开放空间允许气流通过连接器
  • 三种外壳尺寸(宽度):标准尺寸:40、80 和 120 对;半尺寸:24、48 和 88 对;电源:6-12 个触头



查看详情

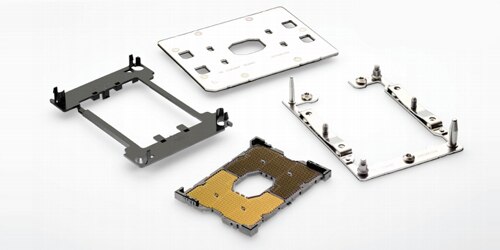

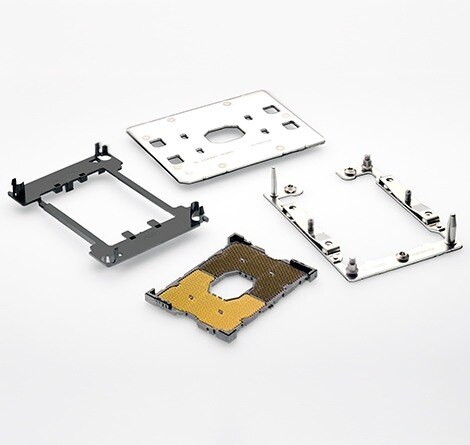

LGA 插座

易于焊接和定位

TE 的 LGA 插座提供处理器与印刷电路板 (PCB) 之间的压缩电气互连。 随着计算能力的提高,芯片的引脚数也在增加。 坚固的垫板为微处理器封装提供了可靠的互连,并可限制压缩过程中的 PCB 弯曲,以确保可靠连接。 触头尖端的几何形状经过优化,降低了操作和封装安装期间损坏触头的风险。 TE 柔性工具拥有高品质,可缩短原型的周转时间,让您在最早的计划阶段获得插座产品。

主要特性和优势

  • 插座外壳有助于高效地焊接到 PCB。
  • 插座配有盖帽,便于真空拾放。
  • 提供镀锌或镀镍两种背板。



查看详情

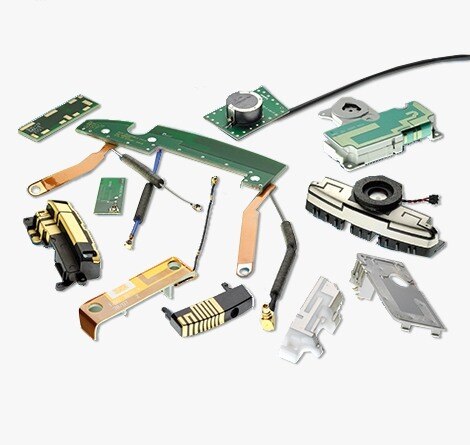

天线

灵活性

TE 广泛的天线技术产品组合包括标准天线和定制天线,采用双射成型、冲压金属、柔性印刷电路 (FPC)、印刷电路板 (PCB) 和激光直接成型 (LDS) 解决方案。 这些解决方案可作为嵌入式或多元件外部天线,在无线设备中提供多种频率的高清晰度传输,传输方式包括但不限于:蓝牙、Wi-Fi、LTE 和 ZigBee。 TE 在全球范围内经营多个设计和制造设施,具有针对近远场方向图、散射参数、SAR、振动、湿度、温度冲击、盐雾、吞吐率和声学的测试能力。

主要特性和优势

  • 高性能的创新产品
    • 高可靠性:高性能和高隔离度
    • 高能效:吞吐量经过优化,损耗极小
  • 内部测试和验证
  • 遍布全球的先进天线实验室和人员
  • 拥有领先专利组合的创新领导者
  • 快速交付设计和原型
  • 世界一流的制造能力
  • 把握机遇,携手客户解决问题
  • 社区领导者,被纳入道琼斯可持续发展指数,并被 Ethisphere® 研究所评为全球最具商业道德的企业之一



查看详情

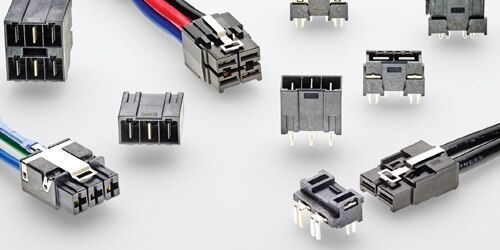

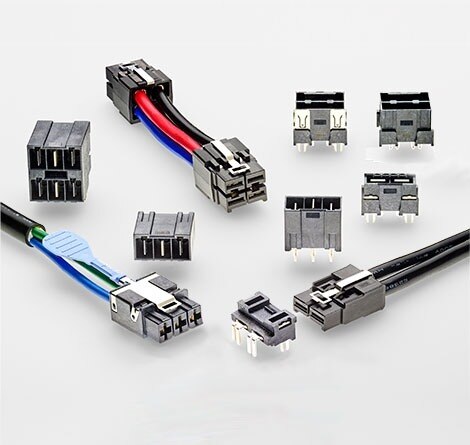

ELCON MINI

提供最佳电力的迷你连接器

采用 TE ELCON Mini 电源互连器件,在更小的空间汇聚更多电力,具有 8 mm 高的小巧外形尺寸,并支持高于类似尺寸解决方案的电流(400 V 交流或直流电压下每个触头高达 40 A)。 这些互连器件凭借低电阻、高可靠性的接口提供可信赖的系统性能。 具体特性包括:可靠的金属闩锁保持、用于感应/检测功能的可选编码触头、增强型接地,以及使用业界公认的压接触头。

主要特性和优势

  • 采用高性价比的冲压触头设计,每个触头支持高达 40 A 的大电流和 400 V 额定电压
  • 8 mm 高的小巧外形尺寸,与可节省空间的 HDMI 连接器尺寸大致相仿
  • 提供 2 个、3 个、4 个和 6 个 2x3 位配置 - 比竞争对手更广泛、更多样化的产品组合
  • 连接器可用于垂直和直角安装,以及压合和通孔安装
  • 低电阻、高可靠性接口
  • 可靠的金属闩锁保持
  • 订购的电缆组件采用标准或高柔性设计,易于布线,并且可高度定制
  • 支持 14-10 AWG 电缆尺寸(2.5 mm2 至 6 mm2



查看详情
