Souriau TRIM TRIO® 连接器

Eaton 旗下 Souriau-Sunbank 的 TRIM TRIO® 系列连接器提供了一个通用互连平台,适用于恶劣工业环境中的苛刻应用。TRIM TRIO® 连接器样式包括塑料圆形、金属圆形、高配接次数、混合电源/信号和塑料矩形。系列中的所有连接器样式均使用独特设计的触头技术。可以使用三种触头类型:机加工、冲压成型及高速。利用这种特性可简化供应链、降低生产的复杂性,并能轻松地从一个系列切换到另一个系列。

UTS、UTG/UTGX 和 UTO 系列均使用这种触头技术并采用相同的连接器设计,可实现互换和相互配接*。这些系列还提供可快速配接的 1/3 圈卡口接头系统。UTO 使用锌和铝合金制造,具有完全的 EMI 屏蔽功能,而坚固耐用的塑料 UTS 系列重量更轻,两者防水等级均为 IP68/69K。还提供多路连接选项,包括轻型卡口 UTG 及其更新版本 UTGX,其防护等级为 IP68/69K,可与 Trim Trio® 系列的其他型号互换。

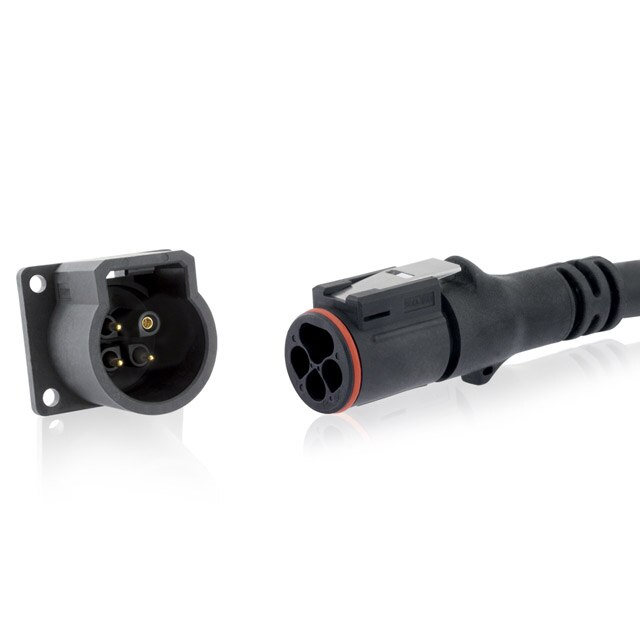

TRIM TRIO® 还包括 UTL 系列推拉式连接器,其设计符合所有现代安全标准,并采用快速有声音反馈的盲配接闩锁设计。此系列也具有抗紫外线功能,防水等级为 IP68/69K。

这一多功能 TRIM TRIO® 系列是许多工业应用的理想连接选择,包括自动化和控制、舞台/建筑照明、能源、非公路用车辆、矿业和铁路等,应用广泛,不一而足。

  • UTSX 系列
  • UTGX 系列
  • UTO 系列防水
  • UTS 系列防水
  • UTP 系列
  • UTG 系列
  • UTL 系列防水

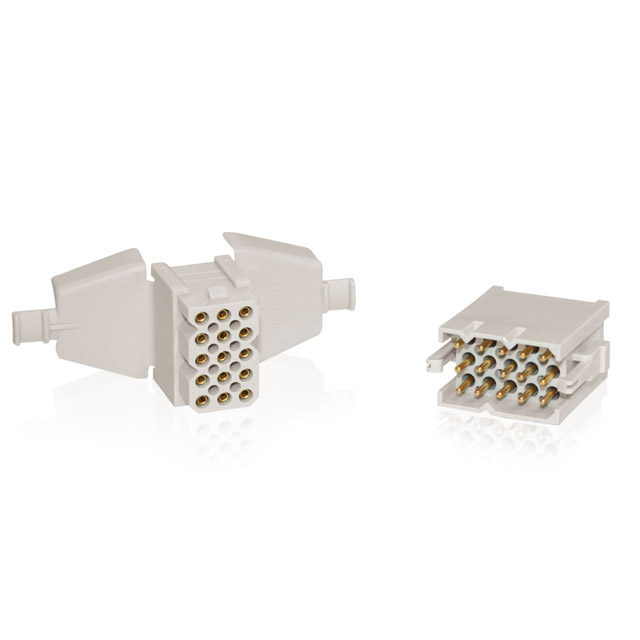

  • SMS 系列

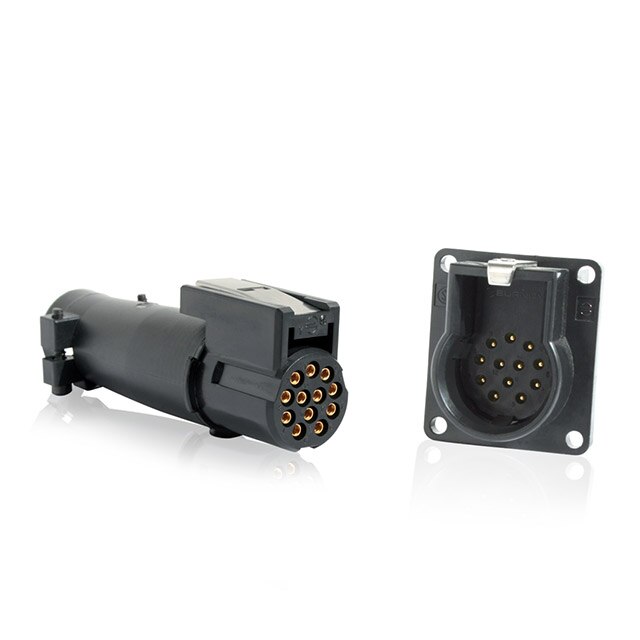

  • MBG 系列
UTSX 系列

UTSX 系列

与其前身 UTS 系列相比,UTSX 系列具有加固的卡口销和更广泛的布局、尺寸和机械键控,采用独特的触点设计,可在多个连接器系列之间互换,从而使用户能够简化供应链。对于 UTS、UTGX 和 UTO 等可互配的系列,用户可以在其操作中的应用之间轻松地从一个系列转换到另一个系列。UTSX 系列连接器可防水,重量轻,可承受 250 循次配接,并由具有抗紫外线和耐腐蚀特性的材料制成。它们即使在动态条件下也具有 IP68/69K 等级防护,并且可提供多种触点布局以实现设计灵活性,包括电源/信号混合和铜/光纤混合。易于抓握的连接器具有三分之一的卡口式耦合,可通过听觉的咔嗒声和触觉的咔嗒来确认连接。UTSX 系列符合 IEC 和 UL 标准,抗冲击,可为安装人员和操作人员确保安全连接。UTSX 系列非常适合户外太阳能和风能管理应用,以及湿度或腐蚀剂会损害金属部件的条件下使用。

特性和优势

  • IK06 级抗冲击
  • IP68/69K 级防护
  • 户外抗紫外线长达 5 年
  • 多种配置选择

应用

  • 非公路用车辆
  • 铁路
  • 能源
  • 照明
  • 电动交通
  • 仪器
  • 测量
  • 机器人技术
  • 楼宇自动化
  • 基础设施
  • 机械

UTSX 资源

特色产品

UTSX 圆形连接器外壳

零件编号 说明 查看详情
UTSX6JC142G1S PLUG, WITH CABLE GLAND BACKSHELL 查看详情
UTSX01210P SQUARE FLANGE RECEPTACLE, WITHOU 查看详情
UTSX0142G1P SQUARE FLANGE RECEPTACLE, WITHOU 查看详情
UTSX6JC124S PLUG, WITH CABLE GLAND BACKSHELL 查看详情
UTSX6JC1412P PLUG, WITH CABLE GLAND BACKSHELL 查看详情
UTSX7103S JAM NUT RECEPTACLE, WITHOUT BACK 查看详情

UTSX 圆形连接器

零件编号 说明 查看详情
UTSX7147PSCR JAM NUT RECEPTACLE,WITHOUT BACKS 查看详情
UTSX6JC14E7P PLUG, WITH CABLE GLAND BACKSHELL 查看详情
UTSX710E6S JAM NUT RECEPTACLE, WITHOUT BACK 查看详情
UTSX6JC10E6P PLUG, WITH CABLE GLAND BACKSHELL 查看详情
UTSX7124PSCR JAM NUT RECEPTACLE,WITHOUT BACKS 查看详情
UTSX714E19S JAM NUT RECEPTACLE, WITHOUT BACK 查看详情
xx

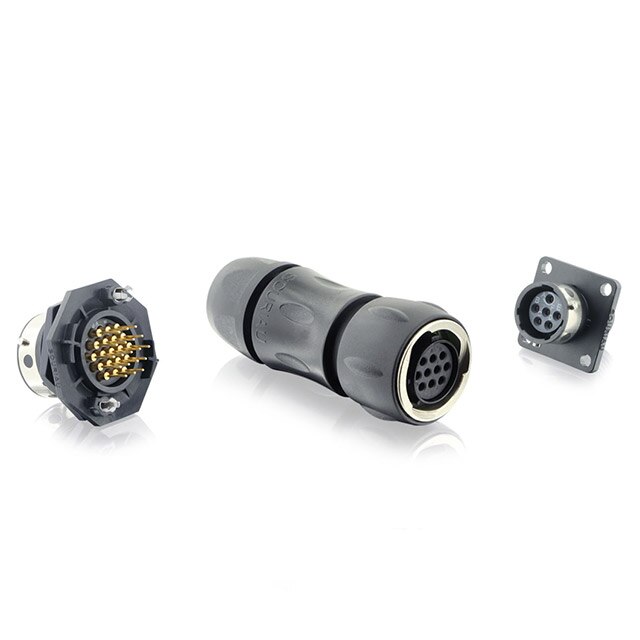

UTGX 系列

UTGX 系列防水、防震、抗紫外线,可承受连续水下浸泡、日常压力清洗、污垢和灰尘等恶劣条件。UL/IEC 认证的 UTGX 系列连接器是一种安全可靠的解决方案,非常适合室内和室外应用,应用寿命长达 27 年。UTGX 系列可用于多种配置和电气布局,让您节省设备空间。虽然卡口锁定机制可确保快速安全的连接和断开,但轻量级设计的其他更新使 UTGX 系列连接器比以往更容易操作员快速操作。特别是在高插拔次数应用中,UTGX 将为您的企业节省时间和金钱。全新 Souriau UTGX 系列采用 Trim Trio® 触点。适用于机加工、冲压成型和高速触点的单一设计,使升级更快、更容易且更具成本效益。通过使用相同的触点,从一个连接器系列切换到另一个连接器系列不需要工具或面板切口修改。

特性和优势

  • 寿命:在工业环境中长达 27 年 (ISO21207) - 方法 B/5 循环
  • UL 1977 (ECBT2 / ECBT8) 合格,IEC61984 认证
  • 符合户外使用标准(UL50/UL50E 6P 级)并通过了 IK07 (IEC 62262) 防震认证
  • 防水:IP68/69K 动态配接(Hi-Seal 版本未配接即可达标)
  • 5 年抗紫外线能力:F1 材料 (UL746C)
  • 插拔寿命:500 次
  • 符合 RoHS 和 REACH 规范

UTGX 资源

特色产品

UTGX 圆形连接器

零件编号 说明 查看详情
UTGX014D19P CONN RCPT MALE 19POS SOLDER 查看详情
UTGX714E12P CONN RCPT MALE 12POS SOLDER CUP 查看详情
UTGX714E7P CONN RCPT MALE 7POS SOLDER CUP 查看详情
UTGX6JC10E6S CONN PLUG FMALE 6POS SOLDER CUP 查看详情
UTGX014D7P CONN RCPT MALE 7POS SOLDER 查看详情
UTGX6JC12E8S CONN PLUG FMALE 8POS SOLDER CUP 查看详情

UTGX 圆形连接器外壳

零件编号 说明 查看详情
UTGX0103P CONN RCPT HSG MALE 3POS PNL MNT 查看详情
UTGX0128P CONN RCPT HSG MALE 8POS PNL MNT 查看详情
UTGX0124P CONN RCPT HSG MALE 4POS PNL MNT 查看详情
UTGX01210P CONN RCPT HSG MALE 10POS PNL MT 查看详情
UTGX01412P CONN RCPT HSG MALE 12POS PNL MT 查看详情
UTGX1JC142G1P CONN RCPT HSG MALE 3POS INLINE 查看详情

UTGX 圆形连接器触头

零件编号 说明 查看详情
82911466K CONTACT SOCKET 12AWG CRIMP GOLD 查看详情
82913605A CONTACT PIN 12AWG CRIMP SILVER 查看详情
82911463NA CONTACT PIN 16AWG CRIMP SILVER 查看详情
82911464A CONTACT SOCKET 14AWG CRIMP SLVR 查看详情
82913600A CONTACT SOCKET 16AWG CRIMP SLVR 查看详情
82913608A CONTACT SOCKET 8AWG CRIMP SILVER 查看详情

多用途 UTGX 触头

零件编号 说明 查看详情
RC16M23GE1K TRIM TRIO CONTACT 查看详情
SM24ML-1S6 CONN PIN 24-26AWG GOLD CRIMP 查看详情
SC16M-1S6 CONN SOCKET 16-18AWG GOLD CRIMP 查看详情
SM16ML-1S6 CONN PIN 16-18AWG GOLD CRIMP 查看详情
SM16M1S18 CONN PIN 16-18AWG GOLD CRIMP 查看详情
RM20M12D28 CONN PIN 20-22AWG GOLD CRIMP 查看详情

UTGX 压接器、压接机、压力机

零件编号 说明 查看详情
SHANDLES 手动压接器 - 工具,不带成套模具,依成套模具而异 查看详情

UTGX 压接器 - 压头、成套模具

零件编号 说明 查看详情
S16RCM14 TOOL DIE CRIMP 14AWG 16CONTACT 查看详情
S16SCM20 TOOL DIE CRIMP 20-24AWG 16CONT 查看详情
S16SCML1 TOOL DIE CRIMP 14-18AWG 16CONT 查看详情
S16RCM20 TOOL DIE CRIMP 20-28AWG 16CONT 查看详情
S16SCML11 TOOL DIE CRIMP 16AWG 16CONTACT 查看详情
S20SCM20 TOOL DIE CRIMP 20-24AWG 20CONT 查看详情

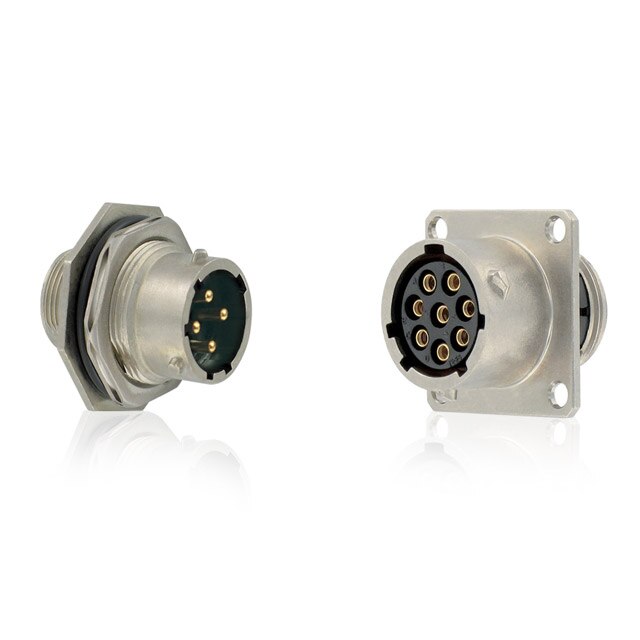

UTO 系列

UTO 系列

Eaton 旗下 Souriau-Sunbank 的 UTO 系列是一系列圆形连接器,设计用于恶劣环境或需要 EMI 屏蔽的地方。连接器由高品质金属制成,在配接条件下防水等级可达到 IP67、IP68 和 IP69K。UTO 的金属壳坚固耐用,可满足室内和室外应用的各种环境和机械要求。UTO 具有屏蔽、密封和防盐雾等多种特性。UTO 有 8 种外壳尺寸,27 种插入布置,并可与 UTG、UTP 和 UTS 连接器系列互配*。

特性和优势

  • IP68/69K 动态配接 - 适用于需要连续水下浸泡、常规压力清洗和防尘保护的室内外动态应用。
  • 1/3 卡口接头——连接器采用仅 1/3 圈的卡口接头系统,配接时可通过清晰的“咔哒”声和触觉确认是否正确配接。这种配接特性消除了连接不确定性,并减少了安装时间和工作量。
  • 经验证,配接次数多达 500 次
  • 混合电源和信号布局 - 电源和信号传输可以结合到一个独特的互连解决方案中,以降低系统复杂性并尽量降低元器件/安装成本。
  • 防盐雾 48 和 96 小时 - 可承受气候入侵及暴露于盐雾或腐蚀性气体中,同时仍保持机械和电气功能。
  • EMI 屏蔽 - 1 MHz 下为 98 dB,符合 UL/IEC 认证。通过了质量认证,具有兼容性,可用于电磁辐射区域,并可确保正确的信号完整性和传输。

*在一定条件下,相同外壳尺寸/布局模式的产品系列可互配,但 IP、电气和机械性能可能受到影响而符合较低的性能指标水平。

UTO 资源

特色产品

UTO 圆形连接器外壳

零件编号 说明 查看详情
UT00102W2PH 4 针位圆形连接器插座,用于公触头面板安装,法兰屏蔽式 查看详情
UT002028PH6 28 针位圆形连接器插座,用于公触头面板安装,法兰屏蔽式 查看详情
UT002448PH6 48 针位圆形连接器插座,用于公触头面板安装,法兰屏蔽式 查看详情
UT06FC147SH 7 (6 + PE) 针位圆形连接器插头,用于母触头自由悬挂式(直插)底壳,屏蔽式 查看详情
UT0W01832PH6 32 针位圆形连接器插座,用于公触头面板安装,法兰屏蔽式 查看详情
UT0W6FC2461SH 61 针位圆形连接器插头,用于母触头自由悬挂式(直插)底壳,屏蔽式 查看详情

UTO 圆形连接器配件

零件编号 说明 查看详情
UT010DC CONN RCPT SEALING CAP SIZE 10 查看详情
UT010DCG CONN RCPT SEALING CAP SIZE 10 查看详情
UT012DCG CONN RCPT SEALING CAP SIZE 12 查看详情
UT018DCG CONN RCPT SEALING CAP SIZE 18 查看详情
UT020DCG CONN RCPT SEALING CAP SIZE 20 查看详情
UT024DCG CONN RCPT SEALING CAP SIZE 24 查看详情

UTO 圆形连接器底壳和电缆夹

零件编号 说明 查看详情
UT010JCPGN 银色连接器底壳,电缆夹 PG9 10 查看详情
UT016JCPGN 银色连接器底壳,电缆夹 PG16 16 查看详情
UT020JCPGN 银色连接器底壳,电缆夹 PG21 20 查看详情
UT022JCSL 银色连接器底壳,电缆夹 22 查看详情
UT0S10JCL 银色连接器底壳,电缆夹 PG9 10 查看详情
UT0S24JCL 银色连接器底壳,电缆夹 PG29 24 查看详情

UTO 圆形连接器触头

零件编号 说明 查看详情
82911456A 插口触头 22-26 AWG 尺寸 12 压接镀银 查看详情
82911461NA 插针触头 18 AWG 尺寸 12 压接镀银 查看详情
82913600A 插口触头 16 AWG 尺寸 8 压接镀银 查看详情
RC24W3K 插口触头 24-26 AWG 尺寸 20 压接镀金 查看详情
SM24WL-3TK6 插针触头 24-26 AWG 尺寸 20 压接镀锡 查看详情

多用途 UTO 触头

零件编号 说明 查看详情
RC14M25K 插口触头镀金压接 14 AWG 机加工 查看详情
RCDX60-52D28 同轴、插针中心、组装触头,镀金压接同轴型 查看详情
RM26W1D28 同轴、插口中心、组装触头,镀金压接 26 AWG 同轴型 查看详情
SC16M1D70 插口触头镀金压接 16-18 AWG 冲压型 查看详情
SC20ML1S31 插口触头镀金压接 20-22 AWG 冲压型 查看详情
SM24ML1S31 插针触头镀金压接 24-26 AWG 冲压型 查看详情

UTO 压接器压头,成套模具

零件编号 说明 查看详情
N20RT-30 TOOL DIE SET FOR M8ND 20-22AWG 查看详情
S16RCM14 TOOL DIE CRIMP 14AWG 16CONTACT 查看详情
S16RCM20 TOOL DIE CRIMP 20-28AWG 16CONT 查看详情
S16SCML11 TOOL DIE CRIMP 16AWG 16CONTACT 查看详情

UTO 压接器、压接机、压力机

零件编号 说明 查看详情
SHANDLES 手动压接器 - 工具,不带成套模具,依成套模具而异 查看详情

UTO 插拔工具

零件编号 说明 查看详情
RTM20-5 INSERTION TOOL FOR 20 CONT 查看详情
RX16D11D1 EXTRACTION TOOL 查看详情
RX2025GE1 TOOL EXTRACT FOR SIZE 16 CONT 查看详情

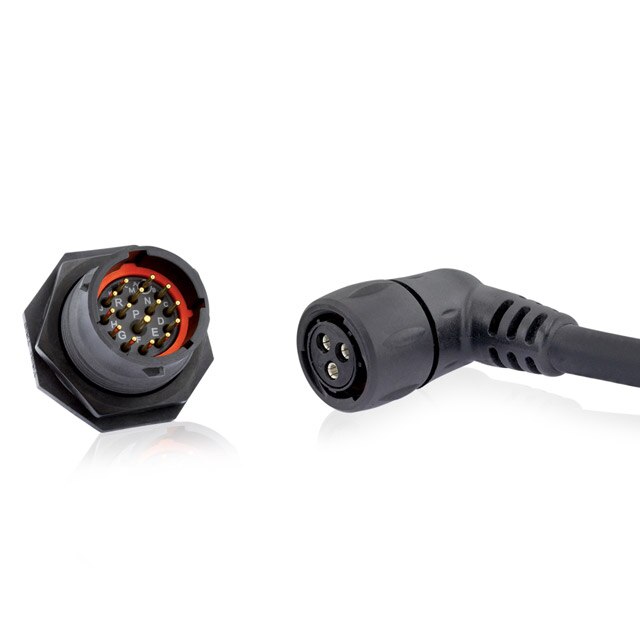

UTS 系列

UTS 系列

UTS 系列塑料圆形连接器坚固耐用,设计用于恶劣环境。该系统主要采用压接端接,但也有焊杯、螺纹端接、PCB 和光纤等选择。连接器由高质量轻质塑料制成,在配接或非配接条件下均具有 IP68/IP69K 密封性能。后者适用于使用 "Hi-Seal" 焊杯或 O 型环触头的情况。

特性和优势

  • IP68/69K 动态配接和断开——适用于需要连续水下浸泡、常规压力清洗和防尘保护的室内外动态应用。
  • 1/3 卡口接头——连接器采用仅 1/3 圈的卡口接头系统,配接时可通过清晰的“咔哒”声和触觉确认是否正确配接。这种配接特性消除了连接不确定性,并减少了安装时间和工作量。
  • 经验证,配接次数可达 250 次
  • 混合电源和信号触头——电源和信号传输可以结合到一个独特的互连解决方案中,以降低系统复杂性并尽量降低元器件/安装成本。
  • 通过以下资质鉴定或认证:
    • UL 1977 - ECBT2 证书,文件编号: E169916
    • CSA C22.2 n°182.3 - ECBT8 证书,文件编号: E169916
  • 抗紫外线、无时间降额——在自然环境(按照 ISO4892 规定,相当于暴露在阳光直射和潮湿环境中)中暴露 5 年后,无机械性能下降或显著色变,且根据 UL 746C 定为 F1 级
  • 防盐雾 ≥500 小时 - 可承受气候入侵及暴露于盐雾或腐蚀性气体中,同时仍保持机械和电气功能。

*在一定条件下,相同外壳尺寸/布局模式的产品系列可互配,但 IP、电气和机械性能可能受到影响而符合较低的性能指标水平。

UTS 资源

特色产品

UTS 圆形连接器

零件编号 说明 查看详情
UTS010D6P 6 针位圆形连接器插座,公插针镀金焊接型 查看详情
UTS014E15P 15 针位圆形连接器插座,公插针镀金焊杯型 查看详情
UTS612E10S 10 针位圆形连接器插头,母插口镀金焊杯型 查看详情
UTS6FC12E2P 2 针位圆形连接器插头,公插针镀金焊杯型 查看详情
UTS6JC14E18P 18 针位圆形连接器插头,公插针镀金焊杯型 查看详情
UTS78E4S 4 针位圆形连接器插座,母插口镀金焊杯型 查看详情

UTS 圆形连接器外壳

零件编号 说明 查看详情
UTS0104P 4 针位圆形连接器插座,用于公触头面板安装,法兰式 查看详情
UTS11419S 19 针位圆形连接器插座,用于母触头自由悬挂式(直插) 查看详情
UTS1JC128P 8 针位圆形连接器插座,用于公触头自由悬挂式(直插)底壳 查看详情
UTS61412P 12 针位圆形连接器插头,用于公触头自由悬挂式(直插) 查看详情
UTS7GN147P 7 (6 + PE) 针位圆形连接器插座,用于公触头面板安装,穿板式 - 正面螺母 查看详情

UTS 圆形连接器底壳和电缆夹

零件编号 说明 查看详情
8D101F02 银色连接器电缆夹 M12x1 9 查看详情
CL134001 黑色连接器底壳,适配器 4 查看详情
UT016AC 银色连接器底壳,电缆夹 15/16-20 UNEF 16 查看详情
UT022JC 银色连接器底壳,电缆夹 PG21 22 查看详情
UT0S14JCSL 银色连接器底壳,电缆夹 PG13.5 14 查看详情
WME10011A 连接器底壳 24-11 查看详情

UTS 圆形连接器配件

零件编号 说明 查看详情
UTS10DCG CONN RCPT SEALING CAP SIZE 10 查看详情
UTS12DCGR CONN RCPT SEALING CAP SIZE 12 查看详情
UTS18DCGR CONN RCPT SEALING CAP SIZE 18 查看详情
UTS612CCRG CONN PLUG CODING RING SIZE12 GRN 查看详情
UTS710CCRR CONN RCPT CODING RING SIZE10 RED 查看详情
UTS8DCGE CONN RCPT SEALING CAP SIZE 8 查看详情

UTS 圆形连接器触头

零件编号 说明 查看详情
82911456K 插口触头 22-26 AWG 尺寸 12 压接镀金 查看详情
82911461NK 插针触头 18 AWG 尺寸 12 压接镀金 查看详情
82911465NA 插针触头 14 AWG 尺寸 12 压接镀银 查看详情
RM24W3K 插针触头 24-26 AWG 尺寸 20 压接镀金 查看详情
SC20W-3S25 插口触头 20-22 AWG 尺寸 20 压接镀金 查看详情
SM20W-3S26 插针触头 20-22 AWG 尺寸 20 压接镀金 查看详情

多用途 UTS 触头

零件编号 说明 查看详情
RC14M30K 插口触头镀金压接 14 AWG 机加工 查看详情
RCDX60-32D28 同轴、插针中心、组装触头,镀金压接 28 AWG 同轴型 查看详情
RM20M12K 插针触头镀金压接 20-22 AWG 机加工 查看详情
SC14ML-1TK6 插口触头镀锡压接 14 AWG 冲压型 查看详情
SC16M1TK6 插口触头镀锡压接 16-18 AWG 冲压型 查看详情
SM24ML-1TK6 插针触头镀锡压接 24-26 AWG 冲压型 查看详情

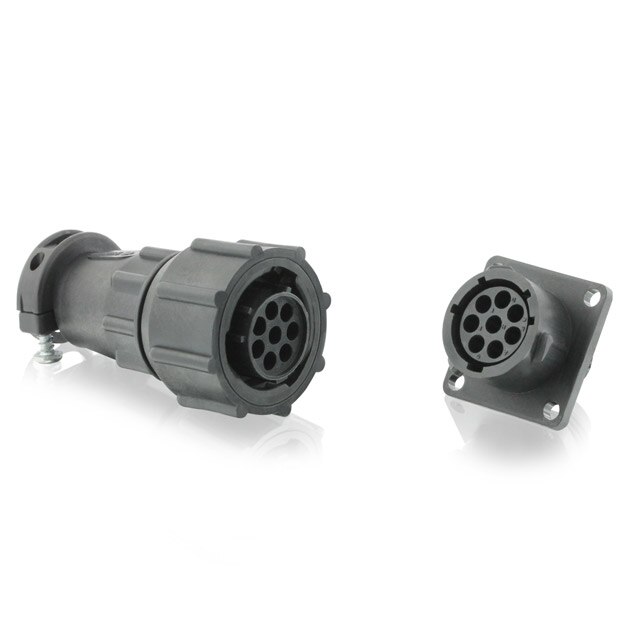

UTP 系列

UTP 系列

Eaton 旗下 Souriau-Sunbank 的 UTP 全塑料圆形工业连接器是一系列多路连接器。UTP 完全满足了对经济、轻质、坚固型圆形连接器的需求,并且特别的是,它提供了一个带有金属波形弹簧的塑料卡口联结环,锁定时可听到清晰的“咔哒”声。UTP 有 8 种外壳尺寸,11 种插入布置,并可与 UTG、UTO 和 UTS 系列相互配接和互换安装*。

特性和优势

  • 公触头和母触头皆提供插头和插座版
  • 连接器和配件由高度耐用的玻璃填充热塑性塑料模制而成
  • 采用电缆夹或电缆密封套,达 IP40 或 IP65 防护等级,适合防水型应用。
  • 易燃性等级:UL94-V0
  • 获得 UL 认可 - 文件编号 E238675
  • 塑料卡口环:
    • 抗振热塑性塑料
    • 金属波形弹簧式
    • 锁定时有清晰“咔哒”声

*在一定条件下,相同外壳尺寸/布局模式的产品系列可互配,但 IP、电气和机械性能可能受到影响而符合较低的性能指标水平。

UTP 资源

特色产品

UTP 圆形连接器外壳

零件编号 说明 查看详情
UTP0103PH 3 (2 + PE) 针位圆形连接器插座,用于公触头面板安装,法兰式 查看详情
UTP01412P 12 针位圆形连接器插座,用于公触头面板安装,法兰式 查看详情
UTP01823P 23 针位圆形连接器插座,用于公触头面板安装,法兰式 查看详情
UTP02028P 28 针位圆形连接器插座,用于公触头面板安装,法兰式 查看详情
UTP6104P 4 针位圆形连接器插头,用于公触头自由悬挂式(直插) 查看详情
UTP62448S 48 针位圆形连接器插头,用于母触头自由悬挂式(直插) 查看详情

UTP 圆形连接器配件

零件编号 说明 查看详情
UT014DCG CONN RCPT SEALING CAP SIZE 14 查看详情
UT024DCG CONN RCPT SEALING CAP SIZE 24 查看详情
UTG618DCG UTG/UTO DUSTCAP 查看详情
UTG624DCG CONN RCPT SEALING CAP SIZE 24 查看详情
UTP16DC CONN RCPT DUST CAP SIZE 16 查看详情
UTP24DCG CONN RCPT SEALING CAP SIZE 24 查看详情

UTP 圆形连接器触头

零件编号 说明 查看详情
82911458A 插口触头 20 AWG 尺寸 12 压接镀银 查看详情
82911460A 插口触头 18 AWG 尺寸 12 压接镀银 查看详情
82911466K 插口触头 12 AWG 尺寸 12 压接镀金 查看详情
82913604A 插口触头 12 AWG 尺寸 8 压接镀银 查看详情
RC20W3K 插口触头 20-22 AWG 尺寸 20 压接镀金 查看详情
SC24WL-3S25 插口触头 24-26 AWG 尺寸 20 压接镀金 查看详情

多用途 UTP 触头

零件编号 说明 查看详情
RC14M50K 插口触头镀金压接 14 AWG 机加工 查看详情
RM14M50K 插针触头镀金压接 14 AWG 机加工 查看详情
RM28M1D28 插针触头镀金压接 28-30 AWG 机加工 查看详情
SC16M11S18 插口触头镀金压接 16-18 AWG 冲压型 查看详情
SM14M1TK6 插针触头镀锡压接 14 AWG 冲压型 查看详情
SM24ML-1S6 插针触头镀金压接 24-26 AWG 冲压型 查看详情

UTP 压接器压头,成套模具

零件编号 说明 查看详情
N24RT-11 TOOL DIE SET FOR M8ND 24-26AWG 查看详情
S16RCM1450 TOOL DIE CRIMP 14AWG 16CONTACT 查看详情
S16SCML1 TOOL DIE CRIMP 14-18AWG 16CONT 查看详情
S20SCM20 TOOL DIE CRIMP 20-24AWG 20CONT 查看详情

UTP 压接器、压接机、压力机

零件编号 说明 查看详情
SHANDLES 手动压接器 - 工具,不带成套模具,依成套模具而异 查看详情

UTP 插拔工具

零件编号 说明 查看详情
RTM20-5 INSERTION TOOL FOR 20 CONT 查看详情
RX16D11D1 EXTRACTION TOOL 查看详情
RX2025GE1 TOOL EXTRACT FOR SIZE 16 CONT 查看详情

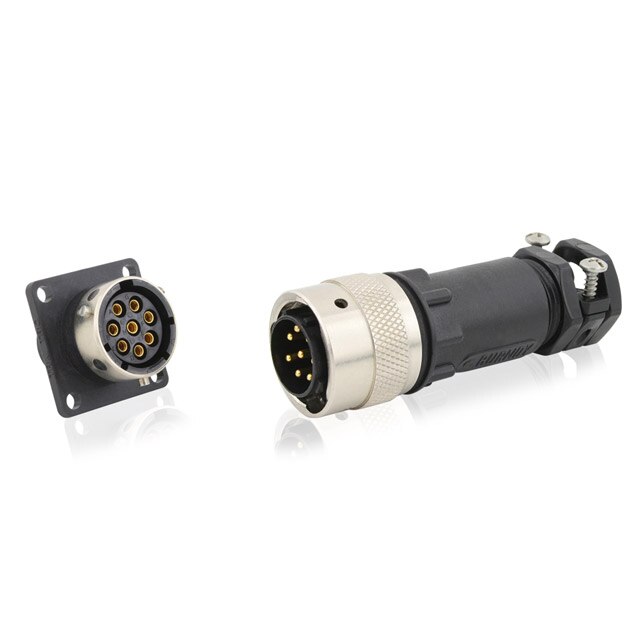

UTG 系列

UTG 系列

Eaton 旗下 Souriau-Sunbank 的 UTG 塑料金属混合连接式工业圆形连接器是一系列多路连接器,为轻型耐用圆形连接器的需求提供了完整的解决方案。UTG 有 8 种外壳尺寸,17 种插入布置,并可与 UTO、UTP 和 UTS 系列相互配接、互换和交互安装*。

特性和优势

  • IP65 防护等级
  • 公触头和母触头皆提供插头和插座版。
  • 连接器和配件由高度耐用的玻璃填充热塑性塑料制成。
  • 易燃性等级:UL94-V0
  • 通过 UL 认证 - 文件编号 E31151
  • 金属卡口环:
    • 金属波形弹簧。
    • 锁定时有清晰“咔哒”声
    • 确保 500 次配接

*在一定条件下,相同外壳尺寸/布局模式的产品系列可互配,但 IP、电气和机械性能可能受到影响而符合较低的性能指标水平。

UTG 资源

特色产品

UTG 圆形连接器外壳

零件编号 说明 查看详情
UTG0-24-48S 48 针位圆形连接器插座,用于母触头面板安装,法兰式 查看详情
UTG01412PH 12 针位圆形连接器插座,用于公触头面板安装,法兰式 查看详情
UTG0187S 7 (6 + PE) 针位圆形连接器插座,用于母触头面板安装,法兰式 查看详情
UTG02448SH 48 针位圆形连接器插座,用于母触头面板安装,法兰式 查看详情
UTG116-19S 19 针位圆形连接器插座,用于母触头自由悬挂式(直插) 查看详情
UTG62448SN 48 针位圆形连接器插头,用于母触头自由悬挂式(直插) 查看详情

UTG 圆形连接器底壳和电缆夹

零件编号 说明 查看详情
UTG10AC 黑色连接器底壳,电缆夹 9/16-24 UNEF 10 查看详情
UTG12PG 黑色连接器底壳,电缆夹 PG11 12 查看详情
UTG14PG 黑色连接器底壳,电缆夹 PG13.5 14 查看详情
UTG18AD 黑色连接器底壳,热收缩适配器 1 1/16-18 UNEF 18 查看详情
UTG20PG 黑色连接器底壳,电缆夹 PG21 20 查看详情
UTG24PG 黑色连接器底壳,电缆夹 PG29 24 查看详情

UTG 圆形连接器配件

零件编号 说明 查看详情
UTG610DCG CONN PLUG SEALING CAP SIZE 10 查看详情
UTG612DCG CONN PLUG SEALING CAP SIZE 12 查看详情
UTG614DCG CONN PLUG SEALING CAP SIZE 14 查看详情
UTG616DCG CONN PLUG SEALING CAP SIZE 16 查看详情
UTG622DCG CONN PLUG SEALING CAP SIZE 22 查看详情
UTG624DCG CONN PLUG SEALING CAP SIZE 24 查看详情

UTG 圆形连接器触头

零件编号 说明 查看详情
82911456A 插口触头 22-26 AWG 尺寸 12 压接镀银 查看详情
82911461NA 插针触头 18 AWG 尺寸 12 压接镀银 查看详情
82913600A 插口触头 16 AWG 尺寸 8 压接镀银 查看详情
RC24W3K 插口触头 24-26 AWG 尺寸 20 压接镀金 查看详情
SM24WL-3TK6 插针触头 24-26 AWG 尺寸 20 压接镀锡 查看详情

多用途 UTG 触头

零件编号 说明 查看详情
RC16M23D28 插口触头镀金压接 16-20 AWG 机加工 查看详情
RC16M23K 插口触头镀金压接 16-20 AWG 机加工 查看详情
RC28M1D28 插口触头镀金压接 28-30 AWG 机加工 查看详情
RM14M30K 插针触头镀金压接 14 AWG 机加工 查看详情
SC16M11S6 插口触头镀金压接 16-18 AWG 冲压型 查看详情
SM20ML-1S6 插针触头镀金压接 20-22 AWG 冲压型 查看详情

UTG 压接器压头,成套模具

零件编号 说明 查看详情
N24RT-11 TOOL DIE SET FOR M8ND 24-26AWG 查看详情
S16RCM1450 TOOL DIE CRIMP 14AWG 16CONTACT 查看详情
S16SCML1 TOOL DIE CRIMP 14-18AWG 16CONT 查看详情
S20SCM20 TOOL DIE CRIMP 20-24AWG 20CONT 查看详情

UTG 压接器、压接机、压力机

零件编号 说明 查看详情
SHANDLES 手动压接器 - 工具,不带成套模具,依成套模具而异 查看详情

UTG 插拔工具

零件编号 说明 查看详情
RTM20-5 INSERTION TOOL FOR 20 CONT 查看详情
RX16D11D1 EXTRACTION TOOL 查看详情
RX2025GE1 TOOL EXTRACT FOR SIZE 16 CONT 查看详情
UTL 系列

UTL 系列

Eaton 旗下 Souriau-Sunbank 的 UTL 系列是符合 UL/IEC 和电流分断能力安全标准的塑料连接器。不锈钢闩锁接头系统使用简单,一个手指即可操作,并且连接器可以轻松配接或断开。接头系统的“钥匙孔”设计和清晰“咔哒”声有助于盲配接确认。该系列在架空安装或黑暗条件下使用极为理想,借助机械鉴别可轻易配接以避免连接器损坏。即使在动态条件下,UTL 系列仍具备 IP68/69K 防水等级,在水下连续使用或在电缆移动时使用高压软管清洁的情况下仍可保持密封。UTL 系列遵照 Underwriters Laboratories (UL) 规定使用室外级材料,并拥有 UL94 5VA 可燃性等级。

特性和优势

  • IP68/69K 动态配接和断开——适用于需要连续水下浸泡、常规压力清洗和防尘保护的室内外动态应用。
  • 灵敏清晰的“咔哒”声——连接器独特的“钥匙孔”形状使用户可以在不可见条件下配接和断开连接器,借助清晰的“咔哒”声确认连接。易于使用的指调闩锁设计减少了安装人工和时间。
  • 经验证,配接次数多达 1,000 次
  • 通过的资质认可和认证——UL 文件:E169916 - VDE 客户编号:4282400
  • 抗紫外线、无降额且户外使用寿命长——不会因环境暴露造成机械性能下降或重大颜色差异(UL 746C 标准的 F1 材料)。
  • 电源和信号混合型布局——电源和信号传输可以结合到一个独特的互连解决方案中,以降低系统复杂性并尽量降低元器件/安装成本。
  • 防盐雾 ≥1,000 小时——可承受气候入侵及暴露于盐雾或腐蚀性气体中,同时仍保持机械和电气功能。

*在一定条件下,相同外壳尺寸/布局模式的产品系列可互配,但 IP、电气和机械性能可能受到影响而符合较低的性能指标水平。

UTL 资源

特色产品

UTL 圆形连接器

零件编号 说明 查看详情
UTL0103G1P16AWG 4 (3 + PE) 针位圆形连接器插座,母插口和公插针压接镀金 查看详情
UTL1103G1P14AWG 4 (3 + PE) 针位圆形连接器插座,母插口和公插针压接镀金 查看详情
UTL1103G1S16AWG 4 (3 + PE) 针位圆形连接器插座,母插口和公插针压接镀金 查看详情
UTL6103G1S14AWG 4 (3 + PE) 针位圆形连接器插头,母插口和公插针压接镀金 查看详情
UTL7103G1P14AWG 4 (3 + PE) 针位圆形连接器插座,母插口和公插针压接镀金 查看详情
UTL7103G1S20AWG 4 (3 + PE) 针位圆形连接器插座,母插口和公插针压接镀金 查看详情

UTL 圆形连接器外壳

零件编号 说明 查看详情
UTL0103G1P 4 (3 + PE) 针位圆形连接器插座,用于母触头和公触头面板安装,法兰式 查看详情
UTL1102G1W3S 6(3 + 2 电源 + PE)针位圆形连接器插座,用于母触头和公触头自由悬挂式(直插) 查看详情
UTL1122G1W5P 8(5 + 2 电源 + 1 PE)针位圆形连接器插座,用于母触头和公触头自由悬挂式(直插) 查看详情
UTL6103G1P 4 (3 + PE) 针位圆形连接器插头,用于母触头和公触头自由悬挂式(直插) 查看详情
UTL6122G1W5S 8(5 + 2 电源 + 1 PE)针位圆形连接器插头,用于母触头和公触头自由悬挂式(直插) 查看详情
UTL7122G1W5S 8(5 + 2 电源 + 1 PE)针位圆形连接器插座,用于母触头和公触头面板安装,穿板 - 后侧螺母 查看详情

UTL 圆形连接器配件

零件编号 说明 查看详情
UTL103G1PDCG68 CONN RCPT LEVEL CAP SZ10 MALE 查看详情
UTL103G1SDCG68 CONN RCPT LEVEL CAP SZ10 FEMALE 查看详情
UTL10DCG CONN RCPT DUST CAP SIZE 10 查看详情
UTL12DCG DUST CAP FOR RECEPTACLE 查看详情
UTL610DCG CONN PLUG DUST CAP SIZE 10 查看详情
UTL612DCG DUST CAP FOR PLUG 查看详情

UTL 圆形连接器触头

零件编号 说明 查看详情
82911459NA 插针触头 20 AWG 尺寸 12 压接镀银 查看详情
82911467NK 插针触头 12 AWG 尺寸 12 压接镀金 查看详情
82913609A 插针触头 8 AWG 尺寸 8 压接镀银 查看详情
SC20WL-3TK6 插口触头 20-22 AWG 尺寸 20 压接镀锡 查看详情
SC24W-3S25 插口触头 24-26 AWG 尺寸 20 压接镀金 查看详情
SM24W-3S26 插针触头 24-26 AWG 尺寸 20 压接镀金 查看详情

多用途 UTL 触头

零件编号 说明 查看详情
RC16M25K 插口触头镀金压接 16-20 AWG 机加工 查看详情
RCDX60-16D28 同轴、插针中心、组装触头,镀金压接同轴型 查看详情
RM14M30GE1K 插针触头镀金压接 14 AWG 机加工 查看详情
RMDXK-10D28 同轴、插口中心、组装触头,镀金压接 26 AWG 同轴型 查看详情
SC24ML-1S6 插口触头镀金压接 24-26 AWG 冲压型 查看详情
SM24M1TK6 插针触头镀锡压接 24-26 AWG 冲压型 查看详情

UTL 压接器压头,成套模具

零件编号 说明 查看详情
N24RT-11 TOOL DIE SET FOR M8ND 24-26AWG 查看详情
S16RCM1450 TOOL DIE CRIMP 14AWG 16CONTACT 查看详情
S16SCML1 TOOL DIE CRIMP 14-18AWG 16CONT 查看详情
S20SCM20 TOOL DIE CRIMP 20-24AWG 20CONT 查看详情

UTL 压接器、压接机、压力机

零件编号 说明 查看详情
SHANDLES 手动压接器 - 工具,不带成套模具,依成套模具而异 查看详情

UTL 插拔工具

零件编号 说明 查看详情
RTM20-5 INSERTION TOOL FOR 20 CONT 查看详情
RX16D11D1 EXTRACTION TOOL 查看详情
RX2025GE1 TOOL EXTRACT FOR SIZE 16 CONT 查看详情
SMS 系列

SMS 系列

Eaton 旗下 Souriau-Sunbank 的易于使用的“SMS”快速配接面板和电缆连接器是一种高性价比的系统连接方法,用于应对对更多互连解决方案和技术的稳定需求。此系列为全塑料解决方案,提供电线附件或 PCB 安装选择,可快速装配/安装,而无需额外的安装硬件。面板插座连接器简单地卡入并锁定到面板开孔,电缆插头通过有效固定卡锁快速连接和断开。只需推动即可配接,按压并松开则可解除配接。此外,电缆插头连接器还具有引脚保护罩和正极化键,可选配集成式应力消除罩。电缆插座连接器(带集成式应力消除罩)可在需要时与电缆插头连接器配接,用于电缆对电缆解决方案。

特性和优势

  • 10 种触点排列结构
  • 标准 SMS = IP30 和 IP40
  • SMS IP 密封版本 = IP67,符合防火防烟标准(CEN / TS 45-545,NFF 16-101/16-102)
  • 可自行安装的面板插座,具有外壳固位功能
  • 带固定闩锁的电缆插头,用于强制锁定
  • 电缆插头有引脚保护罩,防止损坏公触头
  • 正极化键,防止错误配接
  • 电缆插头和插座具有集成的应力消除罩,可容纳各种电缆
  • 获得 UL 认可 - 文件编号 E238675
  • 获得 CSA 认证 - 文件编号 LR44961-21

*在一定条件下,相同外壳尺寸/布局模式的产品系列可互配,但 IP、电气和机械性能可能受到影响而符合较低的性能指标水平。

SMS 资源

特色产品

SMS 矩形连接器外壳

零件编号 说明 查看详情
SMS10P3 10 针位矩形壳体连接器插口,黑色 0.200" (5.08 mm) 查看详情
SMS15RDH1 15 针位矩形壳体连接器插座 0.200" (5.08mm) 查看详情
SMS24R-1 24 针位矩形壳体连接器插座,黑色 0.200" (5.08mm) 查看详情
SMS36P-1 36 针位矩形壳体连接器插头,黑色 0.200" (5.08mm) 查看详情
SMS3R1 3 针位矩形壳体连接器插座 0.200" (5.08mm) 查看详情
SMS9RDH1 9 针位矩形壳体连接器插座 0.200" (5.08mm) 查看详情

SMS 矩形连接器针座、公插针

零件编号 说明 查看详情
SMS12GE6 12 针位针座连接器 0.200" (5.08mm),通孔,直角镀金 查看详情
SMS18R-4TR29 18 针位针座连接器 0.200" (5.08mm),通孔,镀锡 查看详情
SMS24RE4TR29 24 针位针座连接器 0.200" (5.08mm),通孔,镀锡 查看详情
SMS3GE4 3 针位插头连接器 0.200" (5.08mm),通孔,镀金 查看详情
SMS3RE4TR29 3 针位针座连接器 0.200" (5.08mm),通孔,镀锡 查看详情
SMS9R4TR29 9 针位针座连接器 0.200" (5.08mm),通孔,镀锡 查看详情

SMS 矩形连接器针座、插座、母插口

零件编号 说明 查看详情
SMS12GE3 12 针位插座连接器 0.200" (5.08mm),通孔,镀金 查看详情
SMS12SE5K9 12 针位插座连接器 0.200" (5.08mm),通孔,直角镀金 查看详情
SMS24RE3S6 24 针位插座连接器,通孔,镀金 查看详情
SMS36RE3D70 36 针位插座连接器 0.200" (5.08mm),通孔,镀金 查看详情
SMS3RE3TR29 3 针位插座连接器 0.200" (5.08mm),通孔,镀锡 查看详情
SMS6RE3TR29 6 针位插座连接器 0.200" (5.08mm),通孔,镀锡 查看详情

SMS 矩形连接器配件

零件编号 说明 查看详情
SMS12H1 SMS STRAIN RELIEF HOOD 查看详情
SMS2H1 SMS STRAIN RELIEF HOOD 查看详情
SMS3CSB1 QIKMT PIN PRTCT SHROUD 查看详情
SMS4H1 SMS STRAIN RELIEF HOOD 查看详情
SMS6H1 CONN STRAIN RELIEF HOOD 查看详情
SMSPKE3 QIKMATE DISCR KEY 查看详情

SMS 圆形连接器触头

零件编号 说明 查看详情
82911459NA 插针触头 20 AWG 尺寸 12 压接镀银 查看详情
82911467NK 插针触头 12 AWG 尺寸 12 压接镀金 查看详情
82913609A 插针触头 8 AWG 尺寸 8 压接镀银 查看详情
SC20WL-3TK6 插口触头 20-22 AWG 尺寸 20 压接镀锡 查看详情
SC24W-3S25 插口触头 24-26 AWG 尺寸 20 压接镀金 查看详情
SM24W-3S26 插针触头 24-26 AWG 尺寸 20 压接镀金 查看详情

多用途 SMS 触头

零件编号 说明 查看详情
RC16M23D28 插口触头镀金压接 14 AWG 机加工 查看详情
RC16M23K 同轴、插针中心、组装触头,镀金压接同轴型 查看详情
RC28M1D28 同轴、插口中心、组装触头,镀金压接 26 AWG 同轴型 查看详情
RM14M30K 插口触头镀金压接 16-18 AWG 冲压型 查看详情
SC16M11S6 插口触头镀金压接 20-22 AWG 冲压型 查看详情
SM20ML-1S6 插针触头镀金压接 24-26 AWG 冲压型 查看详情

SMS 压接器压头,成套模具

零件编号 说明 查看详情
N20RT-30 TOOL DIE SET FOR M8ND 20-22AWG 查看详情
S16RCM14 TOOL DIE CRIMP 14AWG 16CONTACT 查看详情
S16RCM20 TOOL DIE CRIMP 20-28AWG 16CONT 查看详情
S16SCML11 TOOL DIE CRIMP 16AWG 16CONTACT 查看详情

SMS 压接器、压接机、压力机

零件编号 说明 查看详情
SHANDLES 手动压接器 - 工具,不带成套模具,依成套模具而异 查看详情
M10S-1 手动压接器 - 工具,不带成套模具,同轴,射频触头,尺寸 16,侧面接入,棘轮式,4 个可互换模具 查看详情
M10S-1J 手动压接器 - 工具,同轴,射频触头,尺寸 16,侧面接入,棘轮式,4 个可互换模具 查看详情
M8ND 手动压接器 - 工具,不带成套模具,圆形触头,14-30 AWG,侧面接入 查看详情
Y14MTV 手动压接器 - 工具,圆形触头,14-26 AWG,侧面接入,棘轮式 查看详情
Y16RCM 手动压接器 - 工具,圆形触头,14-30 AWG,侧面接入,棘轮式 查看详情

SMS 插拔工具

零件编号 说明 查看详情
RTM20-5 INSERTION TOOL FOR 20 CONT 查看详情
RX16D11D1 EXTRACTION TOOL 查看详情
RX2025GE1 TOOL EXTRACT FOR SIZE 16 CONT 查看详情
MBG 系列

MBG 系列

Souriau-Sunbank by Eaton 的 MBG 系列圆柱形塑料连接器设计用于需要高配接次数以及要进行快速连接和断开的应用。MBG II 系列使用独特的触头擦拭机构,插座或插头中带有粘合到弹簧顶出式剥线板的油饱和泡棉垫,满足最少 5000 次配接/解配的耐用性要求。配接后剥线板被彻底压入连接器,将润滑油膜涂抹到公触头上。独特的形状易于盲配,或降低到达应用的难度。典型应用包括:测试设备、医疗诊断设备或现代电子办公场所常见的任何硬件互连。

特性和优势

  • 5000 次配接/解配次数
  • IP40
  • 公触头通过弹簧致动泡沫板实现润滑
  • 使用锁止机构,安装快速方便
  • 由于正极化,即使在盲点也可轻松配接
  • 未配接的公触头由弹簧致动板保护
  • 提供 4、12、19、30 和 46 个触头位置。
  • 适用于前面板或后面板安装以及自由悬挂应用
  • 获得 UL 认可 - 文件编号 E238675
  • 获得 CSA 认证 - 文件编号 LR54977

*在一定条件下,相同外壳尺寸/布局模式的产品系列可互配,但 IP、电气和机械性能可能受到影响而符合较低的性能指标水平。

MBG 资源

特色产品

MBG 圆形连接器外壳

零件编号 说明 查看详情
MBG12P-1 12 针位圆形连接器插头,用于母触头自由悬挂式(直插) 查看详情
MBG12R-11 12 针位圆形连接器插座,用于母触头面板安装,法兰式 查看详情
MBG19R-1 19 针位圆形连接器插座,用于公触头面板安装,法兰式 查看详情
MBG30R-1 30 针位圆形连接器插座,用于公触头面板安装,法兰式 查看详情
MBG46P-11 46 针位圆形连接器插头,用于公触头自由悬挂式(直插) 查看详情
MBG4R-11 4 针位圆形连接器插座,用于母触头面板安装,法兰式 查看详情

MBG 圆形连接器底壳和电缆夹

零件编号 说明 查看详情
MBG12S-1 黑色连接器底壳,电缆夹 查看详情
MBG19S-1 黑色连接器底壳,电缆夹 查看详情
MBG30S1 黑色连接器底壳,电缆夹 查看详情
MBG30S2 黑色连接器底壳,电缆夹 查看详情
MBG4S-1 黑色连接器底壳,电缆夹 查看详情

MBG 圆形连接器配件

零件编号 说明 查看详情
MBG46S-52 CONN STRAIN RELIEF BLACK 查看详情

MBG 圆形连接器触头

零件编号 说明 查看详情
82911456A 插口触头 22-26 AWG 尺寸 12 压接镀银 查看详情
82911461NA 插针触头 18 AWG 尺寸 12 压接镀银 查看详情
82913600A 插口触头 16 AWG 尺寸 8 压接镀银 查看详情
RC24W3K 插口触头 24-26 AWG 尺寸 20 压接镀金 查看详情
SM24WL-3TK6 插针触头 24-26 AWG 尺寸 20 压接镀锡 查看详情

多用途 MBG 触头

零件编号 说明 查看详情
RC14M25K 插口触头镀金压接 14 AWG 机加工 查看详情
RCDX60-52D28 同轴、插针中心、组装触头,镀金压接同轴型 查看详情
RM26W1D28 同轴、插口中心、组装触头,镀金压接 26 AWG 同轴型 查看详情
SC16M1D70 插口触头镀金压接 16-18 AWG 冲压型 查看详情
SC20ML1S31 插口触头镀金压接 20-22 AWG 冲压型 查看详情
SM24ML1S31 插针触头镀金压接 24-26 AWG 冲压型 查看详情

MBG 压接器压头,成套模具

零件编号 说明 查看详情
N20RT-30 TOOL DIE SET FOR M8ND 20-22AWG 查看详情
S16RCM14 TOOL DIE CRIMP 14AWG 16CONTACT 查看详情
S16RCM20 TOOL DIE CRIMP 20-28AWG 16CONT 查看详情
S16SCML11 TOOL DIE CRIMP 16AWG 16CONTACT 查看详情

MBG 压接器、压接机、压力机

零件编号 说明 查看详情
SHANDLES 手动压接器 - 工具,不带成套模具,依成套模具而异 查看详情

MBG 插拔工具

零件编号 说明 查看详情
RTM20-5 INSERTION TOOL FOR 20 CONT 查看详情
RX16D11D1 EXTRACTION TOOL 查看详情
RX2025GE1 TOOL EXTRACT FOR SIZE 16 CONT 查看详情
