SurgeSwitch™ 电路保护

Semtech 的 SurgeSwitch 电路保护具有小尺寸和多种电压选项

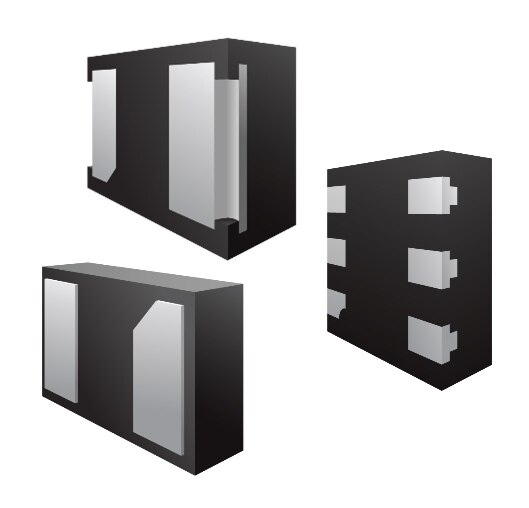

Image of Semtech's SurgeSwitch Circuit ProtectionSemtech 的 SurgeSwitch 电路保护针对电气过压 (EOS) 和静电放电 (ESD) 事件提供高效保护。与标准 TVS 器件相比,这些器件在温度范围内具有出色的箝位和稳定性。与 TVS 二极管不同,SurgeSwitch 器件不使用传统的 PN 结作为击穿机制。相反,这些器件采用与浪涌相关的 FET 和驱动电路作为主要浪涌电流分流元件,是有效的压控开关。当检测到 EOS 事件时,精确调谐的触发电路会激活分流 FET。在 EOS 事件期间,瞬态电压会增加到超过器件的额定击穿电压。FET 会依次打开并将瞬态电流安全地分流到地面,以保护集成电路。

特性
  • 小封装:1.6 mm x 1.6 mm
  • 多种电压选择
  • 峰值脉冲电流范围内的恒定浪涌箝位
  • 根据 IEC61000-4-5,浪涌抗扰度高达 2 ± 1kV(RS = 42 Ω、CS = 0.5 μF)

  • 保护一个 I/O 或 VBUS 线路
  • 浪涌箝位在温度范围内的稳定性
  • ESD 抗扰度超过 4 级
应用
  • USB Type-C ®
  • 传感器
  • 工业 IO 链路
  • 4 mA 至 20 mA 电流回路

  • PLC/DCS IO 模块
  • HVAC/24 VAC 电路
  • 以太网供电 (PoE)
更新日期: 2024-05-29

SurgeSwitch™ Circuit Protection

图片制造商零件编号描述可供货数量价格查看详情
TVS DIODE 5VWM 9.8VC 2DFNTDS0521PW.CTVS DIODE 5VWM 9.8VC 2DFN2801 - 立即发货
1 : ¥14.80
剪切带(CT)
3000 : ¥3.86
卷带(TR)
1 : ¥14.80
Digi-Reel® 得捷定制卷带
查看详情
SURGESWITCH, 1-LINE 14V EOS PROTTDS1411P.CSURGESWITCH, 1-LINE 14V EOS PROT2840 - 立即发货
1 : ¥18.44
剪切带(CT)
3000 : ¥4.98
卷带(TR)
1 : ¥18.44
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 14VWM 21.6VC 2DFNTDS1421PW.CTVS DIODE 14VWM 21.6VC 2DFN2975 - 立即发货
1 : ¥14.80
剪切带(CT)
3000 : ¥3.86
卷带(TR)
1 : ¥14.80
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 22VWM 28VC 2DFNTDS2221PW.CTVS DIODE 22VWM 28VC 2DFN0 - 立即发货
1 : ¥15.71
剪切带(CT)
3000 : ¥3.75
卷带(TR)
1 : ¥15.71
Digi-Reel® 得捷定制卷带
查看详情
SURGESWITCH, 1-LINE 22V EOS PROTTDS2211P.CSURGESWITCH, 1-LINE 22V EOS PROT2245 - 立即发货
1 : ¥17.86
剪切带(CT)
3000 : ¥5.03
卷带(TR)
1 : ¥17.86
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 30VWM 40VC 6DFNTDS3011P.CTVS DIODE 30VWM 40VC 6DFN13827 - 立即发货
1 : ¥17.86
剪切带(CT)
3000 : ¥5.03
卷带(TR)
1 : ¥17.86
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 33VWM 42VC 6DFNTDS3311P.CTVS DIODE 33VWM 42VC 6DFN9477 - 立即发货
1 : ¥17.86
剪切带(CT)
3000 : ¥4.83
卷带(TR)
1 : ¥17.86
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 40VWM 53VC 6DFNTDS4001P.CTVS DIODE 40VWM 53VC 6DFN178 - 立即发货
1 : ¥17.86
剪切带(CT)
3000 : ¥5.03
卷带(TR)
1 : ¥14.47
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 45VWM 56VC 6DFNTDS4501P.CTVS DIODE 45VWM 56VC 6DFN1953 - 立即发货
1 : ¥18.11
剪切带(CT)
3000 : ¥5.11
卷带(TR)
1 : ¥18.11
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 58VWM 74.5VC 6DFNTDS5801P.CTVS DIODE 58VWM 74.5VC 6DFN1464 - 立即发货
1 : ¥18.11
剪切带(CT)
3000 : ¥5.11
卷带(TR)
1 : ¥18.11
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 14VWM 20.5VC 2DFNTDS1401P.FTVS DIODE 14VWM 20.5VC 2DFN0 - 立即发货
15000 : ¥1.94
卷带(TR)
查看详情
TVS DIODE 22VWM 28VC 2DFNTDS2201P.FTVS DIODE 22VWM 28VC 2DFN0 - 立即发货
15000 : ¥1.94
卷带(TR)
查看详情
TDS, 22V, 40A, DFN 2.0X2.0X0.75MTDS2261P.CTDS, 22V, 40A, DFN 2.0X2.0X0.75M733 - 立即发货
1 : ¥19.85
剪切带(CT)
3000 : ¥5.88
卷带(TR)
1 : ¥19.85
Digi-Reel® 得捷定制卷带
查看详情
发布日期: 2022-02-22
