RTQ2532N 高电流、低噪声、高精度低压差线性稳压器

Richtek 的 LDO 具有使能、电源正常和可编程软启动输出功能

Richtek RTQ2532N 高电流、低噪声、高精度低压差线性稳压器图片Richtek RTQ2532N 是一款高电流 (2 A)、低噪声 (6.8 μVRMS)、高精度（线路、负载和温度范围内为 1%）、低压差 (LDO) 线性稳压器，能够以极低压差（最大 125 mV）提供 2 A 电流。该器件的输出电压可通过 PCB 布局进行引脚选择（高达 3.95 V），无需外部电阻器，从而减少了总体元件数量。设计人员可以使用外部电阻分压器实现更高的输出电压。该器件支持低至 1.1 V 的单输入电源电压，使其易于使用。

低噪声、高 PSRR 和高输出电流能力使 RTQ2532N 非常适合为模数转换器 (ADC)、数模转换器 (DAC) 和 RF 组件等噪声敏感器件供电。RTQ2532N 具有非常高的精度、遥感和软启动功能以减少浪涌电流，非常适合为 FPGA、DSP 和 ASIC 等数字负载供电。

外部使能控制和电源良好指示功能使控制顺序更加简单。通过在 NR/SS 引脚上添加外部旁路电容器可增强输出抗噪能力。该器件的完全指定温度范围为 TJ = -40°C 至 +125°C，采用 VQFN-20L 3.5 x 3.5 封装。

特性
  • 输入电压范围：1.1 V 至 6.5 V
  • 两个输出电压模式：
    • 0.8 V 至 5.5 V（通过电阻分压器设置）
    • 0.8 V 至 3.95 V（通过 PCB 布局设置，无需外部电阻）
  • 超高 PSRR：500 kHz 时为 40 dB
  • 出色的抗噪声能力：
    • 6.8 μVRMS 0.8 V 输出
    • 10 μVRMS 3.3 V 输出
  • 超低压差电压：2 A 时为 125 mV
  • 使能控制
  • 可编程软启动输出
  • 使用 22 µF 以上陶瓷输出电容器来保持稳定
  • 支持电源良好指示功能
  • 符合 RoHS 规范且无卤素
应用
  • 便携式电子设备
  • 无线基础设施：SerDes、FPGA、DSP
  • RF、IF 元件：VCO、ADC、DAC、LVDS

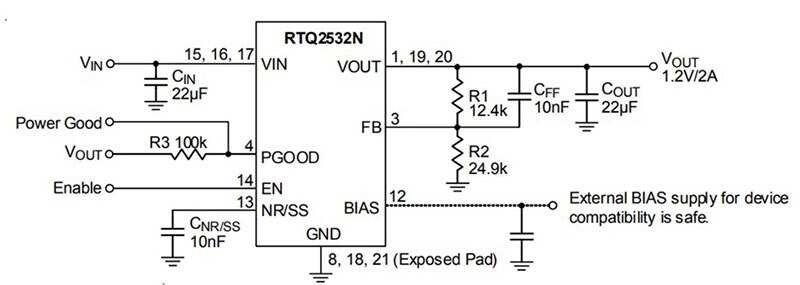

RTQ2532N LDO 线性稳压器 - 点击放大
    Richtek RTQ2532N 高电流、低噪声、高精度低压差线性稳压器示意图

RTQ2532N Low-Dropout Linear Regulator

图片制造商零件编号描述可供货数量价格查看详情
IC LDO LOW NOISE 2A 20VQFNRTQ2532NGQV(2)IC LDO LOW NOISE 2A 20VQFN1400 - 立即发货$27.29查看详情

Evaluation Board

图片制造商零件编号描述每 IC 通道数电压 - 输出电流 - 输出可供货数量价格查看详情
EVALUATION BOARD FOR RTQ2532NGQVEVB_RTQ2532NGQV(2)EVALUATION BOARD FOR RTQ2532NGQV1 - 单路0.8V ~ 5.5V2A5 - 立即发货$308.17查看详情
发布日期： 2023-08-23
