RT6338 系列：8 A、23 Vin、同步 ACOT® 降压转换器

Richtek 的 RT6338A/B/C 降压转换器系列具有输出电压、保护模式和 LDO 可供选择

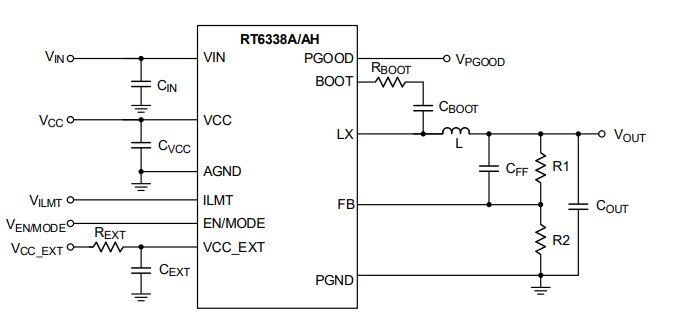

Richtek RT6338 系列图片：8A、23Vin、同步 ACOT® 降压转换器Richtek RT6338 系列是高效同步降压 DC-DC 转换器，具有 500 kHz 伪恒定开关频率，可提供高达 8 A 的输出电流。RT6338A、RT6338AH、RT6338B 和 RT6338BH 的工作输入电压为 4.5 V 至 23 V。RT6338A 和 RT6338AH 的输出电压编程在 0.6 V 至 5.5 V 之间，RT6338B 和 RT6338BH 的输出电压固定为3.3 V。RT6338C 和 RT6338CH 的输入电压范围为 5.2 V 至 23 V，RT6338C 和 RT6338CH 的输出电压固定为 5.1 V。

RT6338 采用先进的恒定导通时间 (ACOT) 控制架构，提供超快的瞬态响应并减少外部元件数量。在稳定状态下，ACOT 在线路、负载和输出电压范围内以几乎恒定的开关频率运行，从而使 EMI 滤波器设计变得更加容易。

通过设置 EN/MODE 引脚的电压，RT6338 在轻负载时可以工作在二极管仿真模式 (DEM) 或超声波模式 (USM)。USM 的工作频率保持在 25 kHz 以上，消除了噪音。在 DEM 中，RT6338 提供最佳的轻载效率，并通过扩频功能改善噪声。

RT6338 提供 PGOOD 指示器，方便系统时序控制。该器件还集成了全面的保护功能，包括逐周期电流限制、过压保护 (OVP)、欠压保护 (UVP)、输入欠压锁定 (UVLO) 和过热保护 (OTP)。

上述所有功能均集成在 UQFN-23L 3x3 (FC) 封装中。

特性
  • 输入电压范围
    • RT6338A、RT6338AH、RT6338B 和 RT6338BH：4.5V 至 23 V
    • RT6338C 和 RT6338CH：5.2 V 至 23 V
  • 输出电压
    • RT6338A 和 RT6338AH：0.6 V 至 5.5 V
    • RT6338B 和 RT6338BH：3.3 V
    • RT6338C 和 RT6338CH：5.1 V
  • 8 A 连续输出电流
  • 与 POSCAP 和 MLCC 电容器一起使用时保持稳定
  • 快速瞬态响应
  • DEM 节能
  • USM 降噪
  • CCM 中的伪恒定开关频率 500 kHz
  • 内部功率 MOSFET 开关 26 mΩ（高侧）和 14 mΩ（低侧）
  • LDO
    • RT6338B 和 RT6338BH：3.3 V/100mA
    • RT6338C 和 RT6338CH：5 V/100mA
  • 过流限制
    • RT6338A 和 RT6338AH：可调（10 A、12 A 或 14 A）
    • RT6338B、RT6338BH、RT6338C 和 RT6338CH：12 A
  • 输出欠压/过压
    • RT6338A、RT6338B 和 RT6338C：锁存模式 UVP/OVP
    • RT6338AH、RT6338BH 和 RT6338CH：打嗝模式 UVP 和非锁存模式 OVP
  • 输入 UVLO
  • OTP
    • RT6338A、RT6338B 和 RT6338C：锁存模式 OTP
    • RT6338AH、RT6338BH 和 RT6338CH：非锁存模式 OTP
应用
  • 笔记本电脑
  • 平板电脑
  • 网络系统
  • 服务器
  • 个人录像设备
  • 平板电视和监视器
  • 分布式电源系统

RT6338 Series: 8 A, 23 Vin, Synchronous ACOT® Buck Converter

图片制造商零件编号描述拓扑可供货数量价格查看详情
IC REG SGL BUCK 500KHZ 23QFNRT6338AHGQUFIC REG SGL BUCK 500KHZ 23QFN降压1433 - 立即发货$15.47查看详情
IC REG DL BUCK/LNR 500KHZ 23QFNRT6338BHGQUFIC REG DL BUCK/LNR 500KHZ 23QFN降压同步（1），线性（LDO）（1）1490 - 立即发货$9.95查看详情
IC REG DL BUCK/LNR 500KHZ 23QFNRT6338CGQUFIC REG DL BUCK/LNR 500KHZ 23QFN降压同步（1），线性（LDO）（1）1316 - 立即发货$9.95查看详情
IC REG DL BUCK/LNR 500KHZ 23QFNRT6338CHGQUFIC REG DL BUCK/LNR 500KHZ 23QFN降压同步（1），线性（LDO）（1）1420 - 立即发货$9.95查看详情
IC REG DL BUCK/LNR 500KHZ 23QFNRT6338BGQUFIC REG DL BUCK/LNR 500KHZ 23QFN降压同步（1），线性（LDO）（1）1383 - 立即发货$9.95查看详情
发布日期： 2023-09-01
