RL78/G22 通用微控制器

Renesas 的 RL78/G22 微控制器专为低功耗和电容式触摸应用而设计

Renesas 的 RL78/G22 通用微控制器图片Renesas 的 RL78/G22 微控制器在 CPU 运行期间具有 37.5 µA/MHz 的低电流消耗水平,停止模式下的电流为 200 nA(保持 4 KB 的 SRAM)。此外,它还提供丰富的电容式触摸通道阵列。下一代 RL78 通用微控制器系列扩展了 16 至 48 引脚封装和 32 KB 至 64 KB 闪存。

凭借 32 MHz 的最大工作频率、1.6 V 至 5.5 V 的宽工作电压范围以及增强的模拟和安全功能,SNOOZE 模式定序器显著降低了间歇工作期间的功耗。RL78/G22 提供了一个丰富的开发环境,包括一个评估板(快速原型板),只需连接 USB 电缆就可以编写/调试程序,而无需额外的工具,以及一个便于使用 GUI 进行设计的 Smart Configurator。它还与现有的 RL78 系列兼容。它可以无缝替换,适用于从家用电器和消费电子产品到工业设备的广泛应用。

特性
  • CPU:RL78 核心,最高 32 MHz
  • 电压:1.6 V 至 5.5 V
  • 封装:16 至 48 引脚
  • 存储器
    • 程序闪存:32 KB 至 64 KB,SRAM 4 KB
    • 数据闪存:2 KB
  • 工作温度范围:高达 +105°C
  • 增强型电容式触摸感应单元 (CTSU2L)
  • 定时器:16 位定时器 (ch) x 8,看门狗定时器 (ch) x 1,32 位间隔定时器 x 1 ch
  • PWM:PWM 输出 x 7
  • 模拟功能:12 位 A/D 转换器 (ch) x 10
  • 片上振荡器频率 (MHz):
    • 高速:高达 32 MHz
    • 中速:高达 4 MHz
    • 低速:32.768 kHz
  • 打盹模式定序器
  • 事件链接控制器
  • 其他:RTC、上电复位、低电压检测
  • 封装:SSOP、LQFP、HWQFN、WFLGA
应用
  • 通用
  • 消费应用
  • 家电
  • 工业自动化
  • 楼宇自动化

Chips

图片制造商零件编号描述可供货数量价格查看详情
RL78/G22 ROM64KB, 48PIN LFQFP T+R7F102GGE2DFB#HA0RL78/G22 ROM64KB, 48PIN LFQFP T+2000 - 立即发货$26.70查看详情

Evaluation Boards

图片制造商零件编号描述可供货数量价格查看详情

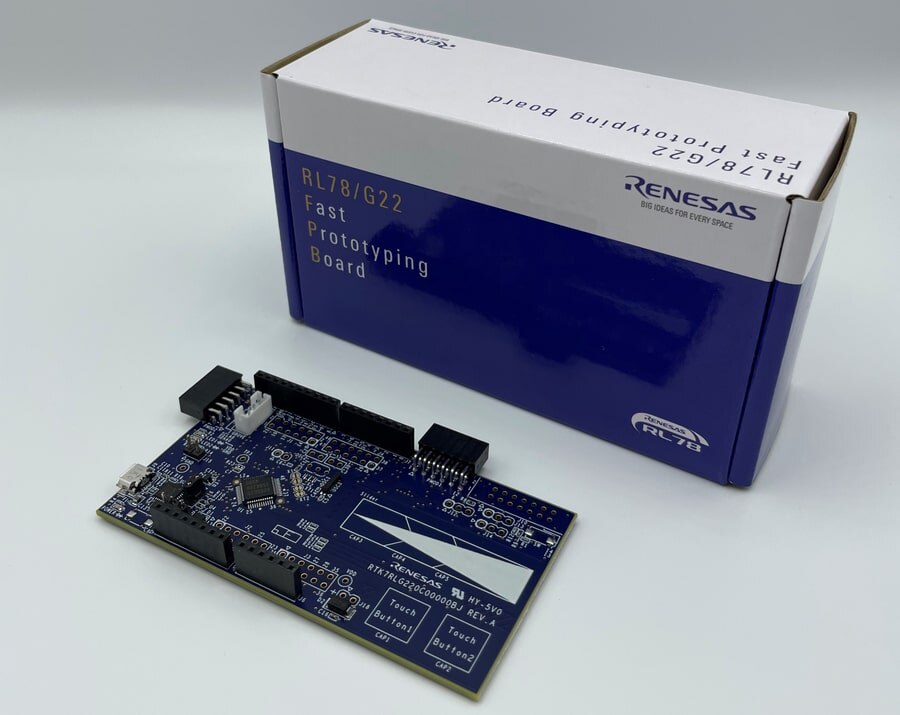

RL78/G22 FAST PROTOTYPING BOARDRTK7RLG220C00000BJRL78/G22 FAST PROTOTYPING BOARD17 - 立即发货$211.97查看详情
RL78/G22 CAP TOUCH EVALUATION SYRTK0EG0042S01001BJRL78/G22 CAP TOUCH EVALUATION SY3 - 立即发货$1,310.88查看详情
发布日期: 2023-03-03
