RAA2100x0 迷你电源模块

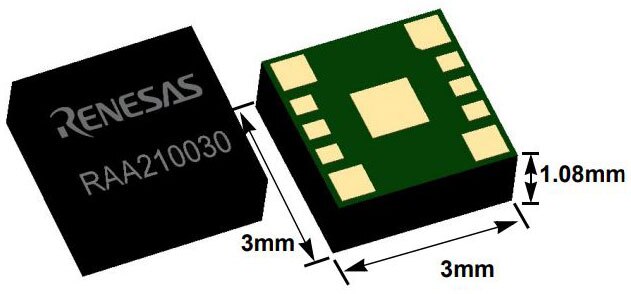

Renesas RAA210030 和 RAA210040 电源模块是紧凑型、单通道、同步降压、非隔离式完整电源，能够分别提供高达 3 A 和 4 A 的连续电流。RAA210030 和 RAA210040 通过在 2.7 V 至 5.5 V 的单个输入电源轨上运行并集成控制器、栅极驱动器、功率电感器和 MOSFET，针对空间受限的应用进行了优化。

基于峰值电流模式控制方案，RAA210030 和 RAA210040 提供快速瞬态响应和出色的环路稳定性。输出电压可设置为低至 0.6V，在整个线路、负载和温度范围内的设定点精度优于 ±1.5%。工作频率默认设置为 2 MHz；然而，它也可以通过一个外部电阻在 500 kHz 至 4 MHz 的范围内设置。高达 4 MHz 的外部时钟信号也支持外部同步。RAA210030 和 RAA210040 支持 100% 占空比工作，以最大限度地减少开关损耗，压降电压通常为 300 mV。专用的使能引脚和电源良好标记可方便系统电源轨定序。

RAA210030 和 RAA210040 可配置为轻负载时的脉冲频率调制 (PFM) 或强制脉冲宽度调制 (FPWM)。FPWM 可降低噪声和 RF 干扰，而 PFM 通过降低轻负载时的开关损耗来提供更高的效率。
