REC 系列
中等功率 DC/DC 转换器

具有医疗级隔离能力的稳压式 DC/DC 转换器,采用行业标准的紧凑型引脚布局

REC 系列紧凑型电源包括 3 W 至 30 W 版本,可采用多种类型的行业标准封装(DIP24、SMD 和 2" x 1"),并通过 EN、UL 和/或 CB 认证。 这些器件均具有宽输入范围(2:1 和 4:1),效率高达 87%。 这些特性使其成为适合多种不同应用的万能解决方案,可广泛应用于工业控制、电信和医疗领域。 凭借高达 10kVDC 隔离能力,REC 系列转换器在提供隔离时尤其有效。 该系列可采用多种引脚布局,以匹配现有的行业标准引脚布局。

REC3.5 和 REC6 的隔离性能最强,均具有 8 kVDC 或 10 kVDC 的增强隔离能力。 这些版本尤其适用于直接与病人接触的医疗应用。 如此之高的隔离能力也使得 REC3.5 和 REC6 在采用操作员接触、高电压电路、功率计量系统和 IGBT 驱动器的工业控制中拥有出色的表现。



特性

  • 3 W 至 30 W 功率
  • 高达 10 kVDC 的隔离能力
  • 获得 EN、UL/cUL、CB 医疗认证 (3.5 W/6 W)
  • 超紧凑
  • 标准 DIP24、SMD 或者 2" x1" 封装
  • 环境温度可高达 +85°C
  • 短路和过载保护功能
  • 3 年标准保修服务

应用

  • 工业控制
  • 仪器和测试设备
  • 医疗
  • 电信



  • REC3
  • REC5
  • REC8
  • REC10
  • REC20
  • REC30
  • REC3A
  • REC5A
  • REC6A
  • REC10M
  • REC15M
  • REC3-5R
  • REC6R
  • RPA20
  • RPA30

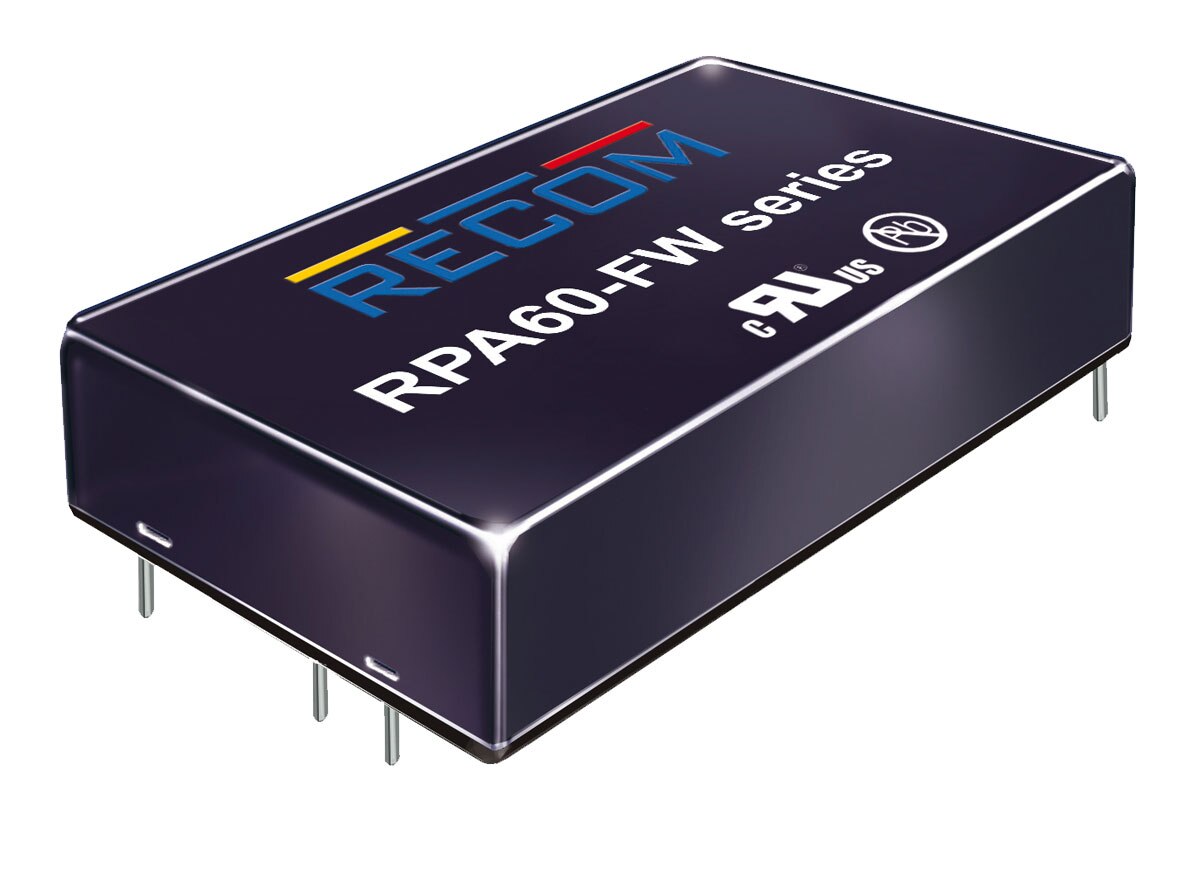

  • RPA60

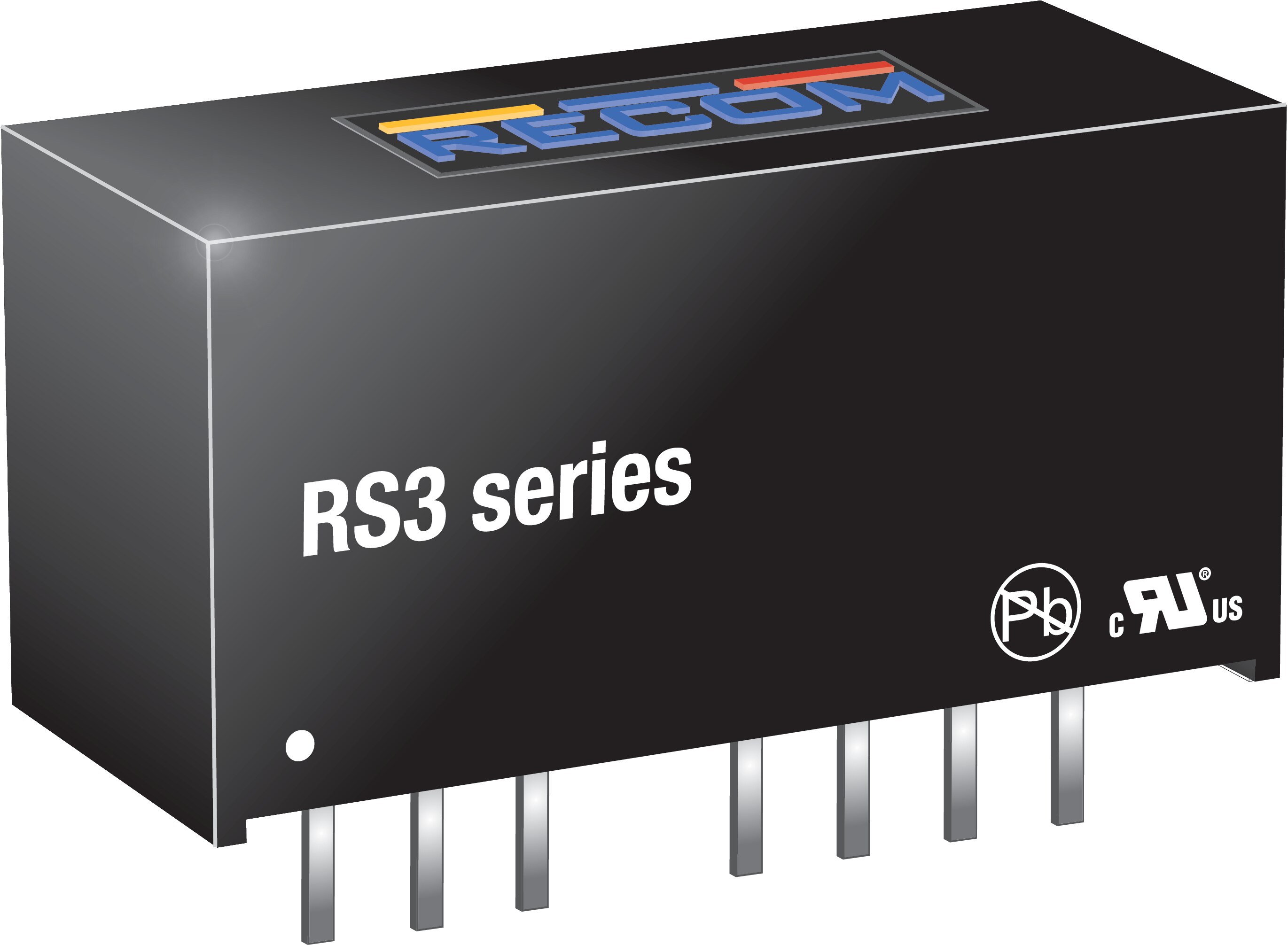

  • RS3
  • RS6

REC3 系列 3 W DC/DC 电源模块


RECOM 的 REC3 系列采用 3 W 功率,并提供 3 种引脚布局选择。

REC3 系列 3

除了 2 kVDC 标准隔离能力外,REC3 系列还提供 4 kVDC (= "/H4") 或者 6 kVDC (= "/H6") 隔离选择,因而非常适合医疗和其它工业精密应用。 该系列提供 DIP-24 塑料或者 5 面屏蔽式 DIP24 金属外壳(= 选项 "/M")封装选择,以及 SMD 引脚(= 选项 "/SMD")。 对于上述所有变型,可提供 2 种行业标准引脚布局(= 选项 "/A" 或者 "/C"),而 B 引脚则提供 1.6 kVDC 隔离。 选择 /CTRL 时可提供远程“开/关”控制(仅限 A 引脚)。 该转换器可在短时间内输出 140% 的额定功率,以适应具有大型容性负载或高启动电流的应用。

特性

  • 2 kV、4 kVDC 和 6 kVDC 隔离
  • 行业标准 3 W DIP24 封装
  • 反馈式稳压输出
  • 连续短路保护
  • 2:1 和 4:1 宽输入
  • 医疗认证(4 kV/6 kV 版)
  • EN 和 UL 认证书
  • 3 种引脚布局、3 种外壳样式选择
  • 可选控制引脚
  • 能效达 86%

应用

  • 工业控制
  • 仪器和测试设备
  • 隔离式 I/O 板
  • 医疗
  • 电信
  • 中间总线
零件编号 描述
REC3-2405SRW/H4/A CONV DC/DC 3W SGL 5V OUT DIP24 查看详情
REC3-2412SRWZ/H2/A CONV DC/DC 3W 9-36VIN 12VOUT 查看详情
REC3-0505SRW/H4/A CONV DC/DC 3W SGL 5V OUT DIP24 查看详情
REC3-1205SRW/H6/C CONV DC/DC 3W 9-18VIN 05VOUT 查看详情
REC3-0505SRW/H6/C CONV DC/DC 3W 4.5-9VIN 05VOUT 查看详情
REC3-2412DRW/H4/A CONV DC/DC 3W DL +/-12VOUT DIP24 查看详情
REC3-0515DR/H1 CONV DC/DC 3W 5VIN +/-15VOUT 查看详情
REC3-2405SRWZ/H4/A CONV DC/DC 3W 9-36VIN 05VOUT 查看详情
查看更多:REC3 系列

REC5 系列 5 W DC/DC 电源模块


RECOM 的 REC5 系列提供 5 W 功率以及行业标准引脚布局。

REC5

REC5 系列提供标准 2 kVDC 隔离以及 4kVDC 或者 6kVDC 隔离选择,因此非常适合工业、医疗和其它高端精密应用。 该系列提供 DIP-24 非导电塑料或者 5 面屏蔽式 DIP24 金属外壳(= 选项 "/M")以及 DIP24-SMD 外壳封装选择(= 选项 "/SMD")。 对于上述所有变型,提供 2 种行业标准引脚布局(= 选项 "/A" 或者 A"C")。 "B" 引脚也可提供 1.6 kVDC "/H" 隔离。 选择 /CTRL 时可提供远程“开/关”控制(仅限“A”引脚)。 该转换器可在短时间内输出 140% 的额定功率,以适应具有大型容性负载或高启动电流的应用。

特性

  • 4 kVDC 和 6 kVDC 高隔离能力
  • 5 W DIP24 行业标准封装
  • 反馈式稳压输出
  • 连续短路保护
  • 2:1 和 4:1 宽输入
  • 通过医疗应用认证
  • EN 和 UL安全认证
  • 2 种引脚布局选择,3 种外壳样式
  • 能效达 86%

应用

  • 工业控制
  • 仪器和测试设备
  • 隔离式 I/O 板
  • 医疗
  • 电信
  • 中间总线
零件编号 描述
REC5-1205SRW/H4/A CONV DC/DC 5W SGL 5V OUT DIP24 查看详情
REC5-1212SRW/H4/A CONV DC/DC 5W SGL 12V OUT DIP24 查看详情
REC5-2405SRW/H4/A CONV DC/DC 5W SGL 5V OUT DIP24 查看详情
REC5-1205SRW/H6/A CONV DC/DC 5W 9-18VIN 05VOUT 查看详情
REC5-2412DRW/H4/A CONV DC/DC 5W 18-36VIN +/-12VOUT 查看详情
REC5-2415DRW/H4/A CONV DC/DC 5W DL +/-15VOUT DIP24 查看详情
REC5-2405SRWZ/H2/A CONV DC/DC 5W 9-36VIN 05VOUT 查看详情
REC5-0505SRW/H4/A CONV DC/DC 5W SGL 5V OUT DIP24 查看详情
查看更多:REC5 系列

REC8 系列 8 W DC/DC 电源模块


RECOM 的 REC8 系列提供 8 W 功率以及 2 kVDC 或者 3 kVDC 增强隔离能力。

REC8

REC8 系列转换器提供单、双稳压输出,采用 DIP24 封装并提供 2 kV 或者 3 kV 隔离选择,非常适合用于高功率工业和医疗应用。 远程“开/关”控制功能是标配,选择 /SMD 时提供 SMD 引脚。 该转换器可在短时间内输出 150% 的额定功率,以适应具有大型容性负载或高启动电流的应用。

特性

  • 提供 2 kVDC 和 3 kVDC 隔离选择
  • 8 W DIP24 封装
  • 2:1 和 4:1 版
  • 连续短路保护(功率限制)
  • 3.3 V 和 5 V 同步整流输出
  • 全 SMD 内部设计
  • 提供通孔或 SMD 引脚选择
  • 远程控制引脚
  • 能效达 87%

应用

  • 工业控制
  • 仪器和测试设备
  • 隔离式 I/O 板
  • 医疗
  • 电信
  • 中间总线
零件编号 描述
REC8-243.3SRWZ/H3/A/M CONV DC/DC 8W 24VIN 3.3VOUT 查看详情
REC8-1205SRW/H3/A/M CONV DC/DC 8W 12VIN 05VOUT 查看详情
REC8-2415SRWZ/H3/A/M CONV DC/DC 8W 24VIN 15VOUT 查看详情
REC8-2412SRWZ/H3/A/M CONV DC/DC 8W 24VIN 12VOUT 查看详情
REC8-0505SRW/H3/A/M CONV DC/DC 8W 05VIN 05VOUT 查看详情
REC8-2412DRWZ/H3/A/M CONV DC/DC 8W 24VIN 12VOUT DUAL 查看详情
REC8-2405SRW/H2/A/M CONV DC/DC 8W 24VIN 05VOUT 查看详情
REC8-2405SRWZ/H2/A/M CONV DC/DC 8W 24VIN 05VOUT 查看详情
查看更多:REC8 系列

REC10 系列 10 W DC/DC 电源模块


RECOM REC10 系列的输出功率为 10 W,采用 DIP24 封装,具有连续短路保护功能。

REC10

REC10 系列转换器提供单、双稳压输出,采用 DIP24 封装并提供 2 kV 或者 3 kV 隔离选择,非常适用于高功率工业和医疗应用。 远程“开/关”控制功能是标配,选择 /SMD 时提供 SMD 引脚。 该转换器可在短时间内输出 150% 的额定功率,以适应具有大型容性负载或高启动电流的应用。

特性

  • 提供 2 kVDC 和 3 kVDC 隔离选择
  • 10 W DIP24 封装
  • 2:1 和 4:1 版
  • 连续短路保护(功率限制)
  • 3.3 V 和 5 V 同步整流输出
  • 全 SMD 内部设计
  • 提供通孔或 SMD 引脚选择
  • 远程控制引脚
  • 能效达 87%

应用

  • 工业控制
  • 仪器和测试设备
  • 隔离式 I/O 板
  • 医疗
  • 电信
  • 中间总线
零件编号 描述
REC10-2405SRWZ/H3/A/M CONV DC/DC 10W 24VIN 05VOUT 查看详情
REC10-2412DRWZ/H3/A/M CONV DC/DC 10W 24VIN 12VOUT DUAL 查看详情
REC10-2412SRWZ/H3/A/M CONV DC/DC 10W 24VIN 12VOUT 查看详情
查看更多:REC10 系列

REC20 系列 20 W DC/DC 电源模块


RECOM REC20 系列的输出功率为 20 W,具有 2:1 和 4:1 输入电压范围,采用 2" x 1" 封装并提供 1.6 kVDC 隔离,非常适用于高功率工业应用。

REC20

REC20-xxxxS_DZ 系列提供单、双稳压输出,采用 2" x 1" 封装并提供 1.6 kVDC 隔离,非常适用于高功率工业应用。 远程“开/关”控制功能是标配。 高电流输出提升了输出电压,以按标准进行线路损耗补偿。 转换器获得了 UL/EN/IEC 安全标准的全面认证。

特性

  • 1.6 kVDC 隔离
  • 2:1 和 4:1 版
  • 6 面屏蔽
  • 2" x 1" 封装
  • 外部开/关控制
  • 连续短路保护
  • 能效高达 90.5%
  • 固定开关频率

应用

  • 工业控制
  • 电信设施
  • 电池供电型设备
  • 分布式电源应用
零件编号 描述
REC20-2415S CONV DC/DC 20W 18-36VIN 15VOUT T 查看详情
REC20-2412D CONV DC/DC 20W 18-36VIN +/-12VOU 查看详情
REC20-2412SZ CONV DC/DC 20W 9-36VIN 12VOUT TH 查看详情
REC20-2415SZ CONV DC/DC 20W 9-36VIN 15VOUT TH 查看详情
REC20-483.4S CONV DC/DC 20W 36-75VIN 3.4VOUT 查看详情
REC20-245.1S CONV DC/DC 20W 18-36VIN 5.1VOUT 查看详情
REC20-2415DZ CONV DC/DC 20W 9-36VIN +/-15VOUT 查看详情
REC20-243.4SZ CONV DC/DC 20W 9-36VIN 3.4VOUT T 查看详情
查看更多:REC20 系列

REC30 系列 30 W DC/DC 电源模块


RECOM REC30 系列的输出功率为 30 W,具有 2:1 和 4:1 输入电压范围,采用 2" x 1" 封装并提供 1.6 kVDC 隔离,非常适用于高功率工业应用。

REC30

REC30-xxxxS_D 系列提供单、双稳压输出,采用 2" x 1.6" 封装并提供 1.6 kVDC 隔离,非常适用于高功率工业应用。 远程“开/关”控制功能是标配。 高电流输出提升了输出电压,以按标准进行线路损耗补偿。 转换器获得了 UL/EN/IEC 安全标准的全面认证。

特性

  • 1.6 kVDC 隔离
  • 2:1 和 4:1 版
  • 6 面屏蔽
  • 2" x 1" 封装
  • 外部开/关控制
  • 连续短路保护
  • 能效高达 90.5%
  • 固定开关频率

应用

  • 工业控制
  • 电信设施
  • 电池供电型设备
  • 分布式电源应用
零件编号 描述
REC30-2412S CONV DC/DC 30W 18-36VIN 12VOUT T 查看详情
REC30-2415D CONV DC/DC 30W 18-36VIN +/-15VOU 查看详情
REC30-243.4S CONV DC/DC 30W 18-36VIN 3.4VOUT 查看详情
REC30-245.1S CONV DC/DC 30W 18-36VIN 5.1VOUT 查看详情
REC30-2415SZ CONV DC/DC 30W 9-36VIN 15VOUT TH 查看详情
REC30-4812SZ CONV DC/DC 30W 18-75VIN 12VOUT T 查看详情
REC30-4815SZ CONV DC/DC 30W 18-75VIN 15VOUT T 查看详情
REC30-1212S CONV DC/DC 30W 9-18VIN 12VOUT TH 查看详情
查看更多:REC30 系列

REC3A 系列 DC/DC 转换器


REC3A 系列是一款低成本 3 W DIP24 封装 DC/DC 转换器,能效高达 81%。

REC3A

REC3A 系列是高性价比通用隔离式 DC/DC 转换器,内置 A 类 EMC 滤波器。 此款转换器设计采用行业标准的 24 V 或 5 V 非稳压电源,通常用于提供具有短路保护功能的隔离式稳压输出。 提供欠压锁定选择。 这些转换器设计用于工业应用,能够驱动高容性负载,且可在 -40°C 至 +85°C 全温度范围内无降额工作。

特性

  • 2:1 输入电压范围
  • 能效高达 81%
  • EMI A 类,无需外部元件
  • 连续短路保护
  • 无最低负载要求
  • 高性价比

应用

  • 工业控制
  • 仪器和测试设备
  • 电信
零件编号 描述
REC3A-2405SW/H2 CONV DC/DC 3.5W SNGL 5VOUT DIP24 查看详情
REC3A-0505SW/H2 CONV DC/DC 3.5W SGL 12VOUT DIP24 查看详情
REC3A-2405SW/H2/X1 CONV DC/DC 3.5W SNGL 5VOUT DIP24 查看详情
REC3A-0505SW/H2/X1 CONV DC/DC 3.5W SGL 12VOUT DIP24 查看详情
查看更多:REC3A 系列

REC5A 系列 DC/DC 转换器


REC5A 系列是一款低成本 5 W DIP24 封装 DC/DC 转换器,能效高达 81%。

REC5A

REC5A 系列是高性价比通用隔离式 DC/DC 转换器,内置 A 类 EMC 滤波器。 此款转换器设计采用行业标准的 24 V 或 5 V 非稳压电源,通常用于提供具有短路保护功能的隔离式稳压输出。 提供欠压锁定选择。 这些转换器设计用于工业应用,能够驱动高容性负载,且可在 -40°C 至 +68°C 全温度范围内无降额工作。

特性

  • 2:1 输入电压范围
  • 能效高达 81%
  • EMI A 类,无需外部元件
  • 连续短路保护
  • 无最低负载要求
  • 高性价比

应用

  • 工业控制
  • 仪器和测试设备
  • 电信
零件编号 描述
REC5A-2405SW/H2 DC DC CONVERTER 5V 5W 查看详情
REC5A-0505SW/H2 DC DC CONVERTER 5V 5W 查看详情
REC5A-2405SW/H2/X1 DC DC CONVERTER 5V 5W 查看详情
REC5A-0505SW/H2/X1 DC DC CONVERTER 5V 5W 查看详情
查看更多:REC5A 系列

REC6A 系列 DC/DC 转换器


REC6A 系列是一款低成本 5 W DIP24 封装 DC/DC 转换器,能效高达 80%。

REC6

REC6A 系列是高性价比通用隔离式 DC/DC 转换器,内置 A 类 EMC 滤波器。 此款转换器设计采用行业标准的 24 V 或 5 V 非稳压电源,通常用于提供具有短路保护功能的隔离式稳压输出。 提供欠压锁定选择。 这些转换器设计用于工业应用,能够驱动高容性负载,且可在 -40°C 至 +65°C 全温度范围内无降额工作。

特性

  • 2:1 输入电压范围
  • 能效高达 81%
  • EMI A 类,无需外部元件
  • 连续短路保护
  • 无最低负载要求
  • 高性价比

应用

  • 工业控制
  • 仪器和测试设备
  • 电信
td>
零件编号 描述
REC6A-2405SW/H2 CONV DC/DC 6W 18-36VIN 15VOUT 查看详情
REC6A-0505SW/H2 CONV DC/DC 6W SGL 5V OUT DIP24 查看详情
REC6A-0505SW/H2/X1CONV DC/DC 6W SGL 5V OUT DIP24 查看详情
REC6A-2405SW/H2/X1 CONV DC/DC 6W DL +/-15VOUT DIP24 查看详情
查看更多:REC6A 系列

REC10/M 系列 10 W DC/DC 电源模块


RECOM REC10/M 系列的输出功率为 10 W,具有 2 kVDC 或者 3 kVDC 增强隔离能力,采用 2" x 1" 封装。

REC10/M

REC10/M 系列转换器提供单、双稳压输出,采用 2" x 1" 封装并提供 2 kVDC 或者 3 kVDC 隔离选择,非常适合高功率工业应用。 远程“开/关”控制功能是标配。 该转换器可在短时间内输出 150% 的额定功率,以适应具有大型容性负载或高启动电流的应用。 具有 3 种负载电流的输出提升了输出电压,以按标准进行跟踪损耗补偿。

特性

  • 提供 2 kVDC 和 3 kVDC 隔离选择
  • 10 W,2" x 1" 封装
  • 2:1 和 4:1 版
  • 连续短路保护(功率限制)
  • 在 3.4 V 和 5.1 V 输出上进行同步整流
  • 全 SMD 内部设计
  • 远程控制引脚
  • 能效达 87%

应用

  • 工业控制
  • 仪器和测试设备
  • 隔离式 I/O 板
  • 医疗
  • 电信
  • 中间总线
零件编号 描述
REC10-2412SZ/H3/M DC/DC CONVERTER 12V 833MA 10W 查看详情
REC10-243.3SZ/H3/M DC/DC CONVERTER 3.3V 2A 10W 查看详情
REC10-4805SZ/H3/M DC/DC CONVERTER 5V 2A 10W 查看详情
REC10-483.3SZ/H3/M DC/DC CONVERTER 3.3V 2A 10W 查看详情
REC10-4812SZ/H3/M DC/DC CONVERTER 12V 833MA 10W 查看详情
REC10-4805DZ/H3/M DC/DC CONVERTER +/-5V 1A 10W 查看详情
REC10-2405SZ/H3/M DC/DC CONVERTER 5V 2A 10W 查看详情
查看更多: REC10M 系列

REC15/M 系列 15 W DC/DC 电源模块


RECOM REC15/M 系列的输出功率为 15 W,具有 2 kVDC 或者 3 kVDC 增强隔离能力,采用 2" x 1" 封装。

REC15/M

REC15/M 系列转换器提供单、双稳压输出,采用 2" x 1" 封装并提供 2 kVDC 或者 3 kVDC 隔离选择,非常适合高功率工业应用。 远程“开/关”控制功能是标配。 该转换器可在短时间内输出 150% 的额定功率,以适应具有大型容性负载或高启动电流的应用。 具有 3 种负载电流的输出提升了输出电压,以按标准进行跟踪损耗补偿。

特性

  • 提供 2 kVDC 和 3 kVDC 隔离选择
  • 15 W,2" x 1" 封装
  • 2:1 和 4:1 版
  • 连续短路保护(功率限制)
  • 在 3.4 V 和 5.1 V 输出上进行同步整流
  • 全 SMD 内部设计
  • 提供通孔或 SMD 引脚选择
  • 远程控制引脚
  • 能效达 87%

应用

  • 工业控制
  • 仪器和测试设备
  • 隔离式 I/O 板
  • 医疗
  • 电信
  • 中间总线
零件编号 描述
REC15-2412SZ/H3/M DC/DC CONVERTER 12V 1.25A 15W 查看详情
REC15-2415SZ/H3/M DC/DC CONVERTER 15V 1A 15W 查看详情
REC15-245.1SZ/H3/M DC/DC CONVERTER 5.1V 3A 15W 查看详情
REC15-243.4SZ/H3/M DC/DC CONVERTER 3.4V 3A 15W 查看详情
REC15-4812SZ/H3/M DC/DC CONVERTER 12V 1.25A 15W 查看详情
REC15-2412DZ/H3/M DC/DC CONVERTER +/-12V 625MA 15W 查看详情
REC15-485.1SZ/H3/M DC/DC CONVERTER 5.1V 3A 15W 查看详情
REC15-483.4SZ/H3/M DC/DC CONVERTER 3.4V 3A 15W 查看详情
查看更多:REC15/M 系列

REC3.5 系列 3.5 W DC/DC 电源模块


REC3.5 系列提供 8 kV 或者 10 kVDC 高隔离能力和 3.5 W 输出功率,采用 DIP24 封装。

REC3.5

RECOM 的 REC3.5 系列采用增强隔离变压器,具有非常出色的 8 kVDC(4 kVAC/1 分钟)或者 10 kVDC(5 kVAC/1 分钟)高隔离能力,因而非常适合 HT 监视电路、电网电表、IGBT 隔离电源以及其它工业和医疗精密应用。 仅 20 pF 的隔离电容使这些产品也能用于低压应用。

隔离变压器作为增强隔离器件通过了 CSA 认证,其内部最小间隙为 2.4 毫米,内部最小爬电间隙为 4.6 毫米。 REC3.5 可采用两种行业标准引脚布局(= "/A" 或者 "/C")。 带 /CTRL 的型号提供远程“开/关”控制(仅限“A”引脚),并且还可选择欠压锁定功能 (="/X1")。 该转换器可在短时间内输出 140% 的额定功率,以适应具有大型容性负载或高启动电流的应用。

特性

  • 8 kVDC 和 10 kVDC 增强隔离
  • 行业标准 DIP24 封装
  • 3.5 W 稳压输出
  • 连续短路保护
  • 2:1 宽输入
  • 获得医疗认证
  • EN、CSA 和 CB 认证书
  • 2 种引脚布局选择
  • 可选控制引脚
  • 能效达 86%

应用

  • 直接接触病人
  • 操作员接触
  • IGBT 驱动器
  • 隔离式 I/O 板
  • 高压电路
  • 功率计量系统
零件编号 描述
REC3.5-0505SRW/R10/A CONV DC/DC 3.5W SNGL 5VOUT DIP24 查看详情
REC3.5-1212SRW/R10/A CONV DC/DC 3.5W SGL 12VOUT DIP24 查看详情
REC3.5-0505SRW/R10/C CONV DC/DC 3.5W SNGL 5VOUT DIP24 查看详情
REC3.5-0512SRW/R10/A CONV DC/DC 3.5W SGL 12VOUT DIP24 查看详情
REC3.5-1215SRW/R10/A CONV DC/DC 3.5W 9-18VIN 15VOUT 查看详情
REC3.5-1215DRW/R10/A CONV DC/DC 3.5W 9-18VIN +/-15VOU 查看详情
REC3.5-2405SRW/R10/A CONV DC/DC 3.5W SGL 5VOUT DIP24 查看详情
REC3.5-1205SRW/R10/A CONV DC/DC 3.5W SGL 5VOUT DIP24 查看详情
查看更多:REC3.5 系列

REC6 系列 6 W DC/DC 电源模块


RECOM 的 REC6 系列提供 6 W 功率以及 8 kVDC 或者 10 kVDC 增强隔离能力。

REC6

REC6 系列采用增强隔离变压器,具有非常出色的 8 kVDC(4 kVAC/1 分钟)或者 10 kVDC(5 kVAC/1 分钟)隔离能力,因而非常适合 HT 监视电路、电网电表、IGBT 隔离电源以及其它工业和医疗精密应用。 仅 20 pF 的隔离电容使这些产品也能用于低压应用。

隔离变压器作为增强隔离器件通过了 CSA 认证,其内部最小间隙为 2.4 毫米,内部最小爬电间隙为 4.6 毫米。 REC6 可采用两种行业标准引脚布局(= "/A" 或者 "/C")。 带 /CTRL 的型号提供远程“开/关”控制(仅限“A”引脚),并且还可选择欠压锁定功能 (="/X1")。 该转换器可在短时间内输出 140% 的额定功率,以适应具有大型容性负载或高启动电流的应用。

特性

  • 8 kVDC 和 10 kVDC 增强隔离
  • 行业标准 DIP24 封装
  • 6 W 稳压输出
  • 连续短路保护
  • 2:1 和 4:1 宽输入
  • 获得医疗认证
  • EN、CSA 和 CB 认证书
  • 2 种引脚布局选择
  • 可选控制引脚
  • 能效达 86%

应用

  • 直接接触病人
  • 操作员接触
  • IGBT 驱动器
  • 隔离式 I/O 板
  • 高压电路
  • 功率计量系统
零件编号 描述
REC6-2415SRW/R10/A CONV DC/DC 6W 18-36VIN 15VOUT 查看详情
REC6-1205SRW/R10/A CONV DC/DC 6W SGL 5V OUT DIP24 查看详情
REC6-0505SRW/R10/A CONV DC/DC 6W SGL 5V OUT DIP24 查看详情
REC6-2415DRW/R10/A CONV DC/DC 6W DL +/-15VOUT DIP24 查看详情
REC6-1212DRW/R10/A CONV DC/DC 6W DL +/-12VOUT DIP24 查看详情
REC6-2405SRW/R10/A CONV DC/DC 6W SGL 5V OUT DIP24 查看详情
REC6-1212SRW/R10/A CONV DC/DC 6W SGL 12V OUT DIP24 查看详情
REC6-1215DRW/R10/A CONV DC/DC 6W 9-18VIN +/-15VOUT 查看详情
查看更多:REC6 系列

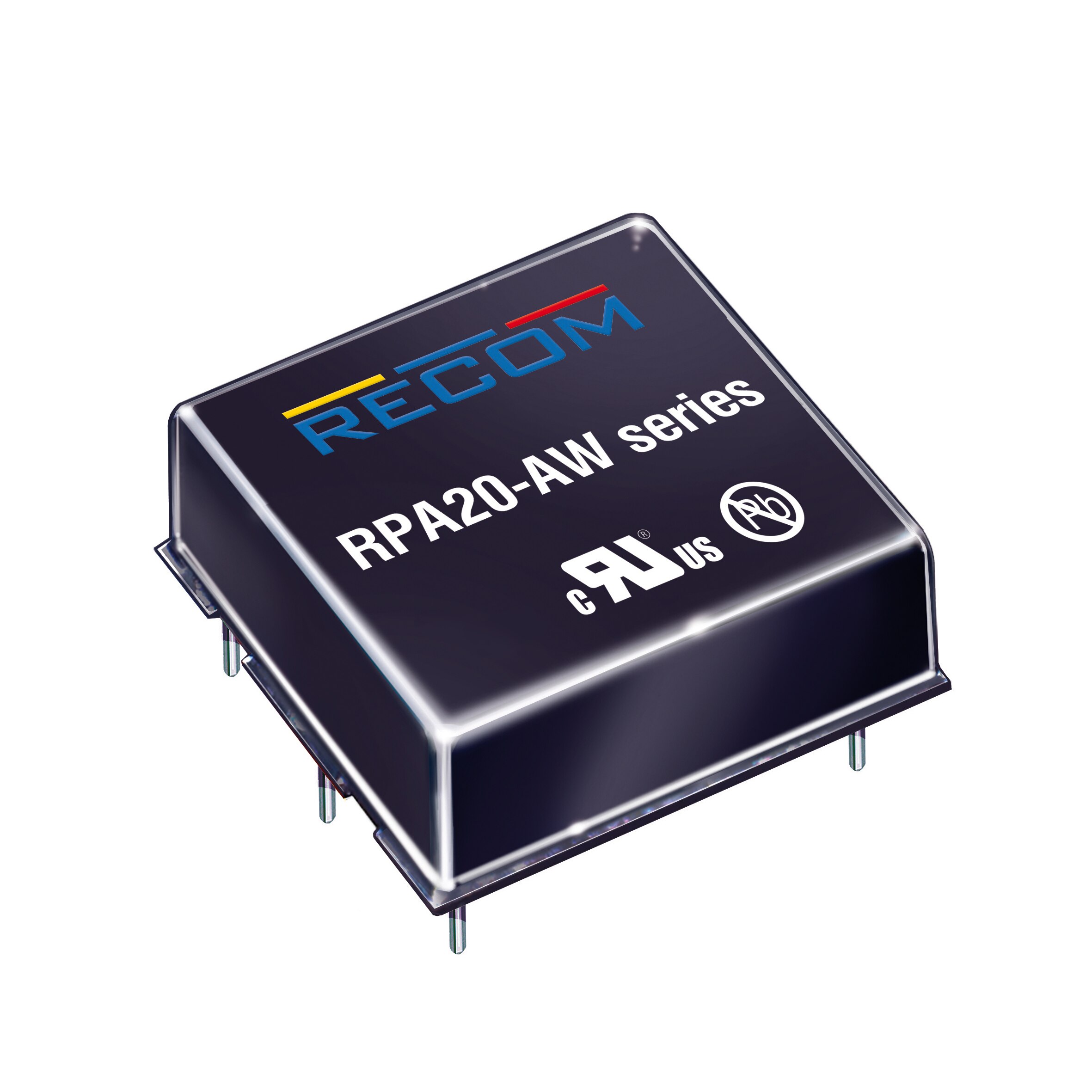

RPA20-AW 系列 DC/DC 转换器


RECOM Power 提供 RPAXX-AW 系列 20 W 和 30 W DC/DC 转换器,适用于铁路和工业应用

RPA20-AW 系列转换器

RPA20-AW 系列是高功率密度、宽输入电压范围的 20W DC/DC 转换器,采用行业标准的 1" x 1" 外壳尺寸。 尽管体积小巧,但 RPA20-AW 转换器完全符合规范,输出电流和能效分别高达 6 A 和 88%,无最低负载要求,具有 1600 VDC 隔离、精密调节功能以及低纹波/噪声系数。 输出还可进行全面的过热、短路、过流和过压保护,单输出型号可在 ±10% 范围内微调。 提供散热器选件以扩展工作温度范围。 该系列转换器均获 UL 和 EN50155 认证,适用于板空间是首要考虑因素的铁路和工业应用。

特性

  • 4:1 宽输入电压范围
  • 1.6 kVDC 隔离
  • 获得 UL、IEC/EN60950-1 和 EN50155 认证
  • 能效高达 89%
  • OVP、OCP 和 OTP
  • 工作温度范围:-40°C 至 85°C,带降额

应用

  • 铁路
  • 工业
RPA20-AW 系列 DC/DC 转换器
零件编号 描述
RPA20-2415SAW/N DC DC CONVERTER 15V 20W 查看详情
RPA20-243.3SAW/P DC DC CONVERTER 3.3V 20W 查看详情
RPA20-2405SAW/P DC DC CONVERTER 5V 20W 查看详情
RPA20-2412SAW/P DC DC CONVERTER 12V 20W 查看详情
RPA20-2415SAW/P DC DC CONVERTER 15V 20W 查看详情
RPA20-2412DAW/P DC DC CONVERTER +/-12V 20W 查看详情
RPA20-2415DAW/P DC DC CONVERTER +/-15V 20W 查看详情
RPA20-2412SAW/N DC DC CONVERTER 12V 20W 查看详情

RPA30-AW 系列 DC/DC 转换器


RECOM Power 提供 RPAXX-AW 系列 20 W 和 30 W DC/DC 转换器,适用于铁路和工业应用

RPA20-AW 系列转换器

RPA30-AW 系列是高功率密度、宽输入电压范围的 30W DC/DC 转换器,采用行业标准的 1" x 1" 外壳尺寸。 尽管体积小巧,但 RPA30-AW 转换器完全符合规范,输出电流和能效分别高达 7.5 A 和 89%,无最低负载要求,具有 1600 VDC 隔离、精密调节功能以及低纹波/噪声系数。 输出还可进行全面的过热、短路、过流和过压保护,单输出型号可在 ±10% 范围内微调。 提供散热器选件以扩展工作温度范围。 该系列转换器均获 UL 和 EN50155 认证,适用于板空间是首要考虑因素的铁路和工业应用。

特性

  • 4:1 宽输入电压范围
  • 1.6 kVDC 隔离
  • 获得 UL、IEC/EN60950-1 和 EN50155 认证
  • 能效高达 89%
  • OVP、OCP 和 OTP
  • 工作温度范围:-40°C 至 85°C,带降额

应用

  • 铁路
  • 工业
RPA30-AW 系列 DC/DC 转换器
零件编号 描述
RPA30-2405SAW/N DC DC CONVERTER 5V 30W 查看详情
RPA30-2412SAW/N DC DC CONVERTER 12V 30W 查看详情
RPA30-243.3SAW/P DC DC CONVERTER 3.3V 30W 查看详情
RPA30-2405SAW/P DC DC CONVERTER 5V 30W 查看详情
RPA30-2412SAW/P DC DC CONVERTER 12V 30W 查看详情
RPA30-2415SAW/P DC DC CONVERTER 15V 30W 查看详情
RPA30-2412DAW/P DC DC CONVERTER +/-12V 30W 查看详情
RPA30-2415DAW/P DC DC CONVERTER +/-15V 30W 查看详情

Powerline RPA60-FW 系列


60W 单输出 DC/DC 转换器

RPA60-FW 系列 DC/DC 转换器

RPA60-FW 系列是高功率密度、宽输入电压范围的 60W DC/DC 转换器,采用行业标准的 2" x 1" 外壳尺寸。 尽管体积小巧,RPA60-FW 转换器完全符合规范,输出电流和能效分别高达 12 A 和 93%,无最低负载要求,具有 1600 VDC 隔离、精密调节功能以及低纹波/噪声系数。

特性

  • 4:1 宽输入电压范围
  • 60 瓦
  • 1.5 kVDC 隔离
  • 过流、过压和过热保护
  • 能效达 93.3%

应用

  • 铁路
  • 工业应用
零件编号 描述
RPA60-2424SFW/P DC DC CONVERTER 24V 60W 查看详情

Econoline RS3 系列


3W SIP8 隔离式单双输出 DC/DC 转换器

RS3 系列 DC/DC 转换器

RS3 具有很高的功率密度、2:1 或 3:1 的输入电压范围以及宽工作温度范围。

特性

  • 2:1 和 3:1 宽输入电压范围
  • UL94V-0 封装材料
  • 连续短路保护
  • 低纹波、低噪声
  • 远程开/关控制
  • 能效达 87%

应用

  • 工业
零件编号 描述
RS3-1212D DC DC CONVERTER +/-12V 3W 查看详情

Econoline RS6 系列


6W SIP8 单双输出

XXX

RS6 系列具有很高的功率密度、宽输入电压范围,以及 -40°C 至 +75°C 的工业工作温度范围,且无降额。 这款先进的 SIP8 6W 转换器具有高能效、精密调节、2 kVDC 隔离和远程开/关等特点,非常适合用于严苛工业应用中的高密度电源设计。

特性

  • 极高功率密度,采用 SIP 封装
  • 能效高达 88%
  • 1.6kVDC/1 分钟隔离能力
  • 行业标准引脚布局

应用

  • 工业
零件编号 描述
RS6-2415D DC DC CONVERTER +/-15V 6W 查看详情
简体中文  |  English
