PN5180 高功率 NFC 前端 IC 解决方案

NXP 的 PN5180 NFC 前端 IC 配备了独特的改善性能、节省电能和最大化能效的特性

NXP 的 PN5180 高功率 NFC 前端 IC 解决方案图片NXP 的高级、多协议 NFC 前端具有高输出功率、动态功率控制 (DPC) 和多个省电功能,即使在恶劣条件下也可实现高效、稳定、可靠的运行。

PN5180 依托先进的设计工具,使之比以往任何时候更容易开发并完成设计。 NFC 驾驶舱拥有直观的图形化用户界面 (GUI),通过分开进行硬件和软件相关任务实现了开发流水线化。 例如,该器件支持软件独立天线寄存器设置微调,因此硬件设计人员可以优化天线参数,而软件设计人员可处理系统的其它方面。

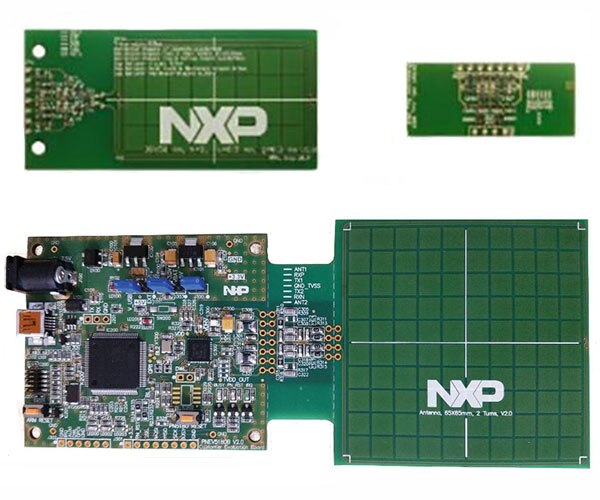

NXP 的 OM25180FDK 是一款灵活而易于使用的针对 PN5180 的前端开发套件。 在 HVQFN 套件中包含以下内容:PNEV5180B 板,具有针对读取器和 EMVCo 应用进行了优化的 65 x 65 mm 天线;30 x 50 mm 天线,具有针对 NFC 应用优化的匹配元件;用于定制天线匹配电路实现的三个小型天线匹配 PCB(尺寸约 30 x 50 mm);基于 NTAG216F(NFC Forum Type 2 标签)的 NFC 样卡;以及 10 个 PN5180 样件。

视频:NXP 的 NFC 创新实验室 - PN5180

PN5180 特性和优势
  • 完全符合与 NFC、非接触式操作和 EMVCo 有关的所有标准
  • 自动 EMD 处理,可实现更快的支付终端设计
  • 能够优化射频性能的板载动态功率控制 (DPC),即使在失谐条件下
  • 低功耗卡检测最大限度地减少了轮询期间电流消耗
  • 有源负载调制支持更小的天线,具有卡仿真模式
  • 小型、行业标准封装
  • NFC 驾驶舱 GUI:软件独立寄存器设置
  • 开发套件带有 32 位 NXP LPC1769 MCU 和天线
  • NFC 读取器库包含可随时用于 EMVCo L1 和 NFC Forum 合规性的源代码
  • 最佳射频性能
  • 符合 PCI 规范的支付终端
  • 与最新的 NFC 设备具有完全互操作性
  • 标准和专有实现
  • 电池寿命长
应用
  • 支付终端
  • 物理访问读取器
  • 电子政务读取器
  • 工业读取器
  • 高性能读取器

PN5180 High-Power NFC Frontend IC Solution

图片制造商零件编号描述可供货数量价格查看详情
IC RFID RDR/TRAN 13.56MZ 40HVQFNPN5180A0HN/C1YIC RFID RDR/TRAN 13.56MZ 40HVQFN12408 - 立即发货$84.66查看详情
IC RFID RDR/TRAN 13.56MZ 64TFBGAPN5180A0ET/C1JIC RFID RDR/TRAN 13.56MZ 64TFBGA7995 - 立即发货$80.83查看详情

Development Kit

图片制造商零件编号描述可供货数量价格查看详情
PN5180 NFC FRONTEND DEV KITOM25180FDKMPN5180 NFC FRONTEND DEV KIT73 - 立即发货$1,937.75查看详情
EVAL BOARD FOR PN5180PNEV5180BMEVAL BOARD FOR PN518088 - 立即发货$1,390.16查看详情
发布日期: 2016-01-27
