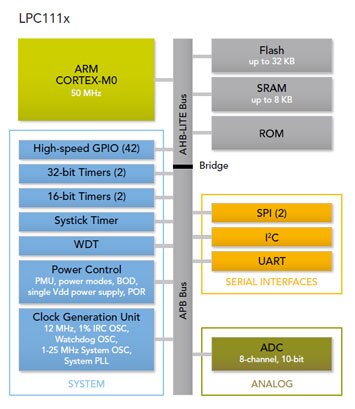

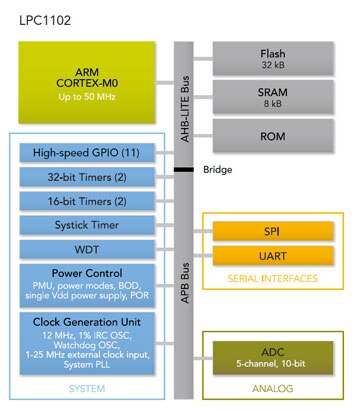

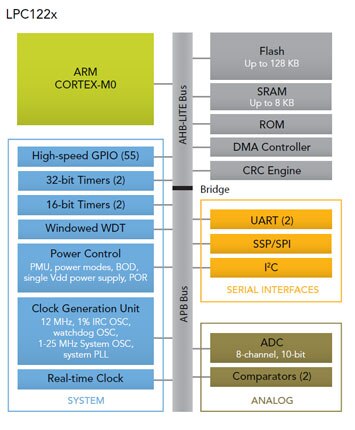

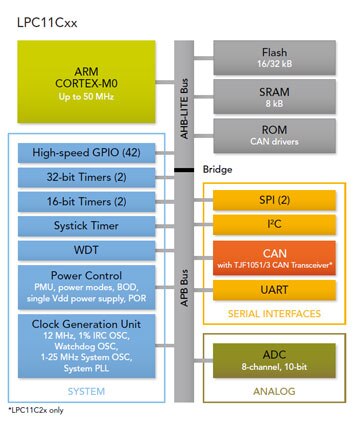

Cortex-M 微控制器

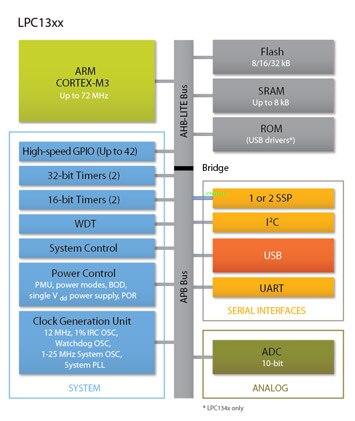

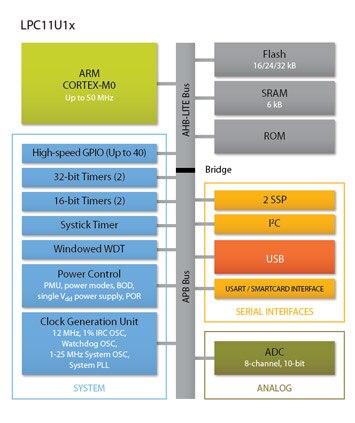

这一功率高效性系列能在各种应用实现节能。 为简化 USB 支持型系统的设计，LPC1340 包括了用于大存储容量级和人机接口设备的片载 USB 驱动器。 这种驱动程序包含在 ROM 中，因此可节省约 5 至 6 KB 用户代码。 为增加设计灵活性，LPC134x 器件与 Cortex-M0 LPC11U00 系列兼容引脚。

特性	框图
高达 72 MHz 的 ARM Cortex-M3 内核 多达 32 KB 闪存 多达 8 kB SRAM ROM 中的电源规范（仅限 LPC13 x） 带片载 PHY 的 USB 2.0 FS 设备控制器 基于 ROM 的驱动器可保存多达 6 KB 闪存 通过测试和验证的 USB 认证代码可降低开发风险 支持器件分类：大容量、人机接口设备 还具有片载主机无驱动 USB 引导程序 二进制 ROM 驱动器规避了潜在的工具供应商的端口问题 串行外设：I2C Fast-mode Plus、SSP/SPI、UART 8 通道、10 位 ADC 低功耗：约 200 μA/MHz 多达 42 个 GPIO 闪存编程 以 NXP 的低成本 LPCXpresso 工具链作为支持工具 LPC134x 器件与 Cortex-M0 LPC11U00 系列兼容引脚	点击放大

* 包括看门狗定时器和实时时钟

** 使用定时器

LPC1700 系列的工作频率高达 120 MHz 每个器件都配备 512 KB 闪存、高达 96 KB SRAM、高达 4 KB EEPROM、12 位 A/D 和 10 位 D/A 转换器和一个内部振荡器。 该系列还采用了先进的外设，如以太网、USB 2.0 主机/OTG/设备、LCD 控制和 CAN 2.0B。

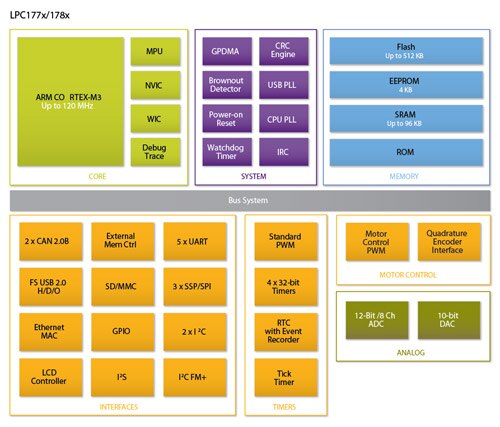

特性	框图
高达 120 MHz 的 ARM Cortex-M3 内核 高达 512 KB 的闪存 多达 96 KB SRAM 高达 4 KB 的 EEPROM 高级多层总线可实现高性能，不存在瓶颈 LCD 控制器，显示分辨率可达 1024 x 768 像素 10/100T 以太网 MAC，带有 MII 和 RMII 接口 USB 2.0 FS 主机/设备//OTG 控制器 电机控制 PWM 和正交编码器接口 两个 CAN 2.0B 控制器 串行外设：多达三个 I2C、三个 SSP/SPI 和五个 UART，以及 I2S 模拟外设：12 位 ADC、10 位 DAC 其它外设：低功耗 RTC、内部精密 RC 振荡器 多达 165 个 GPIO 以 NXP 的低成本 LPCXpresso 工具链作为支持工具	点击放大

* 包括看门狗定时器和实时时钟

LPC1800 系列的工作频率高达 150 MHz，是市面上最快的 ARM Cortex-M3 器件。 这些高性能器件采用先进的外设，如以太网、高速 USB 2.0 主机/OTG/设备、LCD 控制器和 CAN 2.0B，以及独特的 NXP 外设——用于灵活产生各种波形的状态配置定时器和用于存储器映射式串行闪存的四通道 SPI 闪存接口 (SPIFI)。 这种 256 位宽的闪存存储器架构将存储器取指令降至最少，将核心处理器的性能发挥到最大，因此降低了功耗。 LPC1800 系列与 Cortex-M4 LPC4300 系列兼容引脚。

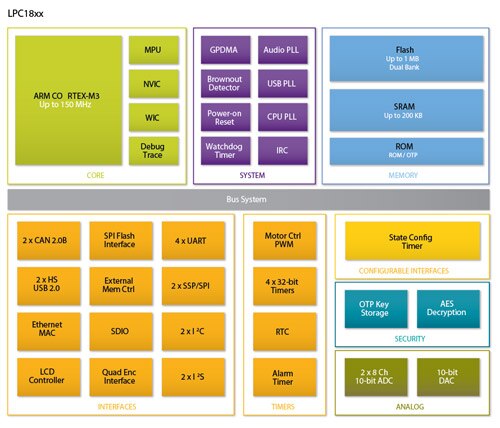

特性	框图
高达 150 MHz 的 ARM Cortex-M3 内核 高达 1 MB 的双存储体闪存 高达 200 KB 的 SRAM 高达 4 KB 的 EEPROM LCD 控制器，显示分辨率可达 1024 x 768 像素 10/100T 以太网 MAC，带有 MII 和 RMII 接口 两个 HS USB 2.0 接口，带片载 HS PHY 两个 CAN 2.0B 控制器 外部存储器控制器 创新的四通道 SPI 闪存接口 (SPIFI) 状态可配置定时器 (SCT) 子系统 AES 解密，为密钥储存采用 128 位 Secure OTP 存储器 四种低功耗模式：睡眠、深度睡眠、节电、深度节电 高达 164 GPIO 超低泄漏 90 nm 工艺 与 Cortex-M4 LPC4300 系列兼容引脚	点击放大

* 包括看门狗定时器和实时时钟

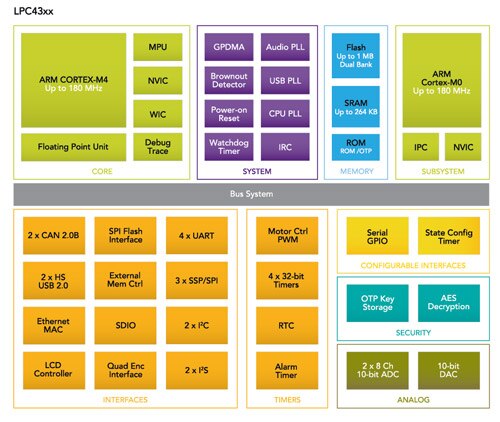

在 LPC4300 系列中，Cortex-M4 处理器不仅具有微控制器的优势，还具有高性能数字信号处理功能，例如单周期 MAC、单指令多数据 (SIMD) 技术、饱和算法和浮点单元等。 Cortex-M0 协处理器取消了很多会消耗 Cortex-M4 内核带宽的数据移动和 I/O 处理工作。 这种 256 位宽的闪存存储器架构将取指令降至最少，将核心处理器的性能发挥到最大，因此降低了功耗。 LPC4300 系列与 LPC1800 Cortex-M3 系列兼容引脚。

特性	框图
180 MHz 双核架构 ARM Cortex-M4 内核，具有硬件浮动单元 ARM Cortex-M0 异步协处理器 高达 1 MB 双存储体闪存、高达 264 KB SRAM、高达 4 KB EEPROM LCD 控制器，显示分辨率可达 1024 x 768 像素 10/100T 以太网 MAC，带有 MII 和 RMII 接口 两个 HS USB 2.0 接口，带片载 HS PHY 外部存储器控制器 存储器保护单元 创新的四通道 SPI 闪存接口 (SPIFI) 状态可配置定时器 (SCT) 子系统 AES 解密，为密钥储存采用 128 位 Secure OTP 存储器 四种低功耗模式：睡眠、深度睡眠、节电、深度节电 多达 164 个 GPIO，具有可配置 GPIO (SGPIO) 与 Cortex-M3 LPC1800 系列兼容引脚	点击放大

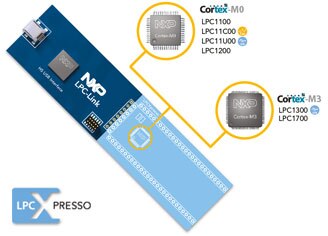

这一具有突破性意义的开发平台由 NXP 针对其 Cortex-M 微控制器独家构建，您仅需 30 美元即可完成从评估到产品开发的全部过程。 设计宗旨为简单易用，该平台采用功能强大的 Eclipse IDE 以及由 NXP 设计的用户接口。 此外，还采用了带库的优化型 Cortex-M0 编译器、一个 LPC-Link JTAG/SWD 调试探头和多块目标板。 另外，还提供 Linux版本。

这一性能卓越的在线工具由 NXP 和 ARM 联合开发，是针对 ARM 产品仅有的一种快速原型开发工具。 它将硬件和软件紧密结合，因此易于快速探索设计思想。 新用户能在数分钟之内上手，且最短只需 60 秒即可编写出第一个程序。 mbed 的 Cortex 版使用 LPC1768 Cortex-M3 器件。 更多信息请访问 http://mbed.org。

• 立即开始，无需安装
• 使用高级 API 快速展开工作
• 更有效的探索、测试和论证各种设计思想
• 编写干净、紧凑且易于修改的代码
• 登录方式多样——Windows、Mac 或 Linux

Code Red Technologies 针对基于 ARM 的 32 位微控制器生产功能强大的创新型开发工具，让嵌入式系统设计人员仅在几分钟而不是数周内即可入门并运行自己的应用。 我们已开发出一种独特的技术，让开发人员以前所未有的深度了解目标系统，从而实现全功能嵌入式应用的快速开发和调试。 我们的 Red Suit 系列包括 Red Probe+ 调试探头，这种工具有助于开发人员深入了解目标系统，因此能快速调试嵌入式应用。

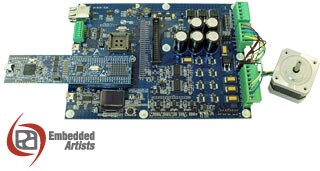

当使用 NXP 处理器时，能向客户提供可靠的产品、服务和知识，因此 EA 可确保更简单、更短的设计和开发周期。 EA 向全球公司设计、生产基于 NXP 处理器的评估和 OEM 平台并销往全球。 我们与 NXP 密切协作，确保新产品采用更先进的知识、具有高品质且货源充足，以及卓越的客户支持。 我们通过定制化服务帮助许多公司，以满足特定要求并确保提供高性价比解决方案。

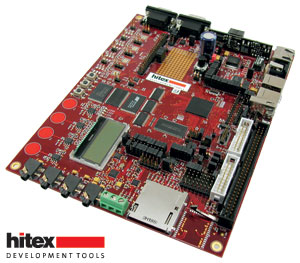

Hitex 有着 35 年的公司发展史，而且是所在领域的领先供应商，能向嵌入式设计工程师提供创新可靠的工具。 该产品组合包括复杂的解决方案和完整的产品导向型培训计划，以帮助用户更快地将高品质应用推向市场。 这包括在线仿真器、调试器、评估板、用于自动测试的软件工具、编译器、总线和协议分析器、编程器以及能量分析解决方案。 此外，Hitex 还通过对安全关键型应用的特别关注和大量体验，在客户项目的全部开发阶段提供从概念到系统实现的全程咨询服务。
