MagAlpha 非接触式角度传感器

Monolithic Power Systems 的 MA302、MA702 和 MA730 传感器可检测旋转轴上径向磁化柱体的绝对角位置。快速数据采集和处理可在 0 rpm 至 60,000 rpm 的速度下提供精确的角度测量。这些角度传感器支持各种空间配置和磁场强度。离轴（侧轴安装）和轴端配置均受支持。传感器具有可编程阈值的磁场强度检测功能，可以检测相对于传感器的磁体位置，以检测轴向运动或诊断等功能。

MA800 是一款易于使用的磁性角度编码器，带有数字输出，旨在取代模拟电位器或旋转开关。该编码器设计用于慢速操作，例如人机界面 (HMI) 或转速保持在 200 rpm 以下的手动控制。传感器检测连接到旋转轴的永磁体的绝对角位置。磁体配置和形状是灵活的，但通常 MA800 使用直径为 2 mm 至 8 mm 的直径磁化圆柱体。MA800 具有可编程磁场强度阈值，允许实现作为两个逻辑信号输出的推或拉按钮功能。

所有 MagAlpha 传感器均采用 QFN-16 (3 mm x 3 mm) 封装，提供片上非易失性存储器，用于配置参数，包括参考零角度位置、ABZ 编码器设置和磁场检测阈值。

特性

• 8 位、12 位和 14 位分辨率绝对角度编码器
• SpinAxis™ 霍尔测量技术以数字格式提供瞬时角度位置
• SPI 和 SSI (MA800) 串行接口，用于数字角度读出和芯片配置
• 增量式 10 位和 12 位 ABZ 正交编码器接口，每圈可编程脉冲 1-256 或 1-1024 (MA730)
• 非接触式传感，使用寿命长
• 采用 3.3 V 和 12 mA 电源供电
• 工作温度范围：-40°C 至 +125°C
• PWM 输出 12 位和 14 位（MA702 和 MA730）
• 采用 QFN-16 (3 mm x 3 mm) 封装

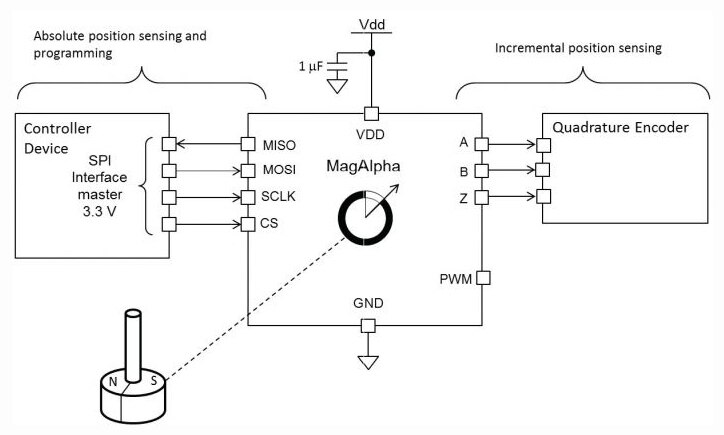

MA730 传感器原理图
