Molex 电源连接器

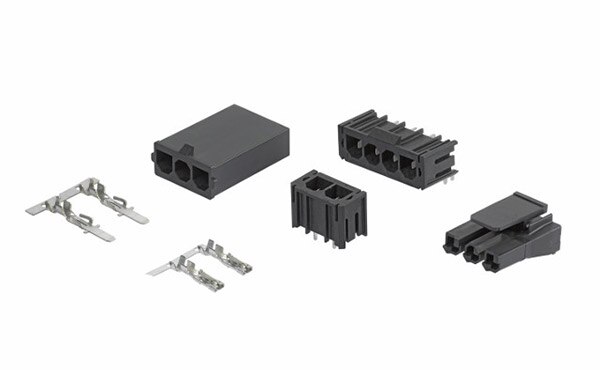

Sabre 电源连接器系统

Sabre 电源连接器系统非常适合用于稳健的较大电流应用，这些应用要求在垂直和直角方向上均能灵活地进行线对线和线对板配置设计。Sabre 的每个电路在 600 V 电压下的电流额定值可达 18.0 A，并可采用各种不同的线规和绝缘厚度。

电流：18.0 A
电路：2 - 8
间距：7.50 mm
电线 AWG：10 - 20

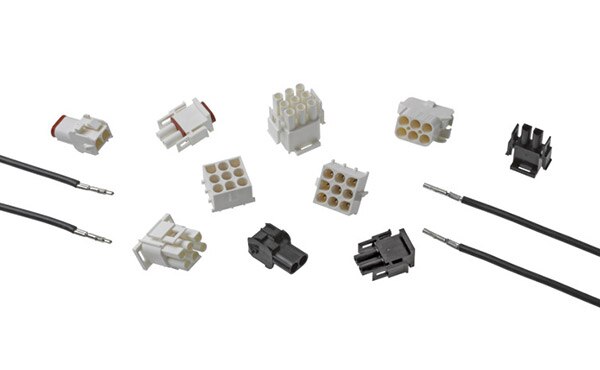

电源连接器系统

MLX 系列与行业标准产品可互换、互配和互装。这样，就能极为灵活地与现有线束、连接器或 PCB 针座进行配接。该系列连接器获得了 UL 的认可和 CSA 标准的认证。

电流：20.0 A
电路：1 - 15
间距：6.35mm
电线 AWG：10 - 24

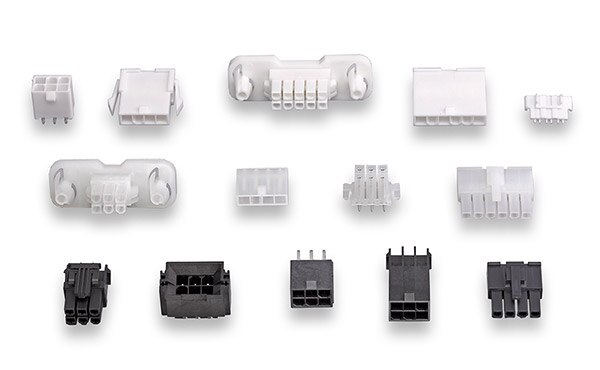

Mini-Fit 电源连接器

Mini-Fit 连接器系列工作温度高达 +125° C，提供双压接工具，并提供板对板、线对板和线对线配置。

电流：13.0 A
电路：3 - 24
间距：4.20 mm
电线 AWG：16 - 28

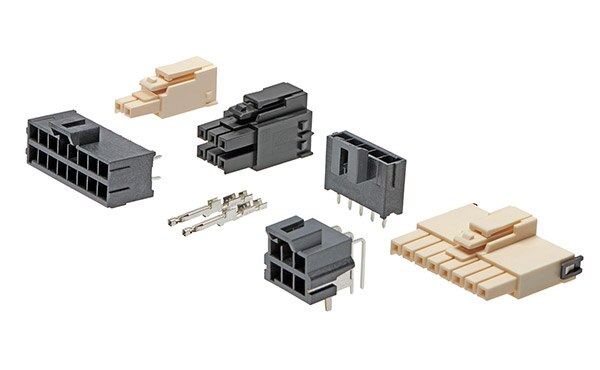

Ultra-Fit 电源连接器

Ultra-Fit 电源连接器提供颜色编码和键控选项，可消除相同电路尺寸的错配接，并提供允许将端子锁定机制集成到插座外壳中的无柄特性。

电流：14.0 A
电路：2 - 16
间距：3.50 mm
电线 AWG：16 - 22

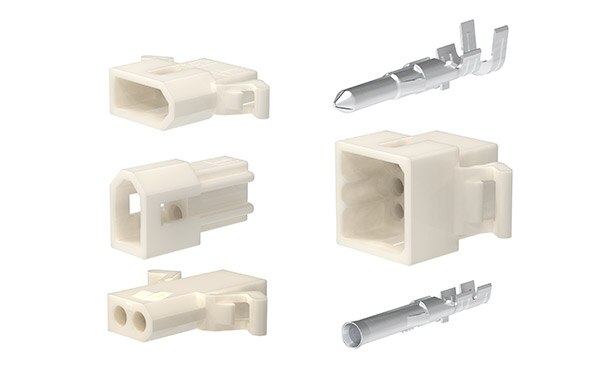

标准 0.093" 插针和插座连接器

Molex 的标准 0.093" 引脚和插座电源连接器是一款基于 0.093" 引脚直径的行业标准连接器系统。Molex 的 2.36 mm 直径端子用在 5.03 mm 间距的标准 0.093" 和 6.71 mm 间距的产品中。

电流：17.0 A
电路：2 - 15
间距：0.198”
电线 AWG：14 - 28

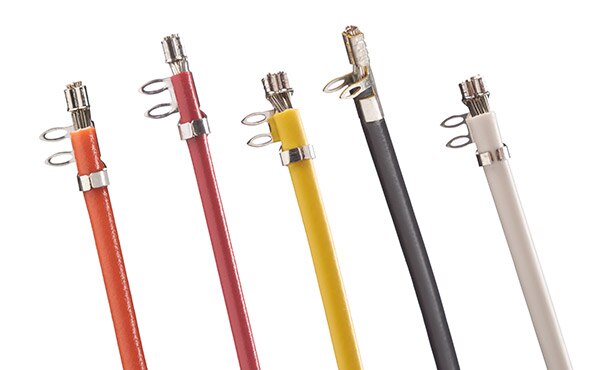

SolderRight 直焊端子

这款扁平 SolderRight 直焊端子是紧密封装情况下的理想选择，能以低应用成本实现与 PCB 的直角连接。

电流：14.0 A
安装方式：直焊
方向：直角
电线 AWG：14 - 28

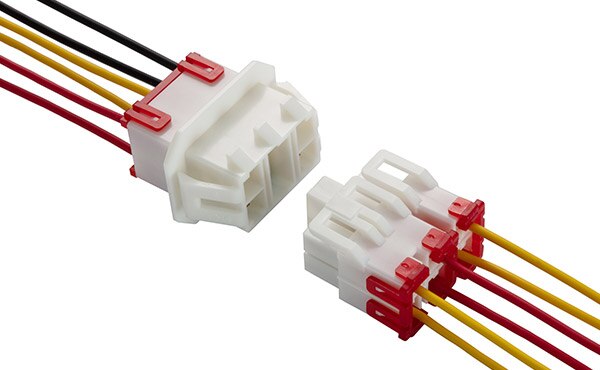

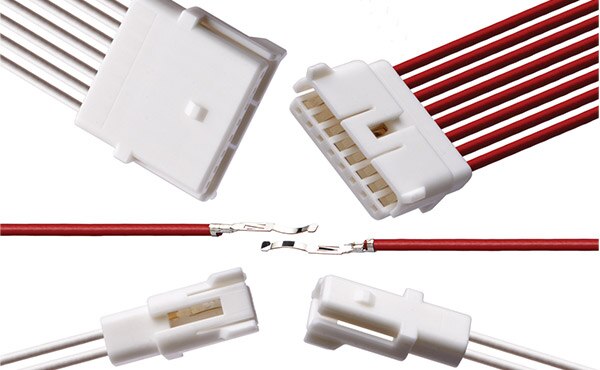

VersaBlade 电源连接器

在线对线应用中，操作员有时无法确保正确配接，这可能导致最终的产品故障。VersaBlade 线对线连接器采用颜色编码的外壳和带有凹坑的端子，有助于轻松识别配接方向，TPA 可确保端子完全锁定在正确的位置。

电流：15.0 A
电路 1 - 9
间距：7.3 mm
电线 AWG：14 - 24

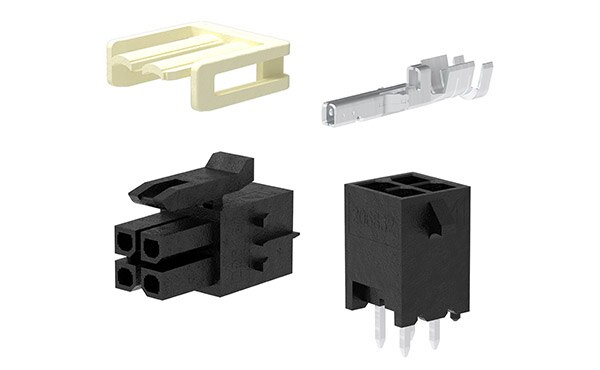

Micro-Fit+ 连接器系统

Micro-Fit+ 连接器是一种线对板系统，可提供 3.00 mm 间距、12.5 A 的更高额定电流和卓越的设计选项，可实现灵活和高效的组装。

电流：13.0 A
电路 2 - 24
间距：3.00 mm
电线 AWG：16 - 24

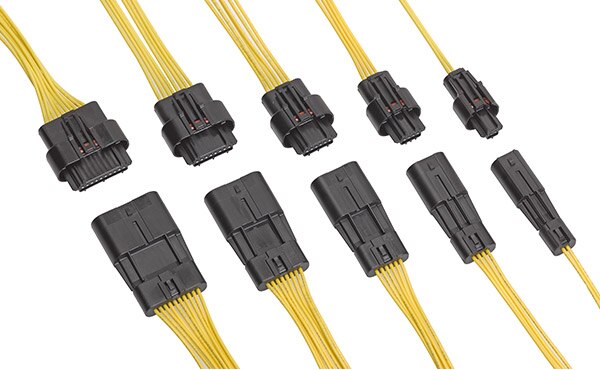

Squba 密封线对线连接器

Squba 1.80 mm 和 3.60 mm 间距密封线对线连接器系统设计提供 IP67 密封等级，并承载高达 14.0 A 的电流，可在各种空间受限的应用中提供可靠的电源。

电流：6.0、14.0 A
电路：2 - 10、2 - 4
间距：1.80、3.60 mm
电线 AWG：22-24 AWG

KK Plus 电源连接器

KK Plus 回流工艺兼容 (RPC) 连接器系统可为每个电路提供 13.0 A 和 600 V 的电流，支持无铅焊接工艺，是中低功率线对板和板对板应用的理想选择。

电流：7.0A
电路：2 - 24
间距：3.96 mm
电线 AWG：18 - 36

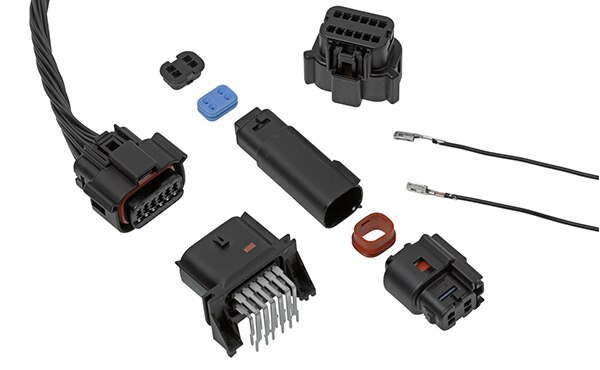

MXP120 密封连接器系统

MXP120 密封连接器系统以符合 USCAR 规范的紧凑封装尺寸提供高达 13.0A 的电源。相比较大的 1.50mm 间距端子，1.20 mm 间距端子能最大限度地减小连接器接口和连接器封装尺寸。同时，相比采用 0.64mm 间距的端子系统，1.20 mm 间距端子又能在组件中实现更大的载流能力和坚固性。

类别：密封连接器
间距：4.0mm
NEMA 等级：IPX8
电路：1x2、1x3、1x4、1x6

Micro-Fit 电源连接器

Micro-Fit 连接器系统提供多种电路尺寸和电缆长度，适用于电源和信号应用，提供 2.5mm 间距、8.5A 最大额定电流和多种设计选项，例如端子位置保证、盲插和顺应针特性。

电流：7.0 A
电路：2 - 24
间距：2.5 mm
电线 AWG：20 - 30

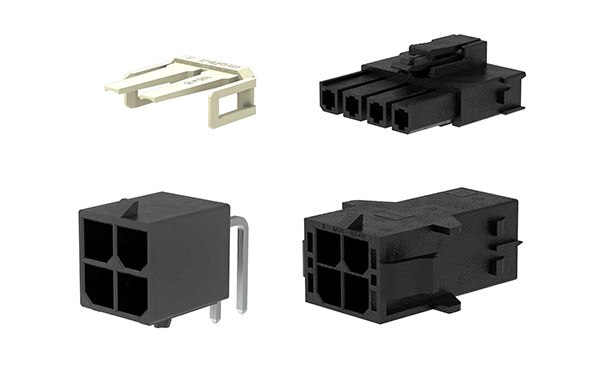

Mega-Fit 电源连接器

电源应用的客户面临着是采用裸露端子、连接器易受损坏的针座，还是采用占用较大空间的隔离式针座的决择。紧凑型 Mega-Fit 双排线对线和单排连接器为设计工程师提供采用小封装的完全保护接头端子。

电流：30.0 A
电路：双排：2 - 12
间距：5.70mm
电线 AWG：12 - 16

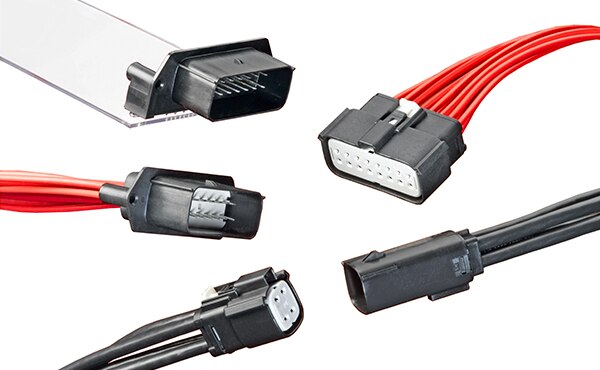

MX150L 工业级密封连接器系统

预组装的潜水式 MX150L 工业密封连接器系统专为商用车辆、船舶和其他恶劣环境而设计，超过了 IEC IP67 防护要求，同时也具有经济优势。

类别：线对线连接器
电流：33.0 A
电路：2 - 16
间距：5.84 mm

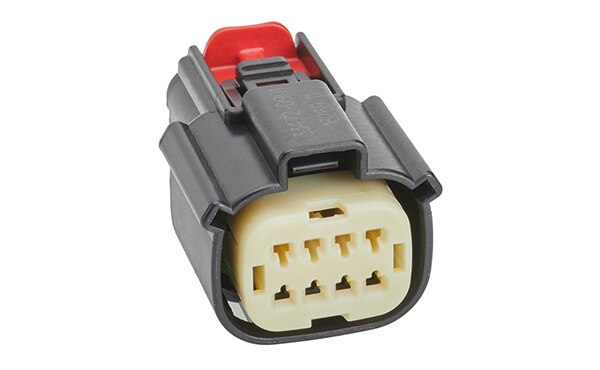

MX150 密封连接器系统

经过现场验证的 MX150 密封连接器系统提供 USCAR 接口、出色的工作温度和高达 22.0A 的额定电流，以支持紧凑型汽车和商用车应用。

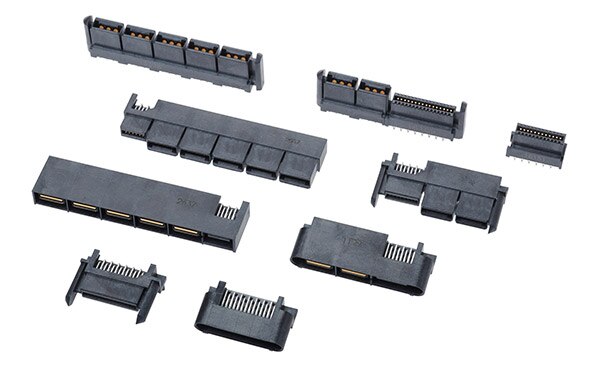

EXTreme LPHPower 连接器

EXTreme LPHPower 连接器是一种大电流电源和信号混合连接器系统，可用在传统连接器无法使用的地方。采用与 PC 板平行的电源刀片设计，其极薄的高度仅为 7.50 mm，允许更大的系统气流，同时与具有相同额定电流的传统连接器相比，占用的空间可减少 53%。

电流：每个电源触点 30.0 A；每个信号触点 1.0 A
电路：功率：2 - 14；信号：12 - 40
间距：12.00 mm
连接器高度：7.50 mm

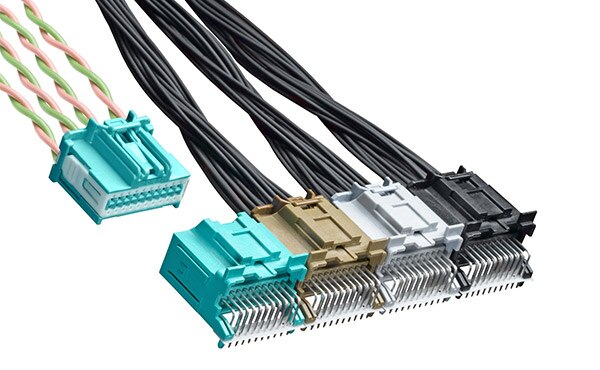

Stac64 单、多插口和混合针座系统

可叠接连接系统提供单孔和多孔 PCB 解决方案，具有多种电路规格，不用定制工具，显著缩短了上市时间；母头连接器采用业内仅有的压力致动设计。

电流：6.1 A - 30.0 A
电路：双排：8 - 80
间距：2.54 - 5.25 mm
电线 AWG：14 - 22

Super Sabre 电源连接器

Super Sabre 电源连接器具有每插片 34.0 A 额定电流能力，并能承受高达 +125°C 的工作温度，使用成熟的技术，可在几乎所有行业实现长期的性能和可靠性。

电流：34.0/插片
电路：2 - 8
间距：7.5 mm
电线 AWG：10 - 1

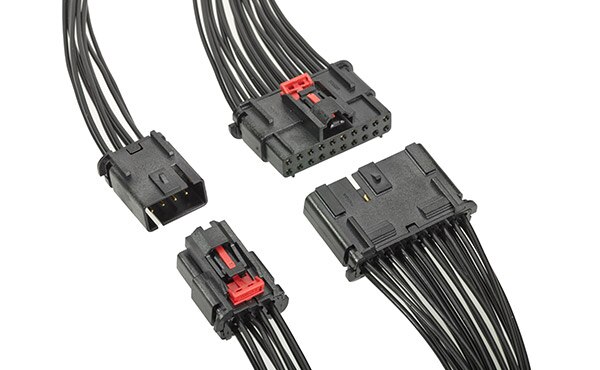

MultiCat 电源连接器

带有精密加工触点的紧凑型 MultiCat 中高功率连接器可以快速配接，提供卓越的耐用性，并通过连接器位置保证 (CPA) 确保了正确连接，因此适用于多个行业类别。

大功率：电流：14.0 - 40.0 A/触点；电路：单排：3 和 4
中功率：电流：6.5A/触点；电路：8 和 20
间距：10.00 mm
电线 AWG：8 - 16

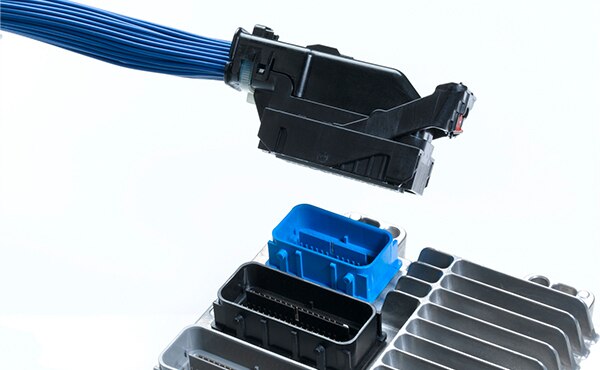

MX123 密封连接系统

MX123 密封连接系统提供了坚固耐用、业界最小封装尺寸的全密封接口，可在引擎盖下高振动的环境中为汽车传动系统提供可靠连接。

类别：密封连接器
电路：49 - 80
电流：11.0A、25.0A
电线 AWG：18 - 22

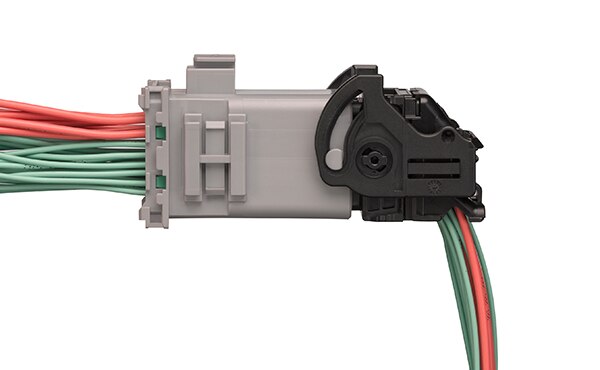

CMC 和 CMX 密封式、混合型、模块化连接器

CMC 和 CMX 连接器设计用于高导电性应用和恶劣环境。这些连接系统用于动力传动系统，包括需要高达 21.0 A 电流的发动机控制单元 (ECU)、车厢应用、变速箱、电子驻车制动器和悬架。

类别：密封连接器
电路：母头：22 - 65；公头：32 - 154
电流：2.5 - 21.0A
电线 AWG：0.35mm² 至 5.00mm² - ISO；14 - 24 - AWG

UltraWize 线对板大电流连接器和电缆组件

Molex UltraWize 连接器采用成熟的 COEUR 插座技术，其锥形插座确保较大的导电表面积，专为数据中心应用而设计。电缆侧出口配置占用最小的空间，进一步提高了效率和设计灵活性。

HyperQube 6.00 毫米高压、大电流互连系统

HyperQube 连接器采用成熟的 COEUR 插座技术设计，可确保简化和安全的安装，并通过增强的产品功能帮助缓解制造商的效率问题和错配问题。这些连接器通过防触摸和手指安全功能解决了工程师的电气安全问题，可在数据中心服务器和交换机、家庭储能或工业自动化等苛刻的环境中实现安全可靠的电力传输。

PowerWize 大电流线对板/线对母线连接器

Molex 的 PowerWize 大电流线对板/线对母线连接器提供两种尺寸，6 mm 和 8 mm，可提供高达 190 A 的电流。接头可以安装在印刷电路板或母线上。6 mm 连接器提供侧面锁定，8 mm 连接器提供顶部锁定，以便在系统集成期间为操作员提供触觉和听觉反馈，以帮助确保安全配接。

PowerWize 盲插接口 (BMI)

Molex 的 PowerWize BMI 大电流面板对板/母线互连器件提供使用 3.40 mm (75.0 A)、6.00 mm (110.0 A) 和 8.00 mm (175.0 A) COEUR 插座的压接触点，通过直角接头传输高电流，可以连接到印刷电路板或母线上。

SW1 大电流线对板和线对母线互连

电源效率对于储能系统内的功耗密集型应用的成本和安全管理至关重要。SW1 插座包含 Molex 久经考验的 COEUR 插座，通过多个接触梁在配合接口处形成较大的接触表面，从而实现低接触电阻和电压降，将热量产生降至最低。

PowerPlane 母线电源连接器

Molex 的 PowerPlane 母线电源连接器提供高电流性能以及多种配置和功能选择，使其适用于广泛的配电应用。高导电性铜合金提供了卓越的电气性能。

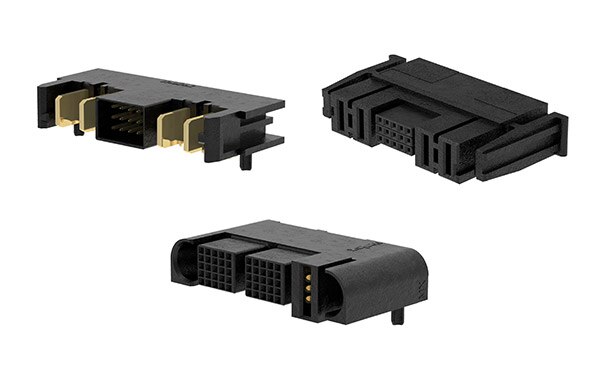

EXTreme Ten60Power 大电流电源连接器

EXTreme Ten60Power 电源和信号混合解决方案专为板对板、线对板和面板对板应用而设计，提供每线性英寸高达 260.0 A 的电流，以及快速响应时间和易于配置模块。

电流密度：每线性英寸 260.0 A
高度：10.00 mm
配置：模块化组装

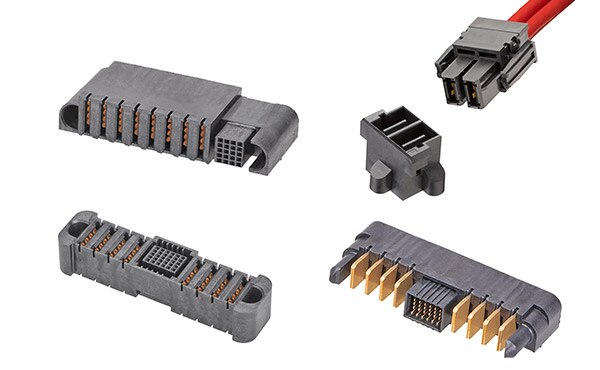

EXTreme Guardian HD 电源连接器

EXTreme Guardian HD 电源连接器提供可配置的电源/信号混合解决方案，并在薄型封装中提供高电流密度，以实现完全的设计灵活性。

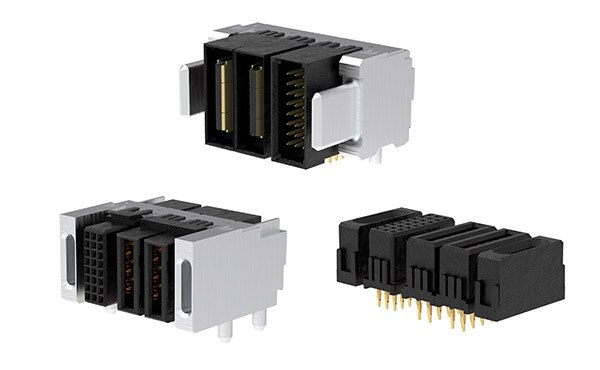

EXTreme PowerMass 大电流连接器

Molex 的 EXTreme PowerMass 连接器适用于在充满挑战且受散热限制的空间中需要非常高电流传输能力的电源和系统。

电路：1 - 64
间距：1.60 - 7.50 mm
电流密度：每英寸 380.0 A；每厘米 150.0 A

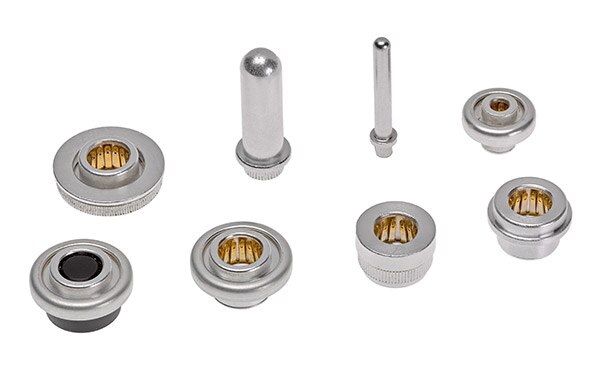

Sentrality 大电流互连系统

Coeur CST 大电流互连系统可传输的最大电流达 200.0 A，具有三种直径尺寸（8.00、6.00 和 3.40 mm），提供各种配置以连接 PCB、母线和电缆。

电路：单
触点直径：3.40、6.00 和 8.00 mm
电流：30.0 - 200.0 A

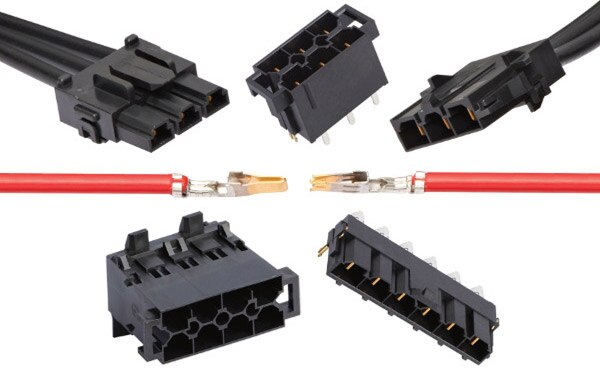

Mini-Fit Sr. 电源连接器

Mini-Fit Sr. 电源连接器结构紧凑，支持高达 50.0 A 的额定电流，具有出色的电气可靠性。

电流：50.0 A
电路：单排：2 - 14
间距：10.00 mm
电线 AWG：8 - 16

接地跳线解决方案

经 UL 认证的现成接地跳线可实现对大功率应用的安全管理，定制版本提供可变长度和端接选择。
