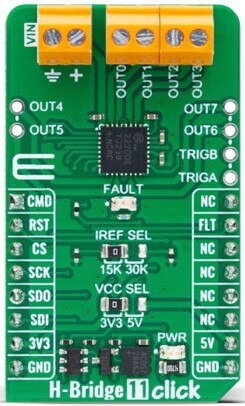

MIKROE-5636 H-Bridge 11 Click board™
Mikroelektronika 的 MIKROE-5636 八通道螺线管驱动器具有独立的半桥控制
Mikroelektronika H-Bridge 11 Click 是一款紧凑型附加板，允许向载施加任一方向的电压。该板采用 MAX22200，它是 Analog Devices 的八通道串行控制螺线管和电机驱动器。MAX22200 是 SPI 可配置的，额定工作电压范围为 4.5 V 至 36 V，外部连接至 VIN 螺丝端子。每个通道均具有低阻抗推挽输出级，具有高达 1 ARMS 驱动电流的灌电流和拉电流驱动能力。此外，成对的半桥可以并联以使驱动电流加倍，或者作为全桥来驱动多达四个闭锁阀（双稳态阀）或四个有刷直流电机。其内部半桥可配置为低压侧或高压侧驱动器，支持两种控制方式（电压和电流驱动调节），并具有全套保护和诊断功能。
H-Bridge 11 Click 非常适合需要低功耗和高集成度的螺线管驱动器应用（阀门和继电器控制）。它支持 mikroSDK 兼容的库，该库包含了简化软件开发的功能。该 Click board 经过全面测试，可以在装有 mikroBUS™ 插座的系统上使用。
特性
- 八个半桥，高达 36 V
- 高性能
- 两种控制方式（电压和电流驱动调节）
- 高度灵活
- 高速 SPI
- 全套保护和诊断功能
- 半桥可以并联以使驱动电流加倍，也可以配置成全桥
- 各个通道的触发器
- 故障状态指示灯
应用
- 继电器驱动器
- 螺线管、阀门、电磁驱动器
- 通用低压侧和高压侧开关应用
- 锁存（双稳态）电磁阀驱动器
- 有刷直流电机驱动器
MIKROE-5636 H-Bridge 11 Click board™
| 图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
|---|---|---|---|---|---|---|
 | MIKROE-5636 | H-BRIDGE 11 CLICK | 3 - 立即发货 | $238.08 | 查看详情 |
发布日期： 2023-05-31
