MikroElektronika

MIKROE-4510 Load Cell 5 Click

MikroElektronika 的扩展板采用 ANALOG DEVICES 的 AD7780 24 位三角积分 (ΣΔ) 模数转换器 (ADC)

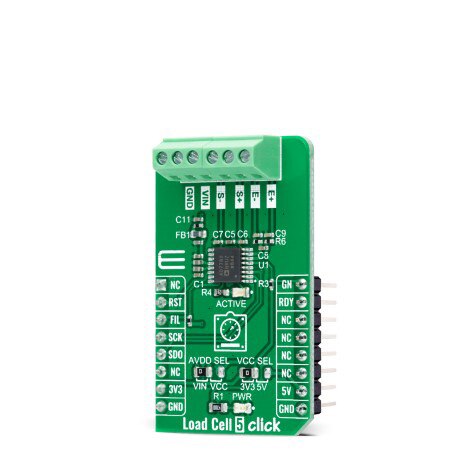

MikroElektronika 的 MIKROE-4510 Load Cell 5 Click Board 图片来自 MikroElektronika 的 MIKROE-4510 Load Cell 5 Click 是一款紧凑的扩展板，可用作测压/称重解决方案。该板具有来自 Analog Devices 的 AD7780 可编程、低功耗、24 位三角积分 ADC。AD7780 为称重提供集成解决方案；它直接连接到称重传感器，其中来自称重传感器的低电平信号由 AD7780 的内部低噪声可编程增益放大器放大，该放大器编程为以 128 或 1 的增益运行。来自 AD7780 的转换信号随后通过 SPI 串行接口发送到 MCU，并将数字信息转换为重量。它还具有断电模式，允许用户在不转换时关闭桥式传感器的电源并关闭 AD7780，从而延长产品电池寿命。这款 Click board™ 具有许多功能，是安全关键型和重量测量应用的完美解决方案。

Load Cell 5 Click 带有兼容 mikroSDK 的库，该库包含的功能可简化软件开发。该扩展板经过全面测试，可以在装有 mikroBUS™ 插座的系统上使用。

特性
  • 低功耗
  • 引脚可编程滤波器响应
  • 引脚可编程复位和增益
  • 内部桥式掉电开关
  • 独立接口供电
  • 板载模块：AD7780 - 来自 ANALOG DEVICES 的引脚可编程、低功耗、24 位三角积分 ADC
  • 接口：SPI
  • 兼容性：mikroBUS
  • Click board 尺寸：M (42.9 mm x 25.4 mm)

应用

  • 可用于安全关键型和重量测量应用

Load Cell 5 Click

图片制造商零件编号描述类型功能使用的 IC/零件可供货数量价格查看详情
LOAD CELL 5 CLICKMIKROE-4510LOAD CELL 5 CLICK传感器称重计AD77808 - 立即发货$268.62查看详情

Supported Devices

图片制造商零件编号描述可供货数量价格查看详情
IC ADC 24BIT SIGMA-DELTA 14SOAD7780BRZIC ADC 24BIT SIGMA-DELTA 14SO200 - 立即发货$111.52查看详情
IC ADC 24BIT SIGMA-DELTA 16TSSOPAD7780BRUZ-REELIC ADC 24BIT SIGMA-DELTA 16TSSOP0 - 立即发货$52.61查看详情
发布日期： 2021-06-15
