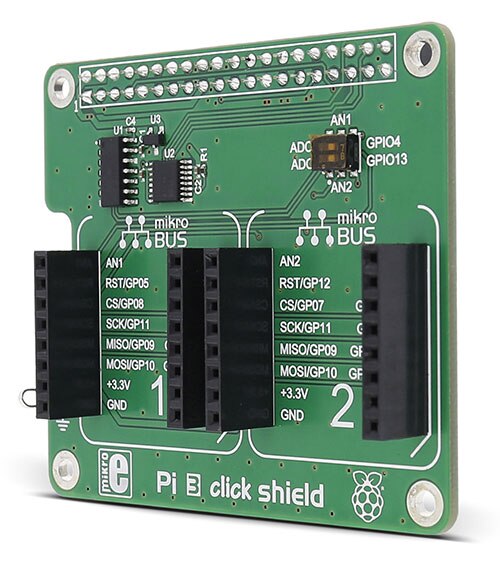

MIKROE-2756 Pi 3 Click Shield™

MikroElektronika 的 MIKROE-2756 Pi 3 Click 盾板是 Raspberry Pi 3 B 型扩展板。该盾板有两个 Click Board™ 插座，允许用户接入 300 种 Click 板。可从 Libstock 获得软件示例，为用户提供了进行快速原型开发所需工作代码。MIKROE-2756 盾板还兼容 Pi 1 型、Pi 1 B+ 型和 Pi 2 B 型。

MIKROE-2756 盾板还带有 Microchip Technology 的 MCP3204 12 位模数转换器（ADC）。MCP3204 在小型封装中结合了高性能和低功耗特性，非常适合嵌入式控制应用。MCP3204 采用逐次逼近寄存器（SAR）架构和工业标准 SPI™ 串行接口，允许将 12 位 ADC 功能添加到任何 PICmicro^® 微控制器。MCP3204 具有 100k 样本/秒采样速率、四个输入通道和低功耗（5 nA 典型待机，最大 400μA）特性，并采用 14 引脚 PDIP、SOIC 和 TSSOP 封装。MCP3204 的应用包括数据采集、仪表与计量、多通道数据记录器、工业 PC、电机控制、机器人、工业自动化、智能传感器、便携式仪器仪表和家用医疗设备。

MIKROE-2756 还包括 Texas Instruments 的 TXB0106PWRG4 转换器 IC。这种 6 位非逆变转换器使用两个独立的可配置电源轨。A 端口设计用于跟踪 V_CCA。V_CCA 可接受 1.2 V 至 3.6 V 之间的任何电源电压。B 端口设计用于跟踪 V_CCB。V_CCB 可接受从 1.65 V 至 5.5 V 范围内的任意电源电压。这样，就可以在 1.2 V、1.5 V、1.8 V、2.5 V、3.3 V 和 5 V 的任意电压节点之间进行通用低压双向转换。V_CCA 不应超过 V_CCB。

原理图： Pi 3 Click 盾板原理图 v100
代码示例： Raspberry Pi 的代码示例
