MAXM1751x 电源模块
Analog Devices 高度集成的 MAXM1751x DC-DC 电源模块能够实现设计简单的小基底面解决方案
Analog Devices 的 Himalaya 系列稳压器 IC 和功率模块能够实现更冷、更小、更简单的电源解决方案。MAXM175xx 是一款固定频率、降压型电源模块，采用高热效率、系统级封装 (SiP)，工作在 2.4 V 至 5.5 V 输入电压并支持最高 6 A 的输出电流。该器件包括开关模式电源控制器、双 n 通道 MOSFET 电源开关、全屏蔽电感器以及补偿元件。这些器件支持 0.75 V 至 3.6 V 可编程输出电压（MAXM17516 支持 0.75 V 至 1.8 V）。高集成度大大降低设计复杂性、制造风险，并提供真正即插即用的电源解决方案，减少了产品面市所需的时间。
MAXM175XX 采用热增强型紧凑 28 引脚 10 mm x 6.5 mm x 2.8 mm SiP 封装，可工作在 -40°C 至 125°C 工业温度范围。
主要特性
- 降低了设计复杂性、制造风险，并缩短了上市时间
- 采用单一封装的全集成降压型电源
- 通过了 EN55022 (CISPR22) B 类辐射与传导 EMI 标准
- 提供灵活的电源设计优化
- 输入电压范围：2.4 V 至 5.5 V
- 0.75 V 至 3.6 V 的可编程输出电压（MAXM17514，MAXM17515）
- 0.75 V 至 1.8 V 的可编程输出电压 (MAXM17516)
- MAXM17514：4 A 输出电流
- MAXM17515：5 A 输出电流
- MAXM17516：6 A 输出电流
- 固定 1 MHz 开关频率
- 使能输入
- 电源输出良好
- 节省空间受限型应用的板空间
- 小外形 6.5 mm x 10 mm x 2.8 mm SiP 封装

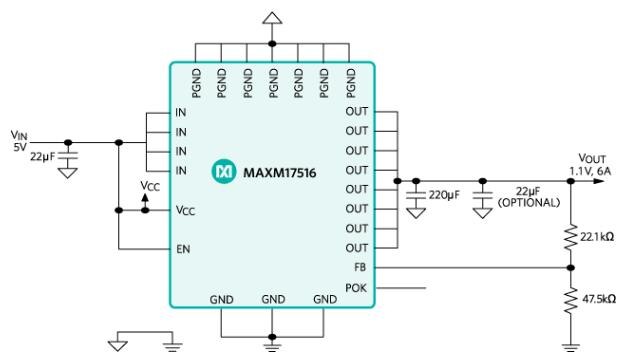

- 只有少至四个的外部元件，简化了 PCB 设计
- 降低了功率耗散
- 能效高达 94%
- 自动切换、轻负载的脉冲跳跃模式
- 高阻抗关断
- < 1 µA 的关断电流
- 工作可靠，并减少了系统当机时间
- 电压控制型内部软启动
- 故障保护电路
- 输出欠压/过压保护
- 热故障保护
- 峰值电流限制
- -40°C 至 125°C 工作温度范围
MAXM1751x Power Module ICs
| 图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | ||
|---|---|---|---|---|---|---|
 | MAXM17514ALI+ | DC DC CONVERTER 0.75-3.6V | 0 - 立即发货 | $58.80 | 查看详情 | |
| MAXM17515ALI+ | DC DC CONVERTER 0.75-3.6V | 0 - 立即发货 | $60.10 | 查看详情 | |
| MAXM17516ALI+ | DC DC CONVERTER 0.75-1.8V | 0 - 立即发货 | $61.29 | 查看详情 |
MAXM1751x Eval Kits
| 图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | ||
|---|---|---|---|---|---|---|
 |  | MAXM17514EVKIT# | EVAL KIT FOR MAXM17514 | 1 - 立即发货 | $334.14 | 查看详情 |
|  | MAXM17515EVKIT# | EVAL KIT FOR MAXM17515 | 1 - 立即发货 | $334.14 | 查看详情 |
|  | MAXM17516EVKIT# | EVAL KIT FOR MAXM17516 | 1 - 立即发货 | $334.14 | 查看详情 |
发布日期： 2015-06-09
