Analog Devices / Maxim Integrated

MAX22191 寄生供电型数字输入集成电路

Analog Devices 的 MAX22191 集成电路设计用于高速输入和恶劣的工业系统

Analog Devices 的 MAX22191 寄生供电型数字输入集成电路图片Analog Devices 的 MAX22191 是工业数字输入 (DI) 集成电路，能将 24 V DI 输入转换成 2.4 mA（典型值）电流用于驱动光隔离器。MAX22191 符合 1 型和 3 型输入，符合 48 V 输入，带有一个附加电阻器，且符合 IEC 61131-2 规范。

该器件的工作电源源自输入信号，从而无需使用外部电源。这种 DI 电路非常适合用于高速输入，具有 250 ns 响应时间的 CMOS 兼容测试输入（用于监视安全诊断）、集成器件保护热关断功能、适合恶劣工业系统的稳健性，以及能够用 -60 V 至 +60 V 范围内的输入信号进行正常操作。

MAX22191 采用小型、6 引线 SOT23 封装，可在 -40°C 至 +125°C 环境温度范围内工作。

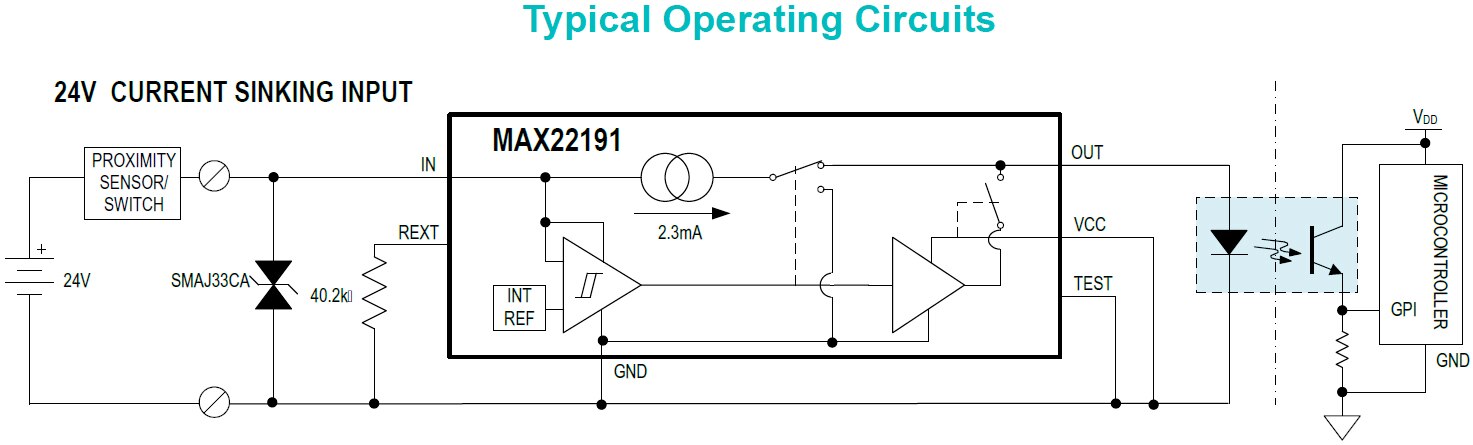

Analog Devices 的 MAX22191 集成电路典型工作电路图片 Analog Devices 的 MAX22191 集成电路示意图图片

MAX22191 Eval Board

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARD FOR MAX22191MAX22191EVKIT#EVAL BOARD FOR MAX221911 - 立即发货
11 - 厂方库存		$542.89查看详情

MAX22191 Integrated Circuit

图片制造商零件编号描述可供货数量价格查看详情
IC DIGITAL INPUT SOT6MAX22191AUT+IC DIGITAL INPUT SOT60 - 立即发货See Page for Pricing查看详情
发布日期： 2018-05-29

Related Product Highlight

MAX22190/MAX22191/MAX22192/MAX22195 数字输入器件 Analog Devices 的 IEC61131-2 兼容数字输入产品组合满足了工业 4.0 应用的尺寸、功耗和性能要求。
