MAX20090 系列 LED 控制器

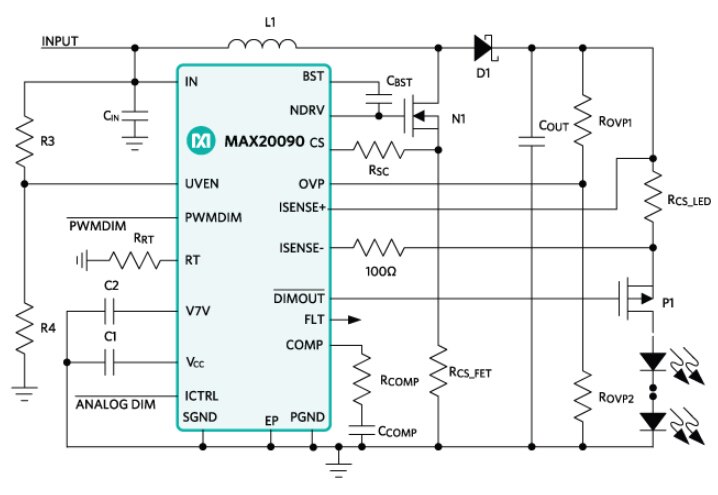

Analog Devices 的 MAX20090 是一款单通道、高亮度 LED (HB LED) 驱动器，在 -40°C 至 +125°C 汽车温度范围内工作。该器件采用 5 V 至 65 V 输入电压，最高输出电压为 65 V，可驱动 LED 灯串。该驱动器可在 LED 灯串的高压侧检测输出电流。为了在输出和接地或者电池输入之间提供短路保护，需要检测高压侧电流。PWM 输入可实现高达 1000:1 的 LED 调光比，且 CTRL 输入能在控制器中提供更多的模拟调光能力。该器件还包括一个故障标志（低电平有效 FLT），用于指示灯串的开路、短路和热关断故障。该器件内置扩频调制功能，可提升电磁兼容性。
