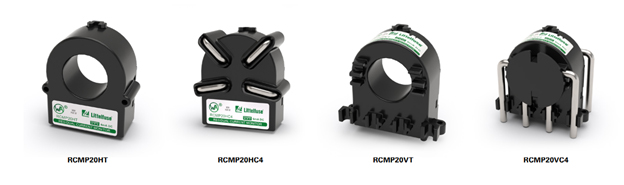

RCMP20-03 系列电流监控模块

Littelfuse RCMP20-03 系列是 AC/DC 敏感型剩余电流监控模块，可监控单相或多相装置中的接地故障、剩余或漏电流。根据 IEC 62752，该系列适合集成到电缆控制和保护装置中。电动汽车充电站可能会出现 AC 和 DC 故障电流。常见的 A 型剩余电流装置 (RCD) 不检测 DC 电流，这类故障电流可能会使保护装置失灵，让用户面临触电风险。需要在模式 2 充电站安装 RCMP20-03 系列作为 AC/DC 故障传感器，与 A 型 RCD 配合使用。

RCMP20-01系列是剩余直流电流监控模块（RDC-M 模块），用于监控单相或多相装置中的接地故障、剩余或漏电流。根据 IEC 62955 标准，RCMP20-01 系列监测器适合集成到模式 3 电动汽车充电中。电动汽车充电站可能会出现 AC 和 DC 故障电流。常见的 A 型 RCD 不检测直流电流，这类故障电流可能会使保护装置失灵，让用户面临触电风险。需要在模式 3 充电站安装 RCMP20-01 系列作为 DC 故障传感器，与 A 型 RCD 配合使用。

模式 2

便携式电缆控制和保护装置（IC-CPD）用于模式 2 电动汽车充电。RCMP20-03 系列符合 IEC 62752 标准，可同时执行 AC/DC 剩余电流检测功能，并在剩余电流超过规定值时打断受保护电路。模式 2 充电站标准 (IEC 62752) 要求同时检测 AC 和 DC 故障电流，以防电源 IC-ICP 连接 (即 A 型 RCD) 保护不足。

模式 3

根据 IEC 61851-1 标准和 IEC 60364-7-722 标准，永久连接的 AC 电动汽车充电站为模式 3 充电。RCMP20-01 系列监控 A 型 RCD 保护无法检测到的剩余直流电流。

功能

RCMP20-03 系列持续监控 AC 和 DC 剩余电流。当故障电流超过阈值，器件会发出跳闸信号。只要与合适的开关器件结合使用，该模块即会满足 IEC62752 IC-CPD 标准的要求。
