Analog Devices®5596 100 MHz 至 40 GHz 线性 dB RMS 功率检测器

Analog Devices 的 LTC5596 是一款高精度 RMS 功率检测器，可提供较宽的从 100 MHz 到 40 GHz 的射频输入带宽。这使得该器件适合各种射频和微波应用，如点对点微波链路、仪器仪表和功率控制应用。

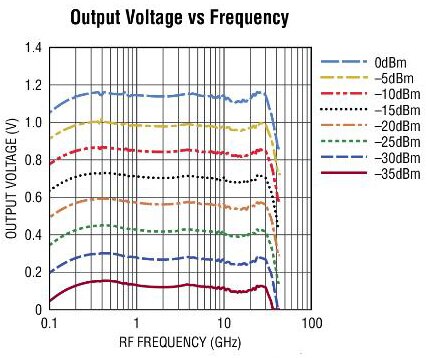

该检测器的 DC 输出电压是施加到射频输入上的平均信号功率的精确表示。该响应是线性 dB，在 35 dB 动态范围内具有 29 mV/dB 对数斜率，通常精度优于 ±1 dB。该检测器特别适合用于测量波峰因数（CF）高达 12 dB 的波形，和在测量期间波峰因素会显著变化的波形。

为了实现更高的精度和更低的输出纹波，可以通过在 FLTR 和 OUT 引脚之间连接一个电容器来从外部调节平均带宽。使能接口用于在主动测量模式和低功耗关断模式之间切换器件。

特性
超宽匹配输入频率范围：100 MHz 至 40 GHz 35 dB 线性动态范围（小于 ±1 dB 误差） 29 mV/dB 对数斜率 200 MHz 到 30 GHz 范围内 ±1 dB 平坦响应 精确测量高波峰因数（高达12 dB）调制波形的 RMS 功率		低功耗关断模式 低电源电流：3.3 mA（典型值）时为 30 mA 2 mm×2 mm、塑料 DFN8 小封装 I 级：-40°C 至 105°C 额定温度范围 H 级：-40°C 至 125°C 额定温度范围，具有保证的对数斜率和对数截距 ESD 额定值：3500 V HBM 和 1500 V CDM
应用
点对点微波链路 仪器和测量设备 军用无线电 LTE、Wi-Fi 和 WiMAX 无线网络		RMS 功率测量 接收和发送增益控制 RF PA 发射功率控制

视频：LTC5596 35 GHz RMS 检测器突破了动态范围的局限
