LTC5549 无源双平衡混频器

Analog Devices 的 LTC5549 是一种通用、无源、双平衡混频器，可用于上变频或下变频。 RF 端口专用于 2 GHz 至 14 GHz 频段，IF 端口则针对在 500 MHz 至 6 GHz 频段运行进行了优化。 采用集成 LO 缓冲放大器，以支持从 1 GHz 至 12 GHz 的 LO 频率，但 LO 功耗要求为 0 dBm。 LTC5549 低功耗，可提供高 IIP3 和输入 P1dB。 内部 LO 倍频器可由一个兼容 CMOS 的数字控制引脚启用，因此可以在低功耗、1/2 LO 输入频率下运行。 这使得混频器 LO 端口可配合现有频率合成器使用，如 LTC6946 和 LTC6948 系列。 LTC5549 集成度高且封装尺寸仅 2 mm × 3 mm，最大程度降低了解决方案成本、板空间和系统级差异。

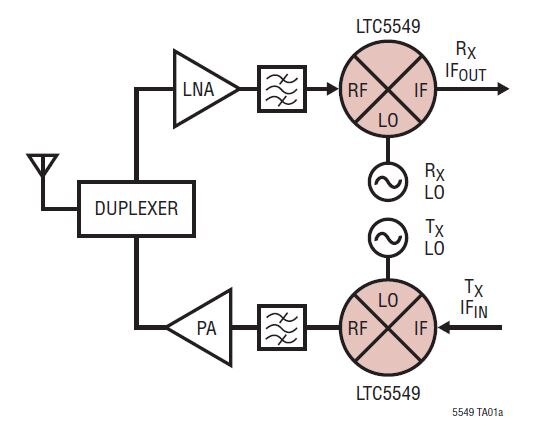

双平衡式微波混频器可转换 2 GHz 至 14 GHz

点击放大		点击放大
特性

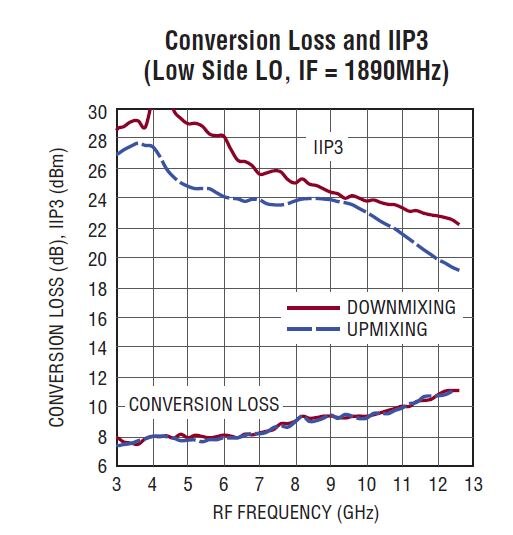

上变频或下变频 高 IIP3：5.8 GHz 时 +28.2 dBm，12 GHz 时 +22.8 dBm 5.8 GHz 时转换损耗 8.0 dB 5.8 GHz 时输入 P1dB 为 +14.3 dBm 集成 LO 缓冲器：0 dBm LO 驱动 可旁通集成式 LO 倍频器		低 LO RF 漏泄：<-30 dBm 50 Ω 单端 RF、LO 和 IF 端口 3.3V/115 mA 电源 快速接通/关断，用于 TDD 运行 2 mm × 3 mm、12 引线 QFN 封装
应用
微波收发器 无线回程 点对点微波 相控阵天线		C、X、Ku 波段雷达 测试设备 卫星调制解调器
