            具有可配置数字滤波器的 LTC2500 32 位过采样 ADC

                    Analog Devices 推出 32 位 SAR ADC，具有 0.5 ppm 的线性度，提供 148 dB 动态范围

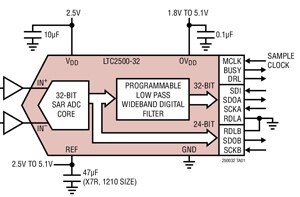

Analog Devices 具有可配置数字滤波器的 LTC2500 32 位过采样 ADC 图片 Analog Devices LTC23500-32 是低噪声、低功耗、高性能 32 位 ADC，带集成的可配置数字滤波器。这些器件采用 2.5 V 单电源，具有高达 ± V_REF 的完全差分输入范围，V_REF 介于 2.5 V 至 5.1 V。支持 0 V 至 V_REF 宽共模范围，简化了模拟信号调理要求。

LTC23500-32 同时提供两个输出代码：(1) 32 位数字滤波式高精度低噪声代码，和 (2) 32 位无延迟复合代码。可配置的数字滤波器对来自 SAR ADC 内核的数据流执行低通滤波和向下采样，提供 32 位滤波式输出代码，从而降低了测量噪声。32 位复合代码包含一个超范围检测位、一个代表差分输入电压的 24 位代码，和一个代表共模输入电压的 7 位代码。每个转换周期提供无延迟周期的 32 位复合代码。

数字滤波器可通过 SPI 兼容接口高度配置，具有多种不同的滤波器，可满足各种不同的应用需求。数字低通滤波器缓解了模拟抗锯齿的要求。多个 LTC2500 器件可以使用 SYNC 引脚轻松同步。

特性		应用
±0.5 ppm INL（典型值） 1 MSPS 时 104 dB SNR（典型值） 61 SPS 时 148 dB 动态范围（典型值）保证 32 位无丢码可配置的数字滤波器，具有同步缓解了抗锯齿滤波器要求双输出 32 位 SAR ADC 32 位数字滤波式低噪声输出 24 位差分 + 7 位共模 1 Msps 输出，具有超范围检测宽输入共模范围保证正常工作温度 85°C 1.8 V 至 5 V SPI 兼容串行 I/O 低功耗：1 MSPS 时 24 mW 24 引脚 7 mm × 4 mm DFN 封装		地震能源勘探自动测试设备高精度仪器仪表
