LT8603 四输出三通道降压转换器和升压控制器

Analog Devices 的 LT8603 PMIC 适用于启停/冷起动故障穿越、工业控制和电源应用

Analog Devices 的 LT8603 四输出三通道降压转换器和升压控制器图片Analog Devices 的 LT8603 是拥有四路 (4) 输出：两个 (2) 高输入降压开关稳压器、一个 (1) 低输入降压稳压器和一个升压控制器。通过将升压控制器配置为提供该芯片的 VIN 电源，LT8603 即使在升压输入电压明显低于稳压输出电压（例如汽车冷起动情况下）情况下，也能产生三个精确稳压的输出。或者说，由于升压控制器由一个降压稳压器输出来驱动或配置为 SEPIC，因此 LT8603 可在宽输入电压范围内提供四个精确稳压的输出。LT8603 拥有逐周期限流功能，可为所有降压稳压器、热关断和升压控制器提供提供稳健的调节，可承受反向电池连接和低至 -42 V 的负瞬态输入电压。LT8603 是汽车启停/冷起动故障穿越、工业控制和电源应用的理想选择。

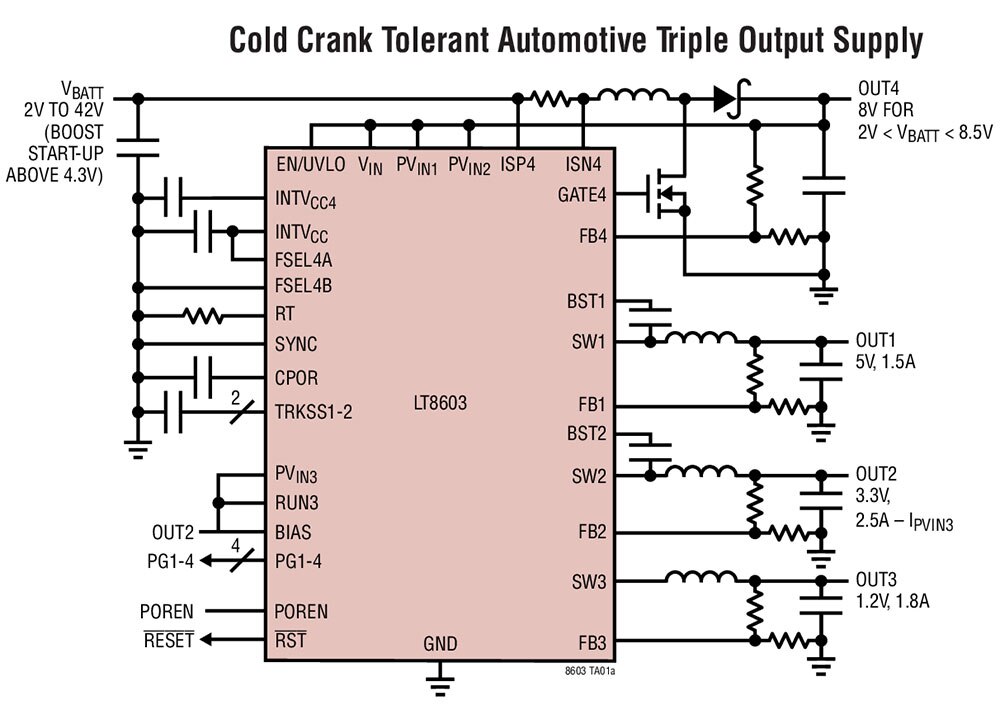

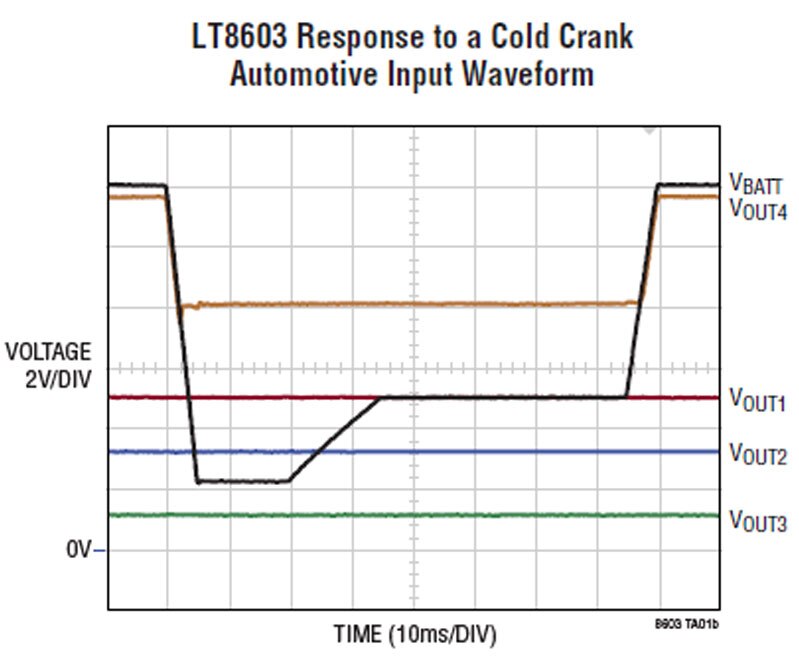

Analog Devices 的 LT8603 四输出三通道降压转换器和升压控制器原理图图片 Analog Devices 的 LT8603 四输出三通道降压转换器和升压控制器图形图片
特性
  • 灵活的电源系统能够提供四个稳压输出，且 VBATT << VOUT
  • 一个升压控制器允许降压转换器实现 VBATT << VOUT 的调节
  • 可选 Burst Mode® 操作可在高电压通道活动的情况下实现低至 28 μA 的 IQ
  • 工作温度范围：-40°C 至 +125°C (TJ)
  • 封装/外壳：40-QFN (6x6)

应用

  • 汽车启停和冷起动故障穿越
  • 工业控制
  • 电源
  • 两个高电压同步降压稳压器
    • 3 V 至 42 V 输入电压范围
    • 输出电流高达 2.5 A 和 1.5 A
  • 一个低电压同步降压稳压器
    • 2.6 V 至 5.5 V 输入电压范围
    • 输出电流高达 1.8 A

LT8603 Quad Output Triple Buck Converters and Boost Controllers

图片制造商零件编号描述可供货数量价格查看详情
IC REG BUCK ADJ QUAD 40QFNLT8603EUJ#PBFIC REG BUCK ADJ QUAD 40QFN17 - 立即发货$58.36查看详情
IC REG BUCK ADJ QUAD 40QFNLT8603IUJ#PBFIC REG BUCK ADJ QUAD 40QFN5 - 立即发货$62.76查看详情
IC REG BUCK ADJ QUAD 40QFNLT8603EUJ#TRPBFIC REG BUCK ADJ QUAD 40QFN0 - 立即发货$35.92查看详情
发布日期： 2018-02-13
