LT3652 2 A 太阳能电池充电器

Analog Devices 的 LT3652 降压充电器,适用于太阳能电源、远程监控和手持设备应用

Analog Devices 的 LT3652 2A 电池充电器图片Analog Devices LT3652 是一款由太阳能直接供电的降压型单片电池充电器 IC,适用于现代电池化学材料,采用 4.95V 至 32V 输入电压范围。LT3652 提供恒流/恒压充电特性,具有由外部编程设定、高达 2 A 的最大充电电流。LT3652 采用创新的输入稳压回路,通过控制充电电流将输入电压控制在一个可设定的水平。该充电器采用 3.3V 浮充电压反馈基准,因此可利用一个电阻分压器在 14.4V 以内设定任何所需的电池浮充电压。

LT3652 采用 4.95V 至 32V 的超宽输入范围,具有 40V 绝对最高的额定值,增添了系统裕量。此外,在采用未充分稳压的电源充电时,输入可能在过流条件下出现崩溃,此时输入电压稳压回路就会允许对该充电过程进行优化。该器件可为各种不同配置的电池组充电,包括 1 至 3 个串联的锂离子/聚合物电池、1 至 4 个串联的 LiFePO4(磷酸铁锂)电池和高达 14.4 V 的密封式铅酸蓄电池 (SLA)。具体应用包括太阳能供电系统、12V 至 24V 汽车设备和电池充电器。

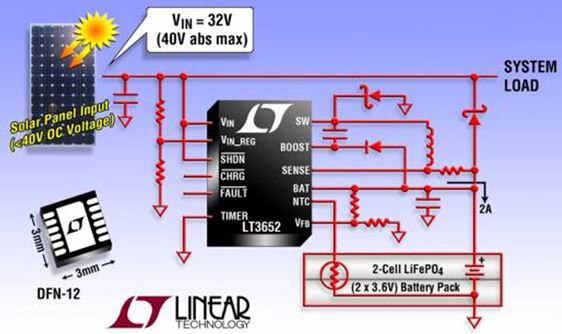

LT3652 可编程充电电流高达 2 A。这种独立的电池充电器不需要任何外部微控制器,并为用户提供了多种充电终止选择,如 C/10 或板载定时器。该器件的 1 MHz 固定开关频率有助于实现小型解决方案。浮充电压反馈的额定精确度为 ±0.5%,充电电流精确度为 ±5% 且 C/10 检测精确度 ±2.5%。一旦充电过程终止,LT3652 会自动进入低电流待机模式,将输入的电源电流降至 85 µA。在关断模式下,输入偏置电流降至 15 µA。为了实现自主充电控制,如果电池电压降至已设定浮充电压的 2.5% 以下时,自动充电功能会开始一个新充电周期。原理图

特性
  • 具有输入电源电压稳压回路,适用于在太阳能应用中进行峰值功率跟踪 (MPPT)
  • 宽输入电压范围:4.95 V 至 32 V(40V 绝对最高电压)
  • 充电电流可设定,最高 2A
  • 用户可选择充电终止方式:C/10 或板载充电终止定时器
  • 通过电阻器设定浮充电压,最高 14.4 V,以适应锂离子/聚合物、LiFePO4、SLA、NiMH/NiCd 化学材料
  • 1 MHz 固定频率
  • 0.5% 浮充电压基准精确度
  • 5% 充电电流精确度
  • 2.5% C/10 检测精确度
  • 二进制编码的集电极开路状态引脚
  • 3mm × 3mm DFN12 封装
  • 无需 VIN 阻流二极管使电池电压 ≤ 4.2V
应用
  • 太阳能电源/涓流充电
  • 远程监控站
  • 便携式手持仪器
  • 电池供电型应用
  • 12 V 至 24 V 汽车系统
  • LiFePO4(磷酸铁锂)应用

LT3652 2 A Battery Charger

图片制造商零件编号描述可供货数量价格
IC BATT CHG MULTI-CHEM 12DFNLT3652EDD#TRPBFIC BATT CHG MULTI-CHEM 12DFN7286 - 立即发货$85.31查看详情
IC BATT CHG MULTI-CHEM 12MSOPLT3652EMSE#TRPBFIC BATT CHG MULTI-CHEM 12MSOP3200 - 立即发货$85.31查看详情
IC BAT CHG MULT-CHEM 4-5CL 12DFNLT3652HVEDD#PBFIC BAT CHG MULT-CHEM 4-5CL 12DFN231 - 立即发货$92.80查看详情
IC BAT CHG MULT-CHEM 4-5CL 12DFNLT3652HVEDD#TRPBFIC BAT CHG MULT-CHEM 4-5CL 12DFN0 - 立即发货$41.51查看详情
IC BAT CHG MULTCHEM 4-5CL 12MSOPLT3652HVEMSE#TRPBFIC BAT CHG MULTCHEM 4-5CL 12MSOP4017 - 立即发货$92.80查看详情
IC BAT CHG MULT-CHEM 4-5CL 12DFNLT3652HVIDD#PBFIC BAT CHG MULT-CHEM 4-5CL 12DFN130 - 立即发货$98.90查看详情
IC BAT CHG MULT-CHEM 4-5CL 12DFNLT3652HVIDD#TRPBFIC BAT CHG MULT-CHEM 4-5CL 12DFN0 - 立即发货$45.08查看详情
IC BAT CHG MULTCHEM 4-5CL 12MSOPLT3652HVIMSE#TRPBFIC BAT CHG MULTCHEM 4-5CL 12MSOP7020 - 立即发货$98.90查看详情
IC BATT CHG MULTI-CHEM 12DFNLT3652IDD#PBFIC BATT CHG MULTI-CHEM 12DFN1073 - 立即发货$91.74查看详情
IC BATT CHG MULTI-CHEM 12DFNLT3652IDD#TRPBFIC BATT CHG MULTI-CHEM 12DFN0 - 立即发货$40.90查看详情
发布日期: 2013-10-11
