LT1997 增益可选漏斗放大器

Analog Devices 用于高压侧低传感、ADC 驱动器和工业数据采集前端的放大器。

Analog Devices LT1997 增益可选漏斗放大器图片Analog Devices 的 LT1997-2 是一款衰减型(漏斗)差分放大器,可用于将大差分信号转换为与 ADC 兼容的低电压范围。LT1997-3 将精密运算放大器与高匹配电阻器相结合,形成一个单芯片解决方案,可精确放大电压。

LT1997-2 将精密运算放大器与高匹配电阻器相结合,形成一个单芯片解决方案,无需外部元件即可精确衰减并进行电压电平位移 。它具有三个标准引脚可选增益选择(0.1、0.2 和 0.25),可进一步组合形成 0.0455 至 0.55 的增益(衰减为 1.82 至 22),精度达 0.006%(60 ppm)。LT1997-2 还可在非常宽的输入共模电压范围(±255 V)内工作,可在苛刻的工业环境中实现稳健的操作。其出色的电阻匹配导致共模抑制比大于 105 dB。

LT1997-3 特别适合用作差分放大器,其出色的电阻匹配导致共模抑制比大于 91dB。该放大器的最大输入补偿电压为 60μV,-3 dB 带宽为 1.1 MHz(增益 = 1)。LT1997-3 可在 3.3 V 至 50 V 的任何电源电压下工作,仅消耗 350μA 电源电流。输出通常在任一电源轨的 100 mV 以内摆动。

LT1997 的完全指定工作电压为 5 V 和 ±15 V,指定工作温度范围为 -40°C 至 +125°C。这些器件采用 16 引脚 MSOP 封装和 4 mm × 4 mm DFN14 封装。LT1997 是高压侧低传感、ADC 驱动器和工业数据采集前端的理想选择。

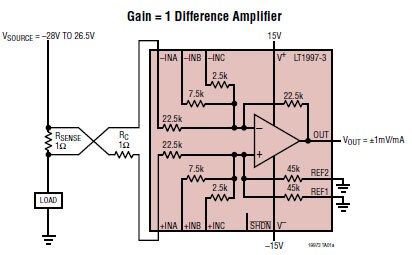

Analog Devices LT1997 增益可选漏斗放大器图(点击放大) Analog Devices LT1997增益可选漏斗放大器图的图片
特性 应用
  • 精确衰减:增益 = 0.1、0.2、0.25
  • ±255 V 共模电压范围
  • 最小 91 dB/105 dB CMRR(增益 = 0.1)
  • 0.006%(60 ppm)最大增益误差
  • 1 ppm/°C 最大增益误差漂移
  • 2 ppm 最大增益非线性度
  • 供电电压范围:3.3 V 至 50 V
  • 轨至轨输出
  • 350 μA 供电电流
  • 60 μ/80 μV 最大运算放大器补偿电压
  • 1 MHz -3 dB 带宽(增益 = 0.1)
  • 低功耗关断:20 µA
  • MSOP 和 DFN 封装
  • ADC 驱动器
  • 高压至低压电平转换
  • 双向宽共模范围电压和电流检测
  • 工业数据采集前端
  • 替代隔离电路
  • 差分到单端转换
  • 高压侧或低压侧电流检测

LT1997 Gain Selectable Funnel Amplifiers

图片制造商零件编号描述可供货数量价格查看详情
IC OPAMP GP 1 CIRCUIT 14DFNLT1997HDF-2#PBFIC OPAMP GP 1 CIRCUIT 14DFN0 - 立即发货$102.73查看详情
IC OPAMP GP 1 CIRCUIT 14DFNLT1997IDF-2#PBFIC OPAMP GP 1 CIRCUIT 14DFN144 - 立即发货$92.63查看详情

Evaluation Board

图片制造商零件编号描述放大器类型输出类型压摆率可供货数量价格查看详情
DEMO BOARD FOR LT1997DC2551A-ADEMO BOARD FOR LT1997通用单端,满摆幅0.75V/µs1 - 立即发货$489.14查看详情
发布日期: 2018-08-14
