超低密度 FPGA – Lattice Semiconductor | DigiKey Electronics

低功耗、小基底面、超值

行业领先的超低密度 FPGA 产品组合

Lattice 提供最完整、最全面的超低密度 FPGA 产品组合 - 适合从瞬时启动系统控制、灵活 I/O 扩充,到那些需要超低成本和功耗且具有实现胶合逻辑和桥接的优化功能的应用。 从移动手持设备到前沿的通信基础设施,Lattice 提供的是能够最小化成本和功耗,同时又能最大化价值的解决方案。 两个互补的系列解决了设计人员所面临的诸多系统级问题。

具有超低密度 FPGA 段最多优势的两个系列

  • 经济实惠
    • 针对各种各样成本敏感型应用而优化
  • 超低功耗
    • 静态电流低至 25μA
  • 特性丰富
    • 瞬时启动,开机时间小于 1ms
    • 预先设计好的来源同步 I/O 支持 DDR、DDRX2、DDRX4
    • 优化用于高清视频 – MIPI-DBI/DPI
  • 宽封装组合,具有超小基底面和最高 I/O 选择
    • 基底面小至 2.5 x 2.5 mm
    • 多达 334 个 I/O
    • 0.4 mm BGA 间距,适合智能手机和平板电脑应用

iCE40:最超值、最小基底面、最低功耗

  LP 系列(低功耗) HX 系列(高性能)
特性 LP384 LP1K LP4K LP8K HX1K HX4K HX8K
查询表 (LUT) 384 1280 3520 7680 1280 3520 7680
嵌入式 RAM 位数 0 64K 80K 128K 64K 80K 128K
锁相环数 0 1 2 2 1 2 2
典型核心电流 (μA) 21 100 360 360 267 667 1100

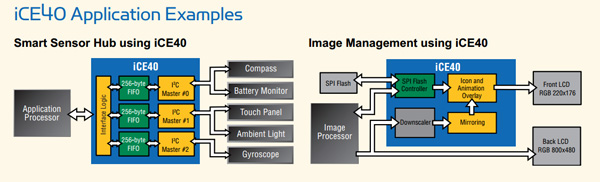

iCE40 图形图片

概览

iCE40 FPGA 是行业最经济实惠的超低密度 FPGA。 iCE40 具有采用 40nm 工艺的独特非易失性配置存储器,适合用于各种成本敏感型应用,包括智能手机、数码相机、平板电脑以及任何其它需要成本敏感型胶合逻辑和桥接功能的应用。 凭借低至 10μA 的待机电流,iCE40 FPGA 能够让功率受限型设备的设计人员快速、简单地添加新功能并推向市场。 iCE40 采用世界上最小的塑料式 0.4mm 间距的 BGA 封装,大大节省了板空间。

超低功耗

电池寿命最大化对移动手持设备应用至关重要。 Lattice iCE40 FPGA 经过优化,可按任何速度实现低功耗。

Lattice WLCSP

先进的小外形尺寸

iCE40 FPGA 使用当今最先进的封装技术,能满足移动、便携和空间极其受限型设备的严苛要求。 iCE40 FPGA 的封装尺寸小至 2.5 x 2.5mm,让设计人员快速将更多种功能集成到小得多的空间中。

MachXO2:最好的 I/O 和嵌入功能

特性 XO2-
256
XO2-
640
XO2-
640U
XO2-
1200
XO2-
1200U
XO2-
2000
XO2-
2000U
XO2-
4000
XO2-
7000
密度 LUT 数 256 640 640 1280 1280 2112 2112 4320 6864
EBR RAM (Kb) 0 18 64 64 74 74 92 92 240
EBR RAM 块(9 Kb/块) 0 2 7 7 8 8 10 10 26
分配的 SRAM (Kb) 2 5 5 10 10 16 16 34 54
用户闪存 (Kb) 0 24 64 64 80 80 96 96 256
PLL 0 0 1 1 1 1 2 2 2
  典型静态功率
ZE (mW) 0.019 0.033   0.070   0.098   0.153 0.230
HC (mW) 4 7 13 13 18 18 32 32 48
HE (mW)           2 3 3 5

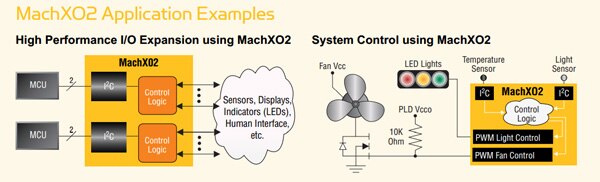

MachX02 图片

概览

MachXO2 FPGA 史无前例地在单一器件中同时实现了低成本和高功能性的混合。 通过使用 65nm 嵌入式闪存和创新的设计,MachXO2 器件实现了高系统性能、强大的架构、对增强 I/O 特性的支持、片载用户闪存、片载稳压器、硬控制功能以及灵活的安全特性。

片载闪存

  • 同时存储用户数据和设备逻辑配置
  • 非易失性、瞬时启动(小于 1ms)以及采用单一器件——同时全部保持可重复编程能力
核心逻辑图片

嵌入式功能块

  • 两个 I2C 和一个 SPI 接口内核以及定时器/计数器的硬实现
  • 所有功能均可同时从外部和器件内部访问
MachX02 核心逻辑图片

sysIO™ 缓冲器

  • 可编程 sysIO 支持广泛的接口
  • 输入磁滞、热插拔和片载差分端接

高级时钟技术

  • 全功能 PLL
  • 具有 +/-5% 精度和 2-133MHz 工作频率的片载振荡器
sysClock PPL 图片

非对称 I/O 组合

  • 每个设备均具有非对称 I/O 存储体,以灵活地连接不同的接口
  • 支持 1.2、2.5 或 3.3V 核心电压
IO 组合图片

开发套件和评估板

评估板图片

Lattice 提供众多开发套件和评估板,这是一个完整而简单易用的平台,能够评 iCE40 和 MachXO2 系列的性能,或帮助定制设计的开发。

产品 器件 描述
iCEblink40™
评估套件
iCE40LP1K,iCE40HX1K 针对低功耗 iCE40 FPGA 的低成本平台
  • USB 编程、调试、虚拟 I/O
  • 四个电容式触摸按钮和 LED
  • 1 Mb SPI 串行配置 PROM
iCEman40™
评估套件
iCE40HX8K 快速开发 iCE40 FPGA 原型的易用型平台
  • USB 编程、调试、虚拟 I/O
  • 四个 LED、27MHz 和 32kHz 时钟源
MachXO2 Pico
开发套件
XO2-1200ZE 低成本的 MachXO2 开发平台
  • 电池或 USB 供电
  • 4 字符 LCD 显示器,电容式触摸按钮
MachXO2
分线板
LCMXO2-7000HE-B-EVN 提供 MachXO2 完全 I/O 访问的简单低成本板
  • LED,原型开发区域
  • USB 供电和编程
  • 可下载演示
MachXO2 控制开发套件 XO2-4000HC 用于系统控制的全功能 MachXO2 开发平台
  • 带有 4320 LUT 的 XO2-4000HC FPGA
  • 两个 7:1 LVDS 源和一个输出
  • 128 Mb LPDDR 存储器和 4Mb SPI 闪存
  • 电流和电压传感器电路
  • MicroSD 存储卡插座,扩展针座
Diamond-E-12M 开发软件 Lattice Diamond 设计软件是针对成本敏感型低功耗 Lattice FPGA 架构提供的尖端设计和实现工具。
Diamond-I-12M 磁盘 Diamond 软件 DVD 介质。 不含 Diamond 许可证。
ALDEC-USBKEY USB 密钥 浮动许可证
HW-USBN-2A 硬件 USB 编程电缆
HW-DLN-3C 硬件 并行端口编程电缆

资源

iCE40 和 MachXO2 资源

产品手册

原理图符号


白皮书

iCE40 资源

应用说明

参考设计

白皮书


产品手册

MachXO2 资源

应用说明

用户手册

HSPICE


产品手册

参考设计

白皮书
