MA01 系列浮动板对板连接器

JAE 的高速板对板连接器专为汽车和工业应用而设计

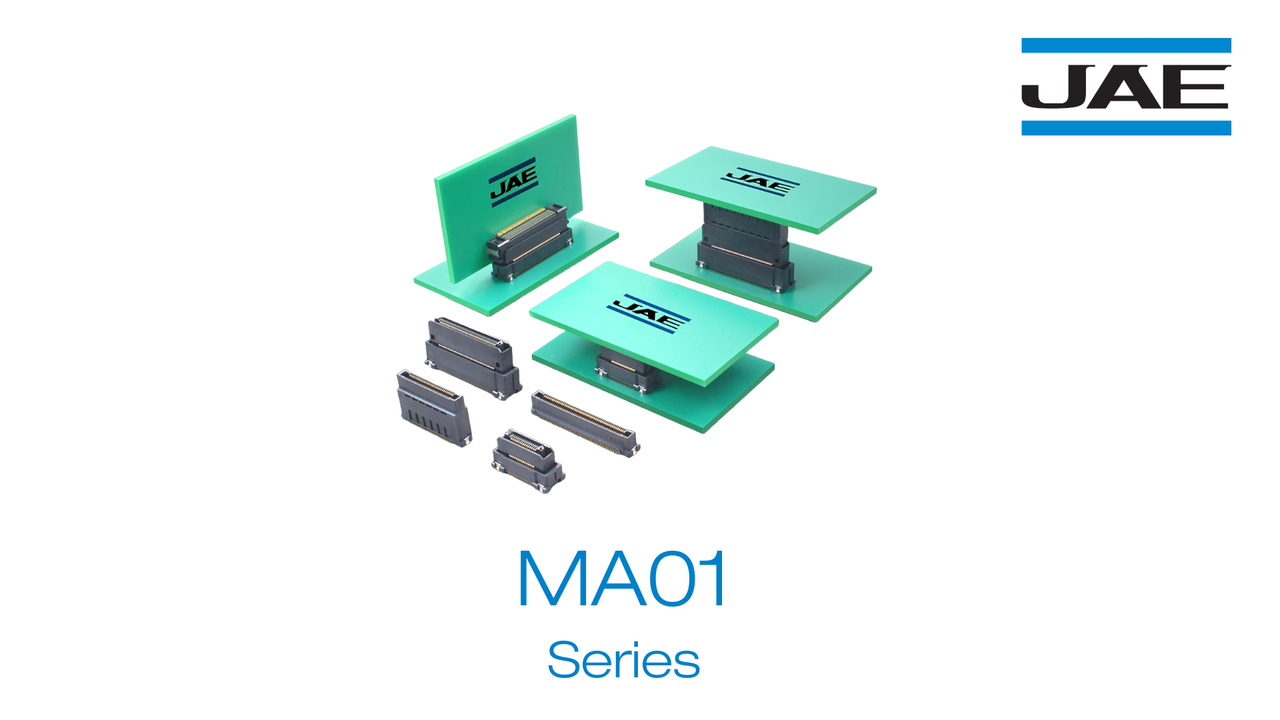

JAE MA01 系列浮动板对板连接器的图片JAE 的 MA01 系列高速板对板连接器具有浮动技术和工业级强度,可在高冲击和振动环境中提供出色的性能。该连接器在 X 和 Y 方向上具有 ±0.5 mm 的浮动结构,可以吸收由自动化机械进行的安装和组装过程中引起的位置偏移/未对准,从而为全自动生产提供了理想的解决方案。为了提供额外的强度和耐用性,AX01 系列采用双触点结构,随着时间的流逝,其插入力更低,耐磨性更高。结合其 8 Gbps+ 高速性能和紧凑型设计,这些连接器是浮动技术市场的领导者。

功能

  • 浮动公差:在 X 和 Y 方向上为 ±0.5 mm
  • 堆叠高度公差(板之间):Z 轴方向为 ±0.5 mm
  • 两点接触结构确保高接触可靠性
  • 滚动表面接触结构可实现低插入力和拔出力
  • 8 Gbps+ 高速传输(10 GBASE-KR 和 PCIe Gen3)
  • 特殊的配合导轨结构可防止 PCB 组装过程中的未对准情况(配合导轨长度:±1.0 mm)
  • 支持自动安装
  • 允许在一个板上使用多个连接器
  • 键控以防止错配
  • 清晰可见,便于目视检查焊点
应用
  • 车载设备(ADAS-ECU、中央网关等)
  • 工厂自动化设备
  • 半导体制造设备
  • 办公设备
  • 通信设备
  • 测量设备
  • 广播设备
  • 游戏机和游艺机

MA01 Series Floating Board-to-Board Connectors

图片制造商零件编号描述可供货数量价格查看详情
FLOATING SIDE B2B CONNECTOR, 30MA01F030VABBR300FLOATING SIDE B2B CONNECTOR, 30249 - 立即发货$36.71查看详情
FLOATING SIDE B2B CONNECTOR, 40MA01F040VABBR300FLOATING SIDE B2B CONNECTOR, 40296 - 立即发货$47.21查看详情
RIGID SIDE B2B CONNECTOR, 30 POSMA01R030VABBR600RIGID SIDE B2B CONNECTOR, 30 POS1447 - 立即发货$35.41查看详情
RIGID SIDE B2B CONNECTOR, RIGHTMA01R040HAYBR600RIGID SIDE B2B CONNECTOR, RIGHT1134 - 立即发货$47.54查看详情
发布日期: 2021-07-30
