用于主要家庭应用的 Infineon 嵌入式电源和照明解决方案

冰箱、洗衣机、洗碗机、甚至咖啡机等主要家电已从提供便利的帮手发展成为家中室内设计和通讯不可或缺的要素。 集成式 LED 照明让电器成为高级组件，与环境融合而不失美感。

这些先进的智能电器需要高效工作，同时要与家庭环境相协调。 设计精良的高效辅助电源可提供智能功能所需的稳定直流电压和电流。 电器中嵌入的智能控件利用此电能驱动智能功能，从而使电器成为互联世界中的有用工具。

鉴于目前需要更快地将产品推向市场，同时不能牺牲效率与系统效能，Infineon 针对主要家电提供了辅助式 SMPS 全面系统解决方案。 选择 Infineon 作为您的合作伙伴，您将能够专注于让主要家电与众不同的功能，而不必担心是否需要开发复杂电源和微控制器子系统。

全面的系统解决方案

  • 极大缩短产品上市时间的易用基准/高能效解决方案
  • 高度集成 CoolMOS™ 和多功能 PWM 控制器解决方案，具有高能效且外部元器件更少

主要优点

  • 高性价比产品
  • 快速面市
  • 非常灵活的高集成度解决方案，从低成本型到高能效型皆有供应
  • 稳健的开关电源，确保主要家电的可靠性

根据您的功率和能效要求，您在 Infenion 总能找到高度集成的即用解决方案，不管是最低成本型还是已知功率等级下的最高能效型。

Infineon 的 CoolSET™ 产品系列

Infineon 的第五代 CoolSET™ 产品系列搭配最新的 700V 和 800V CoolMOS™ P7 系列（采用 DIP-7 和 DSO-12 封装），可提供高性能。 第五代 CoolSET™ 专为主要家电辅助电源量身打造，能提供高达 42W 的输出功率。

借助创新准谐振实现方式和智能化的数字自适应算法，PWM 控制器能在不同交流线路输入条件下最大限度减少开关频率的扩频。 这种创新的方式允许 SMPS 设计人员开发具有更高开关频率的应用，以充分利用更小的磁性元件并降低系统 BOM 成本。 为了提高系统稳健性，CoolSET™ 系列采用了线路输入过压保护和过压/欠压保护。 这种高度集成水平可降低 BOM 成本，因为需要的外部元器件变少，而设备的高能效也减少了热管理工作。

CoolSET™ 系列设备具有完善的保护特性。 VCC 和 CS 引脚接地短路保护可防止由于异常启动条件造成的控制器损坏。 所有保护模式都具有自动恢复特性，可最大程度减少对系统操作的任何中断。

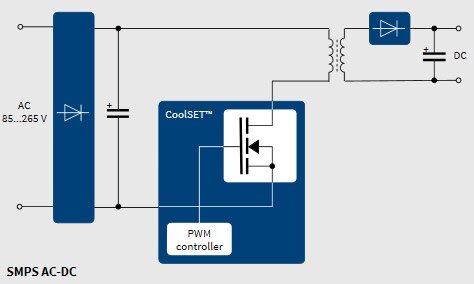

SMPS AC-DC

主要优点

  • 高度集成
  • 方便设计的解决方案
  • 具有成本竞争力的产品

700V/800V 准谐振固定频率 CoolSET™ 产品组合

Max Pout 85 ~ 300 vac Ta=50 oC 15 - 16 W 21 - 23 W 25 - 27 W 30 - 32 W 40 - 42 W
DIP-7 ICE5QR4770AZ
ICE5QR4780AZ		 ICE5QR2270AZ
ICE5QR2280AZ		   ICE5QR1070AZ ICE5QR0680AZ
DSO-12 ICE5QR4770AG
ICE5GR4780AG		   ICE5QR1680AG   ICE5QR0680AG

集成 LED 照明

在消费者需求的带动下，目前除了功能性照明外，还要为主要家电开发其他特性。 目前市场趋势包括环境光照和照明等美观特性。 集成电路 (IC) 可提供集成这些新特性所需的技术，同时又能满足严格的能源要求。

Infineon 可提供用于 LED 灯条和多通道 LED 解决方案的各种高性价比线性和降压 LED 驱动器控制 IC 产品组合，驱动电流从最低 10 mA 到最高 500 mA 不等。

LED 灯条和多通道 LED 应用都需要恒定的电压输入，通常不超过 60 V。每个 LED 灯条或通道（常用于局部照明）都需要一个 LED 驱动器 IC，不超过 250 mA 的 LED 电流通常需要线性 LED 驱动器 IC，更高的 LED 驱动电流则需要开关模式 LED 驱动器 IC。

LED 灯条

采用线性 LED 驱动器 IC 的应用需要低电压开销，以便串联叠接尽可能多的 LED。 如此便可提高能效并降低 LED 板上的热过载，这是市场上需要的两大特性。

多通道 LED

当需要高光输出和低输出电压（小于 60V）时，多通道 LED 是理想的选择。 采用开关模式 LED 驱动器的高电流应用面临的关键挑战包括电流精度、PWM 和模拟调光，以及热保护。

Infineon 的 LED 灯条和多通道 LED 产品

Infineon 高性价比的优质元件产品组合，是目前最适用于您 LED 照明解决方案的元件。 Infineon 的两个主要产品系列， 即 BCR 和 ILD 系列是您的不二之选。

这两个系列都有集成功率级的稳压器阵列，以及通过输出级的灵活调节实现最大可扩展性的控制器阵列。

通过 Infineon 实现极致的 LED 灯条和多通道 LED 设计，并探索这些产品以了解更多细节。

ILD 系列图片

ILDxxxx 系列

线性 LED 驱动器 IC

Infineon DC-DC LED 驱动器 IC 支持 150 mA 到 3 A 的电流。ILD4000 是低成本 DC-DC LED 驱动器 IC 系列，具有 40 V 的击穿电压和基本热保护。 ILD6000 是功能最多的 DC-DC LED 驱动器 IC，具有 60 V 的击穿电压和高级热保护。 采用 ILD 系列，在各种工作条件下都能实现高达 98% 的设计能效。

主要特性和优势 - ILD

  • 输出电流可扩展
  • 40 V 和 60 V 的不同击穿电压
  • 非常低成本的 40 V 设备
  • 60 V 系列具有高级特性，包括
    • 高级热保护
    • 高精度
    • 高达 1.5 A 输出电流的集成 MOSFET
    • 高达 3 A 外部 MOSFET
BCR 系列图片

BCRxxxx 系列

开关模式 LED 驱动器 IC

Infineon BCR 适合从 10 至 250 mA 的驱动电流。 BCR 线性稳压器可确保无论工作温度如何，驱动电流始终受到严格控制。 该特性有助于即使在严苛环境条件下工作也可实现应用设计的使用寿命和可靠性。 BCR 还适用于高频 PWM 调光，提供无闪烁照明解决方案。

主要特性和优势 - BCR

  • 不同击穿电压
  • 极低成本的解决方案
  • 可调节的输出电流
  • 超低压降版本

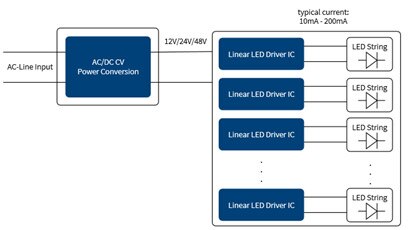

解决方案 I： CoolSET™ + BCR

解决方案 I 图片

解决方案 II： CoolSET™ + ILD

解决方案 II 图片
产品类型 分组 拓扑 VS
(min) [V]		 VS
(max) [V]		 Iout (typ)
[mA]		 Iout (max)
[mA]		 调光 封装 Ptot (max)
(mW)
BCR401U 用于低功耗 LED 的 LED 驱动器 线性 1.4 + VfLED 40 10 65 PWM SC74 750
BCR401W 1.2 + VfLED 18 10 60 PWM SOT343 500
BCR402U 1.4 + VfLED 40 20 65 PWM SC74 750
BCR402W 1.4 + VfLED 18 20 60 PWM SOT343 500
BCR405U 1.4 + VfLED 40 50 65 PWM SC74 750
产品类型 分组 拓扑 VS
(min) [V]		 VS
(max) [V]		 Iout (typ)
[mA]		 Iout (max)
[mA]		 调光 封装 Ptot (max)
(mW)
BCR320U 用于中功率 LED 的 LED 驱动器 线性 1.4 + VfLED 24 + VfLED 250 300 否 SC74 1000
BCR321U 1.4 + VfLED 24 + VfLED 250 300 数字输入引脚 SC74 1000
BCR420U 1.4 + VfLED 40 + VfLED 150 200 否 SC74 1000
BCR421U 1.4 + VfLED 40 + VfLED 150 200 数字输入引脚 SC74 1000
BCR450 LED 控制器 3 27 70 扩展开关 数字输入引脚 SC74 500
产品类型 分组 拓扑 VS (min)
[V]		 VS (max)
[V]		 Iout (typ)
[mA]		 Iout (max)
[mA]		 Ptot (max)
(mW)
ILD6150 用于高功率 LED 的 LED 驱动器 降压 4.5 60 1500 1500 -
ILD6070 4.5 60 700 700 -
ILD4035 E6327 4.5 40 350 400 1000
ILD4001 E6327 LED 控制器 IC 4.5 42 10 3000 500
