用于 FFC/FPC 型连接的 FH 系列连接器

Hirose 的 FH 系列连接器专用于柔性扁平电缆 (FFC) 或柔性印刷电路 (FPC) 的连接。 这些连接器的触头间距为 0.2 - 1.0 mm,具有各种不同的接触点,顶部、底部或双触点(顶部和底部)。 典型应用包括连接 LCD 与印刷电路板,以及大量板对板连接应用。

0.5 mm 间距 FFC/FPC SMT 连接器

点击图片放大

0.20 mm 和 0.30 mm 间距表

FH12 系列

FH12 系列,FFC/FPC

  • 间距:0.5 mm 和 1.0 mm
  • 高度: 2.0 mm
  • 深度:5.4 mm
  • 触头样式:底部接触
  • 引脚数:6 - 60
FH12 系列产品页 FH12 系列详细了解
FH34SRJ 系列

FH34SRJ 系列,FFC/FPC

  • 间距:0.5 mm
  • 高度: 1.0 mm
  • 深度:3.2 mm
  • 额定电流:0.5 A
  • 触头样式:顶部接触
  • 引脚数:4 - 40
FH34SRJ 系列产品页 FH34SRJ 系列详细了解
FH19C 系列

FH19C 系列,FFC/FPC

  • 间距:0.5 mm
  • 高度:0.9 mm
  • 深度:3.0 mm
  • 额定电流:0.5 A
  • 触头样式:底部接触
  • 引脚数:4 - 50
FH19C 系列产品页 FH19C 系列详细了解
FH52/FH52E 系列

FH52/FH52E 系列,FFC/FPC

坚固耐型连接器的图片
  • 间距:0.5 mm
  • 高度: 2.0 mm
  • 深度:5.7 mm
  • 额定电流:0.5 A
  • 触头样式:底部接触
  • 引脚数:8 - 68
FH52/FH52E 系列产品页
FH28 系列

FH28 系列,FFC/FPC

坚固耐型连接器的图片
  • 间距:0.5 mm
  • 高度: 2.55 mm
  • 深度:6.4 mm
  • 额定电流:0.5 A
  • 引脚数:10 - 80
FH28 系列产品页 FH28 系列详细了解
FH33 系列

FH33 系列,FFC/FPC

  • 间距:0.5 mm
  • 高度:1.2 mm
  • 深度:2.5 mm
  • 额定电流:0.5 A
  • 触头样式:底部接触
  • 引脚数:6 - 45
FH33 系列产品页 FH33 系列详细了解
FH40 系列

FH40 系列,FPC

坚固耐型连接器的图片
  • 间距:0.5 mm
  • 高度:5.80 mm
  • 深度:3.55 mm
  • 额定电流:0.5 A
  • 触头样式:垂直
  • 引脚数:20 - 80
FH40 系列产品页 FH40 系列详细了解
FH50 系列

FH50 系列,FFC/FPC

坚固耐型连接器的图片
  • 间距:0.5 mm
  • 高度:3.7 mm
  • 深度:8.3 mm
  • 额定电流:0.5 A
  • 触头样式:底部接触
  • 引脚数:28 - 80
FH50 系列产品页
FH41 系列

FH41 系列,屏蔽式 FFC

  • 间距:0.5 mm
  • 高度: 2.5 mm
  • 深度:6.2 mm
  • 额定电流:0.5 A
  • 触头样式:底部接触
  • 引脚数:28 - 68
FH41 系列产品页 FH41 系列详细了解
FH48 系列

FH48 系列,屏蔽式 FFC

  • 间距:0.5 mm
  • 高度: 6.18 mm
  • 深度:4.7 mm
  • 额定电流:0.5 A
  • 引脚数:20 - 68
FH48 系列产品页 FH48 系列详细了解

0.3 mm 间距 FH 连接器

点击图片放大

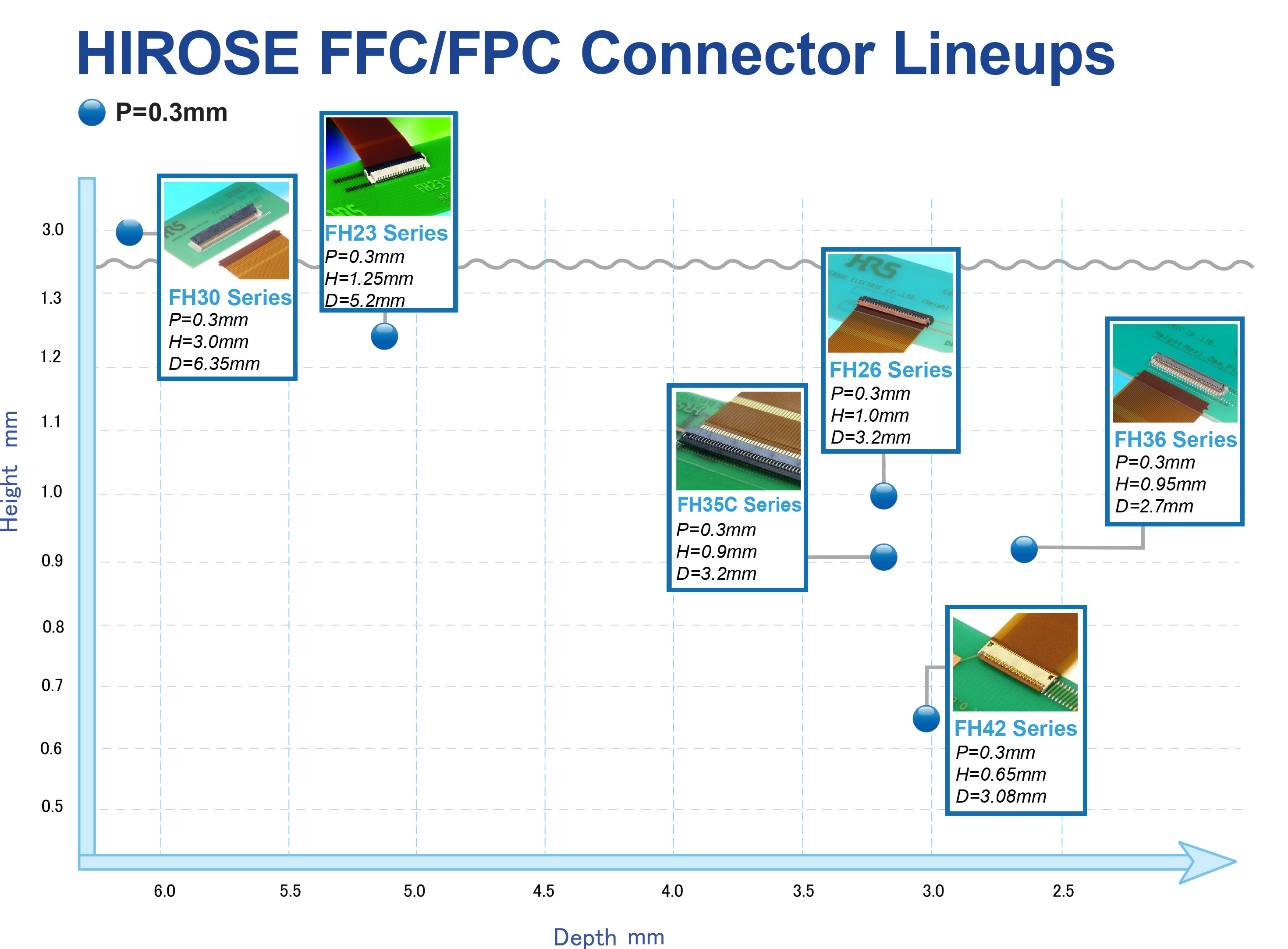

0.30 mm 间距表

FH42 系列

FH42 系列,FPC

  • 间距:0.3 mm
  • 高度: 0.65 mm
  • 深度:3.08 mm
  • 额定电流:0.2 A
  • 触头样式:顶部接触
  • 引脚数:11 - 41
FH42 系列产品页 FH42 系列详细了解
FH35C 系列

FH35C 系列,FPC

  • 间距:0.3 mm
  • 高度:0.9 mm
  • 深度:3.2 mm
  • 额定电流:0.2 A
  • 触头样式:顶部/底部触头
  • 引脚数:9 - 61
FH35C 系列产品页 FH35C 系列详细了解
FH36 系列

FH36 系列,FPC

  • 间距:0.3 mm
  • 高度: 0.95 mm
  • 深度:2.07 mm
  • 额定电流:0.2 A
  • 触头样式:底部接触
  • 引脚数:15 - 61
FH36 系列产品页 FH36 系列详细了解
FH26 系列

FH26 系列 FPC 连接器

  • 间距:0.5 mm
  • 高度: 1.0 mm
  • 深度:3.2 mm
  • 额定电流:0.2 A
  • 触头样式:底部接触
  • 引脚数:13 - 71
FH26 系列产品页 详细了解 FH26 系列
FH23 系列

FH23 系列,FPC

  • 间距:0.3 mm
  • 高度: 1.25 mm
  • 深度:5.2 mm
  • 额定电流: 0.3 A
  • 触头样式:底部接触
  • 引脚数:15 - 71
FH23 系列产品页
FH30 系列

FH30 系列,FPC

  • 间距:0.3 mm
  • 高度: 3 mm
  • 深度:6.35 mm
  • 额定电流:0.15 A
  • 触头样式:底部接触
  • 引脚数:60 - 90
FH30 系列产品页

0.2 mm 间距 FH 连接器

点击图片放大

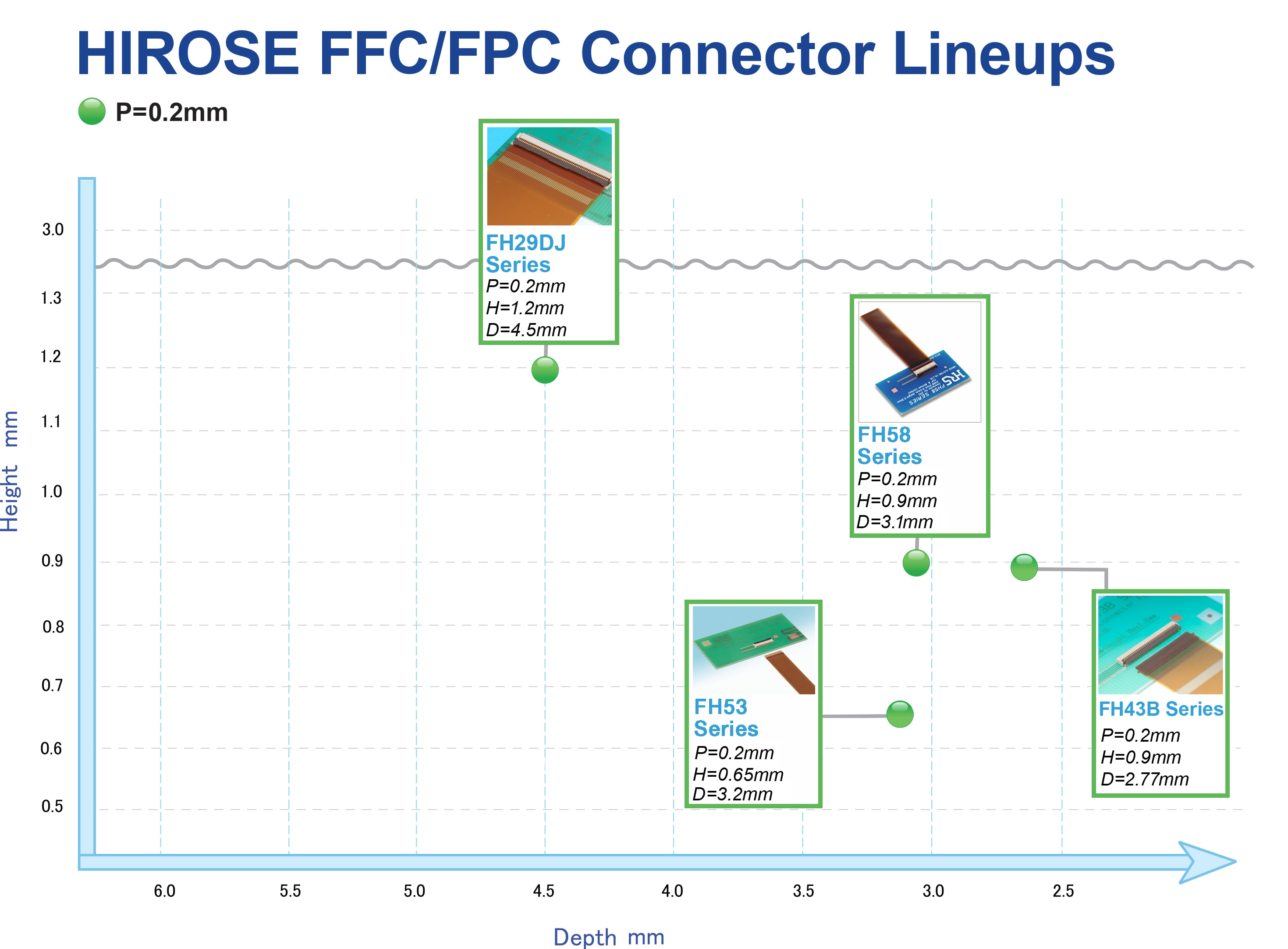

0.20 mm 间距表

FH43B 系列

FH43B 系列,FPC

  • 间距:0.2 mm
  • 高度:0.9 mm
  • 深度:2.77 mm
  • 额定电流:0.2 A
  • 触头样式:底部接触
  • 引脚数:21 - 71
FH43B 系列产品页 FH43B 系列详细了解
FH29DJ 系列

FH29DJ 系列,FPC

  • 间距:0.2 mm
  • 高度:1.2 mm
  • 深度:4.5 mm
  • 额定电流:0.25 A
  • 触头样式:底部接触
  • 引脚数:22 - 120
FH29DJ 系列产品页
FH58 系列

FH58 系列,FPC

  • 间距:0.2 mm
  • 高度:0.9 mm
  • 深度:3.1 mm
  • 额定电流:0.2 A
  • 触头样式:顶部/底部触头
  • 引脚数:31 - 51
FH58 系列产品页
FH53 系列

FH53 系列,FPC

  • 间距:0.2 mm
  • 高度: 0.65 mm
  • 深度:3.2 mm
  • 额定电流:0.2 A
  • 触头样式:顶部接触
  • 引脚数:41
FH53 系列产品页
