微型板对板连接器产品线

工程师们在设计中经常遇到在两点之间传输信号的问题。 Hirose 的板对板连接器为您提供创新型高性价比解决方案。 Hirose 连接器产品的触头间距在 0.35 - 5.0 mm 之间，提供信号/电源触头选择，具有屏蔽和高速能力、多种引脚数、不同的端接形式和许多高度组合，因此成为能满足任何一种应用要求的互连解决方案。

0.5 mm 间距微型板对板连接器

点击图片放大

0.5 mm 间距表

DF12 系列

DF12 系列、板对板

  • 间距：0.5 mm
  • 叠接高度：3.0、3.5、4.0、5.0 mm
  • 深度：4.60 mm
  • 额定电流： 0.3 A
  • 引脚数：10 - 80
DF12 系列产品页 DF12 系列详细了解
DF17 系列

DF17 系列、板对板

  • 间距：0.5 mm
  • 叠接高度：4.0、5.0、5.5、6.0、6.5、7.0、8.0 mm
  • 深度：5.7 mm
  • 额定电流： 0.3 A
  • 引脚数：20 - 80 针位
DF17 系列产品页
DF23 系列

DF23 系列，板对板/板对 FPC

  • 间距：0.5 mm
  • 叠接高度：1.5 mm
  • 深度：6.0 mm
  • 额定电流： 0.3 A
  • 引脚数：10 - 60
DF23 系列产品页

0.4 mm 间距微型板对板连接器

点击图片放大

0.4 mm 间距表

DF40 系列

DF40 系列、线对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：1.5 mm 至 4.0 mm
  • 深度：3.38 mm
  • 额定电流： 0.3 A
  • 引脚数：10 至 100
DF40 系列产品页 DF40 系列详细了解
DF37 系列

DF37 系列、线对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：0.98 mm 和 1.5 mm
  • 深度：2.98 mm
  • 额定电流： 0.3 A
  • 引脚数：10 - 74
DF37 系列产品页 DF37 系列详细了解
DF30 系列

DF30 系列、线对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：0.9 mm
  • 深度：4.56 mm
  • 额定电流： 0.3 A
  • 引脚数：20、22、24、30、34、40、50、60、70、80
DF30 系列产品页
DF18 系列

DF18 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：1.5 mm
  • 深度：5 mm
  • 额定电流： 0.3 A
  • 引脚数：20 - 12 针位
DF18 系列产品页
BM10 系列

BM10 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：0.6/0.8 mm
  • 深度：2.98 mm
  • 额定电流： 0.3 A
  • 引脚数：10 - 60
BM10 系列产品页 BM10 系列详细了解
BM14 系列

BM14 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：0.8 mm
  • 深度：1.98 mm
  • 额定电流： 0.3 A
  • 引脚数：10 - 64
BM14 系列产品页 BM14 系列详细了解
BM20 系列

BM20 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：0.8 mm
  • 深度：2.3 mm
  • 额定电流： 0.3 A
  • 引脚数：10 - 40
BM20 系列产品页 BM20 系列详细了解
BM22 系列

BM22 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：0.9 mm
  • 深度：2.64 mm
  • 额定电流： 4 A（电源）、0.3 A（信号）
  • 引脚数：4 和 6 针位
  • 4 针位 （2 针位 用于电源 + 2 针位 用于信号）
  • 6 针位 （2 针位 用于电源 + 4 针位 用于信号）
BM22 系列产品页
BM25 系列

BM25 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：0.7 mm
  • 深度：2.6 mm
  • 额定电流： 9 A（电源）、1 A（信号）
  • 引脚数：4 针位（2 针位 用于电源 + 4 针位 用于信号）
BM25 系列产品页 BM25 系列了解详情

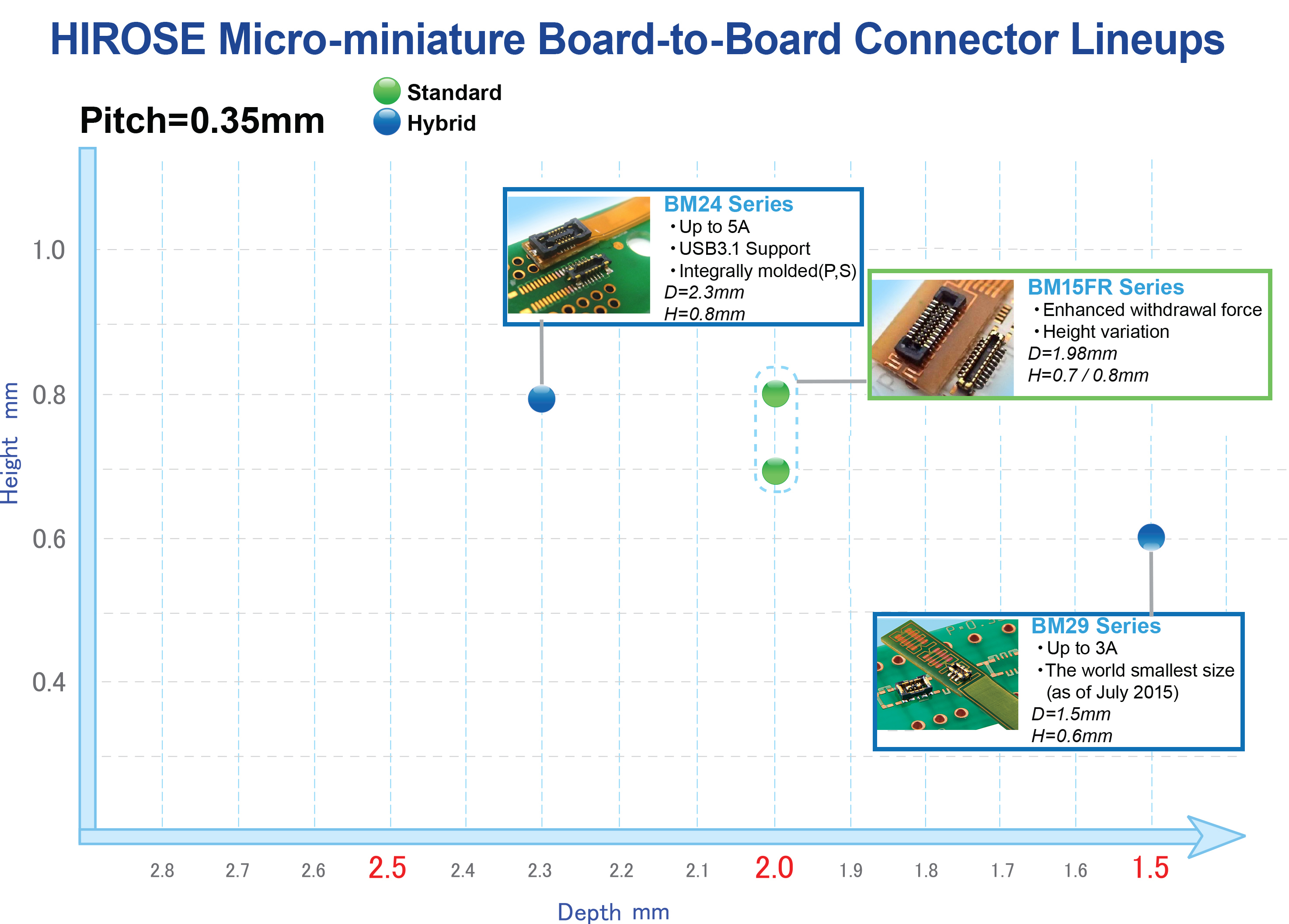

0.35 mm 间距微型板对板连接器

点击图片放大

0.35 mm 间距表

BM15FR 系列

BM15FR 系列、板对 FPC

  • 间距：0.35 mm
  • 叠接高度：0.7 mm
  • 深度：1.98 mm
  • 额定电流： 0.3 A
  • 引脚数：10
BM15FR 系列产品页
BM24 系列

BM24 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.35 mm
  • 叠接高度：0.8 mm
  • 深度：2.3 mm
  • 额定电流： 5 A（电源）、0.25 A（信号）
  • 引脚数：10、20、24、30、40
BM24 系列产品页 BM24 系列了解详情
BM29 系列

BM29 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.35 mm
  • 叠接高度：0.6 mm
  • 深度：1.5 mm
  • 额定电流： 3 A（电源）、0.3 A（信号）
  • 引脚数：2
BM29 系列产品页

混合电源、微型、板对板连接器

点击图片放大

混合电源型表

BM22 系列

BM22 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：0.9 mm
  • 深度：2.64 mm
  • 额定电流： 4 A（电源）、0.3 A（信号）
  • 引脚数: 4 和 6
  • 4 针位 （2 针位 用于电源 + 2 针位 用于信号）
  • 6 针位 （2 针位 用于电源 + 4 针位 用于信号）
BM22 系列产品页
BM24 系列

BM24 系列，板对 FPC（2 件）

  • 间距：0.35 mm
  • 叠接高度：0.8 mm
  • 深度：2.3 mm
  • 额定电流： 5 A（电源）、0.25 A（信号）
  • 引脚数：10、20、24、30、40
BM24 系列产品页 BM24 系列了解详情
BM25 系列

BM25 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.4 mm
  • 叠接高度：0.7 mm
  • 深度：2.6 mm
  • 额定电流： 9 A（电源）、1 A（信号）
  • 引脚数：4 针位（2 针位 用于电源 + 4 针位 用于信号）
BM25 系列产品页 BM25 系列了解详情
BM29 系列

BM29 系列、板对板 / 板对 FPC（2 件）

  • 间距：0.35 mm
  • 叠接高度：0.6 mm
  • 深度：1.5 mm
  • 额定电流： 3 A（电源）、0.3 A（信号）
  • 引脚数：2
BM29 系列产品页
