适用于 Datamate J-Tek 和 Gecko 的高可靠性柔性电路组件

Harwin 的 FPC 组件适用于弯曲下的动态运动,并能承受剧烈的冲击和振动

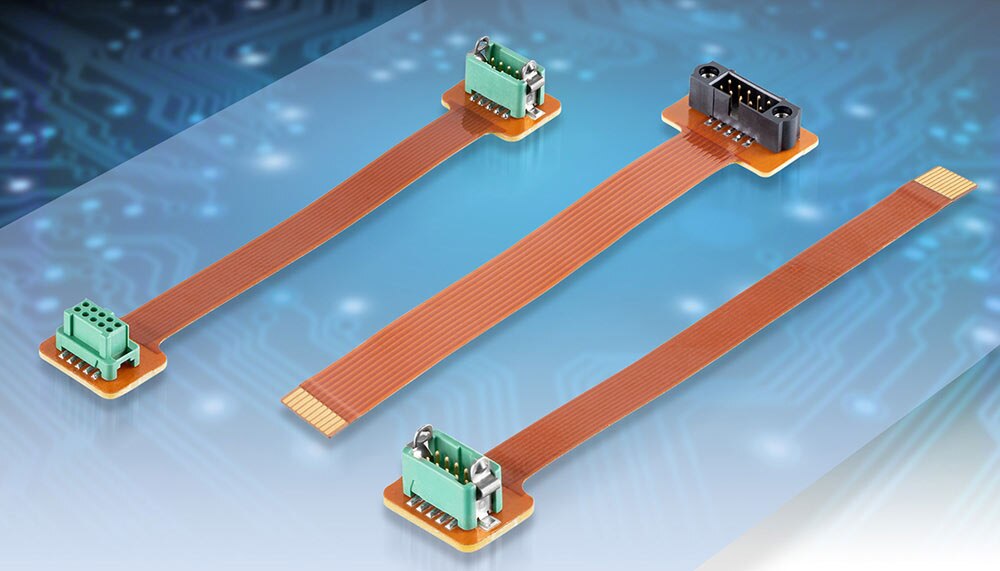

用于 Datamate J-Tek 和 Gecko 的 Harwin 高可靠性柔性电路组件图片Harwin 的柔性印刷电路 (FPC) 组件与标准电缆相比,增加了多功能性并具有更陡的弯曲半径。这些小巧的设计将无处不在的布线电缆与 SMT 连接器所需的较小垂直空间结合在一起。当用户用这些可弯曲安装的 SMT 连接器替换标准电缆连接器时,他们将能够更紧密地堆叠 PCB。FPC 设计允许直角连接。

选择用于 2 mm 间距连接器和 1 mm FPC 的 Datamate J-Tek,或者用于 1.25 mm 间距连接器和 0.5 mm 间距 FPC 的 Gecko。单端和双端设计的标准 10 触点组件有现货供应。将不锈钢千斤顶螺钉固定在 Datamate 连接器上,并闩锁在 Gecko 上,以确保在胁迫下的牢固连接。

特性
  • 弯曲半径比标准电缆更锐利
  • 适合弯曲下的动态运动
  • 承受极端的冲击和振动
  • 降低了配合高度,可实现更密集的 PCB 堆叠
  • 四指铍铜合金信号触点可确保信号完整性
  • 可在极端温度下工作:-65°C 至 +150°C
  • 不锈钢锁紧螺钉或闩锁牢固连接
  • 与行业标准的 FPC/FFC 连接器兼容
应用
  • 航空
  • 航天
  • 国防和安防
  • 赛车和电动汽车

High-Reliability Flex Circuit Assemblies for Datamate J-Tek and Gecko

图片制造商零件编号描述可供货数量价格查看详情
FPC ASSY 2MM 10POS M CONN 100MMM80-F150210-100-LFPC ASSY 2MM 10POS M CONN 100MM0 - 立即发货$965.95查看详情
FPC ASSY 1.25MM 10POS M-F 75MMG125-F1MS110-075-FS1FPC ASSY 1.25MM 10POS M-F 75MM0 - 立即发货$1,030.17查看详情
FPC ASSY 1.25MM 10POS M CONN 75MG125-F1MS110-075-LFPC ASSY 1.25MM 10POS M CONN 75M0 - 立即发货$1,049.52查看详情

Separator Tool

图片制造商零件编号描述可供货数量价格查看详情
TOOL SEPARATOR FOR GECKO 10POSZ125-9261000TOOL SEPARATOR FOR GECKO 10POS30 - 立即发货$659.28查看详情
发布日期: 2020-06-03
