har-modular®:从现有组件定制的 PCB 连接器

HARTING 的 har-modular 系列提供定制选项,而无需花费漫长的提前期或开发成本

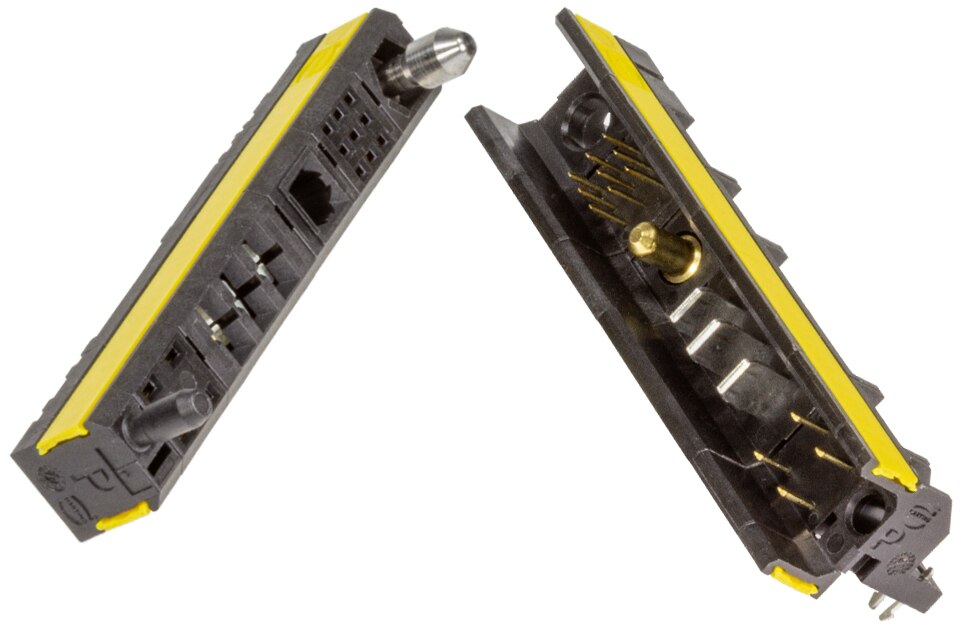

图片:HARTING har-modular®:来自现成即用组件的定制 PCB 连接器HARTING 的 har-modular 系列提供了独特的 PCB 连接解决方案。这些连接器采用模块化概念,基于久经考验且可靠的 DIN 41 612 连接器系列,让用户可以从现成的组件开发定制连接器。这样就可以实现定制,而没有通常的提前期和开发成本等障碍。

资源

特性
  • 电源和信号模块
  • 单个模块易于组装,通过固定导轨锁定在一起
  • 斜以及直公头,直母头
  • 额定电流:最高 40 A
  • 50 Ω 和 75 Ω 触点
  • 导销
  • 针对通孔回流焊设计
  • CTI > 600 更高电压,最高 1,000 V
  • 插拔寿命:500 次
  • 额定温度:-55°C 至 +125°C
  • 绝缘体:聚酰胺 (PA)
  • 认证:经测试符合 IEC 60603-2
应用
  • 驱动器
  • 控制器
  • 电源
  • 嵌入式系统
  • 人机界面
  • 旅客信息
  • 医疗设备
更新日期: 2022-02-03

Headers, Male Pins

图片制造商零件编号描述针位数排数排距 - 配接可供货数量价格查看详情
4 POSITION 6A STRAIGHT MALE025390412014 POSITION 6A STRAIGHT MALE420.200"(5.08mm)200 - 立即发货$16.93查看详情
4 POSITION 6A ANGLED MALE025190412014 POSITION 6A ANGLED MALE420.200"(5.08mm)44 - 立即发货$22.95查看详情
4 POSITION 6A STRAIGHT MALE025390412024 POSITION 6A STRAIGHT MALE420.200"(5.08mm)100 - 立即发货$21.16查看详情
4 POSITION 6A ANGLED MALE025190412024 POSITION 6A ANGLED MALE420.200"(5.08mm)30 - 立即发货$27.43查看详情
9 POSITION 2A STRAIGHT MALE025390911019 POSITION 2A STRAIGHT MALE930.100"(2.54mm)41 - 立即发货$30.36查看详情
9 POSITION 2A ANGLED MALE025190911019 POSITION 2A ANGLED MALE930.100"(2.54mm)45 - 立即发货$23.93查看详情
9 POSITION 2A STRAIGHT MALE025390911039 POSITION 2A STRAIGHT MALE930.100"(2.54mm)99 - 立即发货$23.77查看详情
9 POSITION 2A STRAIGHT MALE025390911029 POSITION 2A STRAIGHT MALE930.100"(2.54mm)90 - 立即发货$30.85查看详情
9 POSITION 2 A ANGLED MALE025190911039 POSITION 2 A ANGLED MALE930.100"(2.54mm)100 - 立即发货$24.09查看详情
9 POSITION 2A ANGLED MALE025190911029 POSITION 2A ANGLED MALE930.100"(2.54mm)0 - 立即发货$31.75查看详情
3POSITION 15A ANGLED MALE025190313013POSITION 15A ANGLED MALE31-487 - 立即发货$39.89查看详情
3 POSITION 15A STRAIGHT MALE025390313013 POSITION 15A STRAIGHT MALE31-29 - 立即发货$50.31查看详情

Header, Female Sockets

图片制造商零件编号描述间距 - 配接可供货数量价格查看详情
9 POSITION 2A STRAIGHT FEMALE025290911019 POSITION 2A STRAIGHT FEMALE0.100"(2.54mm)0 - 立即发货$22.30查看详情
4 POSITION 6A STRAIGHT FEMALE025290412014 POSITION 6A STRAIGHT FEMALE0.200"(5.08mm)0 - 立即发货$28.98查看详情
3 POSITION 15A STRAIGHT FEMALE025290313013 POSITION 15A STRAIGHT FEMALE0.200"(5.08mm)58 - 立即发货$34.59查看详情

Accessories

图片制造商零件编号描述配套使用/相关产品特性可供货数量价格查看详情
FIXING RAIL 20.22MM LONG02095001004FIXING RAIL 20.22MM LONGHar-Modular 系列-451 - 立即发货$12.75查看详情
FIXING RAIL 35.46MM LONG02095001007FIXING RAIL 35.46MM LONGHar-Modular 系列-300 - 立即发货$10.33查看详情
FIXING RAIL 30.38MM LONG02095001006FIXING RAIL 30.38MM LONGHar-Modular 系列-220 - 立即发货$12.32查看详情
STR GUIDE PIN PLASTIC FEMALE02529000001STR GUIDE PIN PLASTIC FEMALEHar-Modular 系列-0 - 立即发货$9.95查看详情
FIXING RAIL 25.30MM LONG02095001005FIXING RAIL 25.30MM LONGHar-Modular 系列-300 - 立即发货$10.33查看详情
FIXING RAIL 40.54MM LONG02095001008FIXING RAIL 40.54MM LONGHar-Modular 系列-300 - 立即发货$10.59查看详情
FIXING RAIL 55.78MM LONG02095001011FIXING RAIL 55.78MM LONGHar-Modular 系列-300 - 立即发货$9.47查看详情
FIXING RAIL 45.62MM LONG02095001009FIXING RAIL 45.62MM LONGHar-Modular 系列-250 - 立即发货$12.83查看详情
FIXING RAIL 50.70MM LONG02095001010FIXING RAIL 50.70MM LONGHar-Modular 系列-101 - 立即发货$13.09查看详情
STR FEMALE FOR SPECIAL CONTACTS02529010451STR FEMALE FOR SPECIAL CONTACTSHar-Modular 系列-141 - 立即发货$13.32查看详情
FIXING RAIL 76.10MM LONG02095001015FIXING RAIL 76.10MM LONGHar-Modular 系列-300 - 立即发货$10.85查看详情
FIXING RAIL 71.02MM LONG02095001014FIXING RAIL 71.02MM LONGHar-Modular 系列-76 - 立即发货$9.73查看详情
FIXING RAIL 60.86MM LONG02095001012FIXING RAIL 60.86MM LONGHar-Modular 系列-250 - 立即发货$12.83查看详情
FIXING RAIL 81.18MM LONG02095001016FIXING RAIL 81.18MM LONGHar-Modular 系列-300 - 立即发货$10.85查看详情
STR FEMALE FOR SPECIAL CONTACTS02529010401STR FEMALE FOR SPECIAL CONTACTSHar-Modular 系列-101 - 立即发货$12.89查看详情
FIXING RAIL 65.94MM LONG02095001013FIXING RAIL 65.94MM LONGHar-Modular 系列-300 - 立即发货$10.85查看详情
FIXING RAIL 86.26MM LONG02095001017FIXING RAIL 86.26MM LONGHar-Modular 系列-300 - 立即发货$10.88查看详情
FIXING RAIL 96.42MM LONG02095001019FIXING RAIL 96.42MM LONGHar-Modular 系列-300 - 立即发货$11.11查看详情
FIXING RAIL 91.34MM LONG02095001018FIXING RAIL 91.34MM LONGHar-Modular 系列-292 - 立即发货$9.90查看详情
FIXING RAIL 101.50MM LONG02095001020FIXING RAIL 101.50MM LONGHar-Modular 系列-193 - 立即发货$13.09查看详情
