NXP Freedom 开发平台

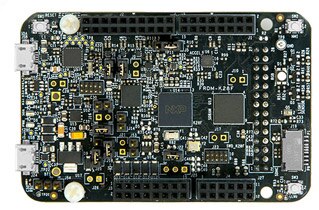

FRDM-K28F：用于 Kinetis® K27 和 K28 MCU 的 NXP® Freedom 开发板

FRDM-K28F 是一款低成本开发板，适合用于基于 ARM Cortex-M4 的 Kinetis K27 和 K28 高性能微控制器

特性：

• 支持快速原型开发，包括一个用于创建完整 eCompass 功能的 6 轴数字加速计和磁力仪、带 Micro-B USB 连接器的双角色高速和全速 USB 接口、microSD 卡插槽、一个三色 LED 和两个用于直接交互的用户按钮、1x256Mb QuadSPI 外部闪存、移动 SDRAM、基于 FlexIO 的 LCD 插座和光传感器
• 外形尺寸与 Arduino™ R3 引脚布局兼容
• 具备内核电压旁路（仅 K28 提供）
• 包括运行开源引导程序的 NXP 开源硬件嵌入式串行和调试适配器 (OpenSDAv2.2)，为串行通信、闪存编程和运行控制调试提供了选择。

FRDM-KW40Z：用于 Kinetis® KW40Z/30Z/20Z MCU 的 NXP® Freedom 开发平台

FRDM-KW40Z 是一款由 Kinetis® W 系列 KW40Z/30Z/20Z (KW40Z) 系列产品支持的低成本开发平台，采用 ARM® Cortex®-M0+ 处理器，具备支持智能蓝牙®/低功耗蓝牙® (BLE) v4.1 和/或 IEEE® 802.15.4-2011 标准的集成式 2.4 GHz 收发器。

FRDM-KW40Z 套件包含两个板，可实现点对点开箱即用连接。 两个板均可配置为 Freedom 开发板或 Freedom 盾板。 FRDM-KW40Z 硬件的外形兼容 Arduino™ R3 引脚布局，提供了丰富的扩展板选择。

FRDM-KW40Z 提供了一个高灵敏度优化型 2.4 GHz 无线电，带有可通过 SMA 连接进行旁通连接以对试设备进行测试的 PCB F 型天线。此外该套件还提供多种电源选择、按钮和电容触摸按钮、开关、LED 和集成传感器。

特性：

• 支持 MKW40Z160VHT4、MKW30Z160VHM4、MKW20Z160VHT4 Kinetis® W MCU
• 无线电（射频）特性
• 支持低功耗蓝牙 (BLE) v4.1 和 IEEE® 802.15.4-2011 标准的高性能 2.4 GHz 收发器
• -91 dBm BLE 和 -102 dBm 802.15.4 接收灵敏度
• 高达 +5 dBm 的可编程发射输出功率
• 6.5 mA / 8.4 mA Rx/Tx 功耗（支持 DC/DC）
• PCB 倒 F 型天线和 SMA 射频端口
• 最少数量的匹配元件和外部平衡不平衡转换器
• 外部 256 KB 串行闪存，支持无线固件升级
• 多种 DCDC 电源选择（旁路、降压、升压）
• 多种开关、按钮和电容触摸按钮、LED 和红外
• 兼容 Arduino

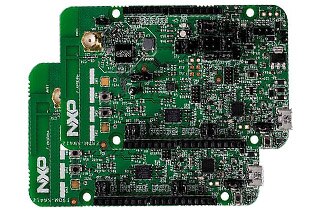

FRDM-KW41Z：用于 Kinetis® KW41Z/31Z/21Z MCU 的 NXP® Freedom 开发套件

FRDM-KW41Z 是一款由 Kinetis® W 系列 KW41Z/31Z/21Z (KW41Z) 系列产品支持的低成本开发平台，基于 ARM® Cortex®-M0+ 处理器，具备支持智能蓝牙®/低功耗蓝牙® (BLE) v4.2、通用 FSK、IEEE® 802.15.4 和 Thread 的集成式 2.4 GHz 收发器。

FRDM-KW41Z 套件包含两个 Freedom 板，可用作连接主机处理器的开发板或盾板。 FRDM-KW41Z 的外形尺寸兼容 Arduino™ R3 引脚布局，提供了更为丰富的扩展板选择。

FRDM-KW41Z 的高灵敏度优化型 2.4 GHz 无线电提供了一个可通过 SMA 连接进行旁通测试的 PCB F 型天线，以及多种电源选择、按钮/电容触摸按钮、开关、LED 和集成传感器。

特性：

• 可配置为主机或盾板，从而连接主机处理器
• 支持所有 DC-DC 配置（降压、升压、旁路）
• PCB 倒 F 型天线
• SMA 射频连接器
• 通过射频监管认证
• 用于 OTA 固件升级的串行闪存
• 板载 NXP FXOS8700CQ 数字传感器、3D 加速计 (±2g/±4g/±8g) + 3D 磁力仪
• OpenSDA 和 JTAG 调试
• 完整 KSDK 支持

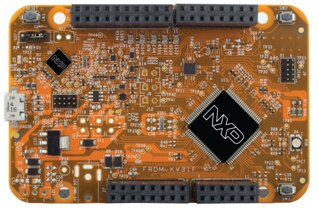

FRDM-KV31F 用于 Kinetis KV3x 系列 MCU

FRDM-KV31F 是一个低成本开发工具，针对基于 ARM® Cortex®-M4 处理器构建的 Kinetis V 系列 KV3x 族 MCU。 FRDM-KV31F 硬件在外形上兼容 Arduino™ R3 引脚布局，并提供了丰富的扩展板选择，具体包括用于永磁式和无刷直流电机控制的 FRDM-MC-LVPMSM 和 FRDM-MC-LVBLDC 板。

FRDM-KV31F 平台采用了 OpenSDA——运行开源引导程序的 NXP 开源硬件嵌入式串行和调试适配器。 该电路提供多个选择，包括串行通信、闪存编程和运行控制调试。 有一系列 NXP 和第三方开发软件支持 FRDM-KV31F。

FRDM-KV31F 是 Kinetis V 产品组合中首个通过 Kinetis 电机套件 (KMS) 实现的器件。 Kinetis 电机套件 (KMS) 是一种软件解决方案，使用该解决方案可快速配置电机系统，加速最终电机驱动应用的开发，并通过其独特的、支持 SpinTAC™ 的转速控制器提升电机系统的总体性能。 使用简单的图形化用户界面进行调节和优化。开发人员利用这一用户界面可轻松识别电机，并通过一个控制旋钮即可调节电机，同时还可构建状态机，以控制不同的电机速度转换。

特性：

• KV31F512VLL12 MCU（ARM® Cortex®M4 120 MHz、512 KB 闪存、96 KB SRAM、2 个 16 位 ADC、4 个 FlexTimers/PWM（多达 20 个通道）， 以及专用于电机和电源控制的正交解码器、2 个 12 位 DAC，100 LQFP 封装）
• 通过 Kinetis 电机套件、软件解决方案实现。这种解决方案有助于快速配置电机驱动系统，加速最终电机驱动应用的开发，同时提升电机系统的总体性能
• 组合了加速计和磁力仪的六轴传感器 (FXOS8700CQ)
• 用户可控三色 LED
• 两 (2) 个用户按钮开关，用于 NMI 中断和 LLWU 唤醒 (SW2/SW3)
• 测量温度的热敏电阻传感器
• 可选择电源 3.3 V/1.8 V
• 电机控制的辅助连接器
• 外形兼容 Arduino™ R3 引脚布局
• 电源灵活 – USB 或外部电源
• 全新 OpenSDA 调试接口
  • 大容量存储设备的闪存编程接口（默认）– 无需安装工具即可评估演示应用
  • MBED 调试接口用于运行控制调试，且兼容 IDE 工具
  • CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM 标准

套件包含：

• FRDM-KV31F Freedom 开发平台
• 快速参考卡
• USB A 转 mini-B 电缆

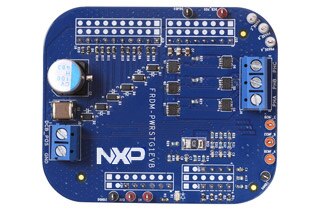

FRDM-PWRSTG1EVB Freedom 配件板，用于 FRDM-GD3000EVB

FRDM-PWRSTG Freedom 配件板是一块简单易用的电路板，可让用户使用 GD3000 前置驱动器的全部功能来驱动无刷直流电机。 该板连接 FRDM-GD3000EVB 和负载。

FRDM-PWRSTG 设计用于配合使用 FRDM-GD3000EVB Freedom 扩展板。 每个 FRDM-PWRSTG 均针对不同类型的应用。 发挥 FRDM-PWRSTG 的全部功能需要 FRDM-GD3000 板和 FRDM MCU 板。

特性：

• 兼容我们的 KV 系列 Freedom 开发平台
• 兼容 FRDM-GD3000EVB Freedom 扩展板
• 适应外部负载的输出连接器
• 测试点允许信号探测
• 指示电压源状态的 LED 指示灯

套件包含：

• FRDM-PWRSTG Freedom 配件板

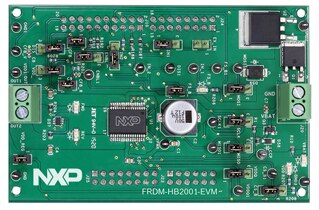

FRDM-HB2001-EVM，用于 MC33HB2001 有刷直流电机控制

FRDM-HB2001-EVM 评估套件 (EVM) 是一块简单易用的电路板，可让用户使用 MC33HB2001 H 桥器件的全部功能。 使用实验室设备、任何具有 GPIO 的 MCU，以及连接至 PC 的 USB 端口的 FRDM-KL25Z 板，可轻松控制 EVB 并行输入。 该板还支持 SPI 通信，可用于配置、控制和监视 MC33HB2001 的状态。

特性：

• 具有方向和速度/扭矩控制功能的电机控制
• 可应对系统级瞬变的瞬态电压抑制器
• 实施闭环控制的实时电流监测
• 兼容 NXP 的 FRDM-KL25Z 平台
• 内置电池反向保护功能
• 测试点允许信号探测
• 支持逻辑电平电路的内置稳压器
• 用于指示电源状态和电机转向的 LED 指示灯
• 用于降低电源纹波的低 ESR 电容器
• 可应对系统级瞬变的瞬态电压抑制器

套件包含：

• FRDM-HB2001-EVM
• FRDM-KL25Z
• 快速参考卡

FRDM-34931S-EVB 扩展板，用于 MC34931 - 有刷直流电机驱动器、H 桥、20kHz

MC34931SEK H 桥电路用于驱动 5 - 36 V、5A（最高）有刷直流电机。 使用兼容 3.0/5.0V 的实验室设备、任何 MCU 的 GPIO 或连接至 PC 的 USB 端口的 FRDM-KL25Z 板，可轻松控制 FRDM-34931S-EVB 的并行输入。

特性：

• 电机运行和停止
• PWM 频率控制可达 20kHz
• 占空比
• 启用/禁用输出
• 转向控制
• 监视状态标志引脚，判断是否出现欠电压、短路或者超温
• 实时负载电流监视，以执行高级诊断功能
• 兼容 NXP 的全部 Freedom 开发平台
• 内置电池反向保护功能
• 测试点允许信号探测
• 支持逻辑电平电路的内置稳压器
• 用于指示电源状态和电机转向的 LED 指示灯
• 可应对系统级瞬变的瞬态电压抑制器

套件包含：

• FRDM-34931S-EVB
• 快速参考卡

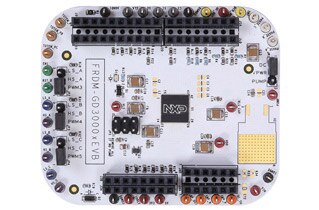

FRDM-GD3000EVB 扩展板，用于 GD3000

FRDM-GD3000EVB Freedom 配件板是一块简单易用的电路板，可让用户使用 GD3000 前置驱动器的全部功能来驱动无刷直流电机。 使用 3.3 V 或者 5.0 V GPIO 信号可轻松控制 FRDM-GD3000EVB 的输入。

FRDM-GD3000EVB 设计用于配合使用 FRDM-PWRSTG Freedom 扩展板。 每一块 FRDM-PWRSTG 板均针对不同类型的应用。 发挥 FRDM-GD3000 EVB 的全部功能需要 FRDM-PWRSTG 板和 FRDM MCU 板。

特性：

• 兼容 NXP KV 系列 Freedom 开发平台
• 兼容任何 FRDM-PWRSTG Freedom 扩展板
• 启用/禁用输出
• 测试点允许信号探测
• 可选择内置稳压器为逻辑电平电路供电
• 指示电压源状态的 LED 指示灯

套件包含：

• FRDM-GD3000EVB Freedom 扩展板
• Arduino R3 插槽
• 额外跨接器

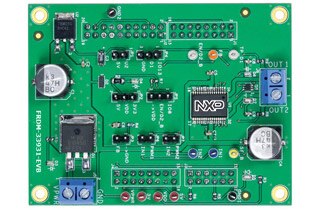

FRDM-33931-EVB 扩展板，用于 MC33931

FRDM-33931-EVB 扩展板是一块易于使用的电路板，可让设计人员使用 MC33931EK H 桥电路的全部功能来驱动 5-28 V、5A（最高）有刷直流电机。 使用兼容 3.0/5.0V 的实验室设备、任何 MCU 的 GPIO 或连接至 PC 的 USB 端口的 FRDM-KL25Z 板，可轻松控制 FRDM-33931-EVB 的并行输入。

特性：

• 电机运行和停止
• PWM 频率控制可达 11kHz
• 占空比
• 启用/禁用输出
• 转向控制
• 监视状态标志引脚，判断是否出现欠电压、短路或者超温
• 实时负载电流监视，以执行高级诊断功能
• 兼容 NXP 的全部 Freedom 开发平台
• 内置电池反向保护功能
• 测试点允许信号探测
• 支持逻辑电平电路的内置稳压器
• 用于指示电源状态和电机转向的 LED 指示灯
• 可应对系统级瞬变的瞬态电压抑制器

套件包含：

• FRDM-33931-EVB
• 快速参考卡

FRDM-KEAZN32Q64，用于 Kinetis K22 MCU

FRDM-KEAZN32Q64 Freedom 开发平台是一个小型高性价比评估和开发系统，适用于对 Kinetis KEA 系列超可靠微控制器 (MCU) 快速进行应用的原型开发和演示。

特性：

• 支持 KEAZ128 (5 V) 微控制器
• 小体积，最大 6 x 4 in.
• 支持多达 176 个引脚扩展的平台
• 兼容 Arduino™ UNO 封装，支持“扩展板”的扩展
• 易于访问 MCU I/O 针座引脚，便于原型开发
• 片载 CAN、LIN、UART/SCI 和 SPI 连接功能
• 电位计，用于精确电压和模拟测量
• 三色 RGB LED
• 集成开放式标准串行和调试适配器 (OpenSDA)，支持多个业内标准调试接口
• 电源灵活
• microUSB 或者
• 外部 12 V 电源

套件包含：

• FRDM-KEAZN32Q64 硬件
• USB 线缆
• 在线快速入门指南 (QSG) 和工具的 URL

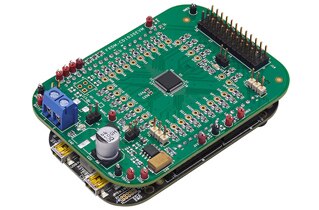

FRDM-CD1030EVM 开关检测接口的评估套件

特性：

• CD1030 器件，具有 33 个通道开关检测和状态报告功能
• 单排接口连接器，适用于 NXP FRDM-KL25Z 预编程通信板
• 用于报告 1030 中断 (INT) 和唤醒线路状态的 LED 指示灯
• 单负载连接器，36 引脚、100 mils，易于连接外部开关负载
• 直接连接电池电源，且可选择 5.0 V/3.3 V LDO 用于 VDDQ 轨电源

套件包含：

• 已装配并经过测试的 FRDM-CD1030EVM 客户评估板/模块，采用防静电袋
• 预编程 FRDM-KL25Z SPI 通信板
• 保修卡

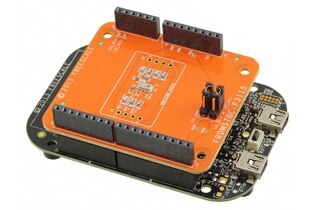

FRDMKL25-P3115，用于 MPL3115A2 压力/高度计传感器

NXP MPL3115A2 数字式绝对压力/高度计传感器的生态系统包括一个演示套件、传感器扩展板开发板、分线板。 NXP 软件支持这些板卡中的每一块板：传感器工具箱 - CE 和智能化检测框架 (ISF)

特性：

• FRDMKL25-P3115 演示套件（FRDMSTBC-P3115 传感器扩展板开发板和 FRDM-KL25Z 板）：
  • 利用传感器工具箱实现“开箱即用”式演示 – CE 软件。
  • 轻松快捷地实现传感器数据和结果的可视化
• FRDMSTBC-P3115 传感器扩展板开发板：
  • 兼容 Arduino 和大多数 NXP Freedom 开发板
  • 可实现具体的传感器评估和开发，使用
    传感器工具箱 - CE 软件和 ISF
  • 允许对诸如电流消耗等关键传感器参数进行寄存器级分析、计算，对诸如 I2C 和 SPI、数据记录等通讯协议进行调试。

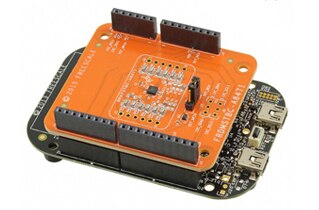

FRDMKL25-A8471，用于 FXLS8471Q 三轴线性加速计

这是您的 NXP FXLS8471Q 三轴线性加速计的生态系统。 这包括一个演示套件、传感器扩展板的开发板和分线板。 NXP 软件支持这些板卡中的每一块板：传感器工具箱 - CE 和智能化检测框架 (ISF)

特性：

• <ph1/>FRDMKL25-A8471 演示套件（FRDMSTBC-A8471 传感器扩展板开发板和 FRDM-KL25Z 板）：
  • 利用传感器工具箱实现“开箱即用”式演示 – CE 软件。
  • 轻松快捷地实现传感器数据和结果的可视化
• FRDMSTBC-A8471 传感器扩展板开发板：
  • 兼容 Arduino 和大多数 NXP Freedom 开发板
  • 实现具体的传感器评估和开发，使用传感器工具箱 – CE 软件和 ISF。
  • 允许对诸如电流消耗等关键传感器参数进行寄存器级分析、计算，对诸如 I2C 和 SPI、数据记录等通讯协议进行调试。

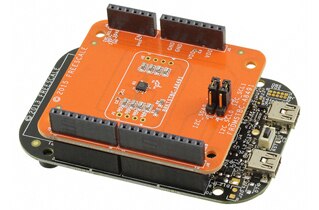

FRDMKL25-A8491，用于 MMA8491 三轴数字式加速计

这是您的 NXP FXLS8491Q 三轴数字加速计的生态系统。 这包括一个演示套件、传感器扩展板的开发板和分线板。 NXP 软件支持这些板卡中的每一块板：
传感器工具箱 - CE 和智能化检测框架 (ISF)

特性：

• FRDMKL25-A8491 演示套件（FRDMSTBC-A8491 传感器扩展板开发板和 FRDM-KL25Z 板）：
  • 利用传感器工具箱实现“开箱即用”式演示 – CE 软件。
  • 轻松快捷地实现传感器数据和结果的可视化
• FRDMSTBC-A8491 传感器扩展板开发板：
  • 兼容 Arduino 和大多数 NXP Freedom 开发板
  • 实现具体的传感器评估和开发，使用传感器工具箱 – CE 软件和 ISF。
  • 允许对诸如电流消耗等关键传感器参数进行寄存器级分析、计算，对诸如 I2C 和 SPI、数据记录等通讯协议进行调试。

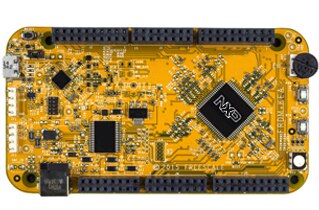

FRDM-KEAZ128，用于 Kinetis K22 MCU

FRDM-KEAZ128 Freedom 开发平台是一个小型高性价比评估和开发系统，适用于对 Kinetis KEA 系列超可靠微控制器 (MCU) 快速进行应用原型开发和演示。

特性：

• 支持 KEAZ128 (5 V) 微控制器
• 小体积，最大 6 x 4 in.
• 支持多达 176 个引脚扩展的平台
• 兼容 Arduino™ UNO 封装，支持“扩展板”的扩展
• 易于访问 MCU I/O 针座引脚，便于原型开发
• 片载 CAN、LIN、UART/SCI 和 SPI 连接功能
• 电位计，用于精确电压和模拟测量
• 三色 RGB LED
• 集成开放式标准串行和调试适配器 (OpenSDA)，支持多个业内标准调试接口
• 电源灵活
• microUSB 或者
• 外部 12 V 电源

套件包含：

• FRDM-KEAZ128 硬件
• USB 线缆
• 在线快速入门指南 (QSG) 和工具的 URL

FRDM-KEAZ64Q64，用于 Kinetis K22 MCU

FRDM-KEAZ64Q64 Freedom 开发平台是一个小型高性价比评估和开发系统，适用于对 Kinetis KEA 系列超可靠微控制器 (MCU) 快速进行应用原型开发和演示。

特性：

• 支持 KEAZ128 (5 V) 微控制器
• 小体积，最大 6 x 4 in.
• 支持多达 176 个引脚扩展的平台
• 兼容 Arduino™ UNO 封装，支持“扩展板”的扩展
• 易于访问 MCU I/O 针座引脚，便于原型开发
• 片载 CAN、LIN、UART/SCI 和 SPI 连接功能
• 电位计，用于精确电压和模拟测量
• 三色 RGB LED
• 集成开放式标准串行和调试适配器 (OpenSDA)，支持多个业内标准调试接口
• 电源灵活
• microUSB 或者
• 外部 12 V 电源

套件包含：

• KEAZ64Q64 硬件
• USB 线缆
• 在线快速入门指南 (QSG) 和工具的 URL

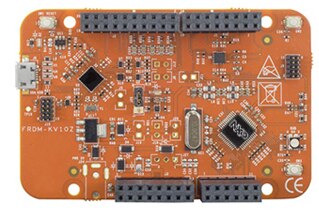

FRDM-KV10Z，用于 Kinetis KV1x 系列

FRDM-KV10Z 是一个低成本开发工具，针对基于 ARM® Cortex®-M0+ 处理器构建的 Kinetis V 系列 KV1x 族 MCU。 FRDM-KV10 Z 硬件的外形兼容 Arduino™ R3 引脚布局，提供了丰富的扩展板选择。 FRDM-KV10Z 平台采用了 OpenSDA——运行开源引导程序的 NXP 开源硬件嵌入式串行和调试适配器。 该电路提供多个选择，包括串行通信、闪存编程和运行控制调试。 有一系列 NXP 和第三方开发软件支持 FRDM-KV10Z。

特性：

• MKV10Z32VLF7 MCU（75 MHz ARM® Cortex®M0+、32 KB 闪存、8 KB SRAM, 16 位 ADC 和 FlexTimers，带有专用于电机和电源控制的正交解码器，采用 48 LQFP 封装）
• 组合了加速计和磁力仪的六轴传感器 (FXOS8700CQ)
• 用户可控三色 LED
• 用户可控式按钮开关
• 测量温度的热敏电阻传感器
• 外形尺寸兼容 Arduino™ R3 引脚布局
• 电源灵活 – USB 或外部电源
• 全新 OpenSDA 调试接口
  • 大容量存储设备的闪存编程接口（默认）– 无需安装工具即可评估演示应用
  • MBED 调试接口用于运行控制调试，且兼容 IDE 工具
  • CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM 标准

套件包含：

• FRDM-KV10Z Freedom 开发平台
• 快速参考卡
• USB A 转 mini-B 电缆

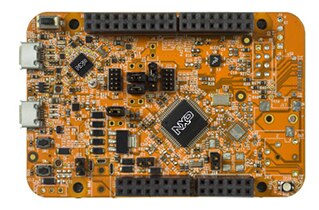

FRDM-K22F 用于 Kinetis K22 MCU

FRDM-K22F 是一个超低成本开发平台，适用于最新的 Kinetis K22 MCU。 FRDM-KV22F 硬件的外形兼容 Arduino™ R3 引脚布局，提供了丰富的扩展板选择。 FRDM-K22F 特性众多，具有外设丰富，可实现快速原型开发，具体包括一个六轴加速计和磁力仪（用于构建全电子罗盘功能）、一个三色 LED、两个用户按钮（用于直接交互操作和反馈），以及各种连接选项，其针座可搭配使用蓝牙和 2.4 GHz 无线电外置模块。 FRDM-K22F 平台采用了 OpenSDAv2.1——运行开源引导程序的 NXP 开源硬件嵌入式串行和调试适配器。 该电路提供多个选择，包括串行通信、闪存编程和运行控制调试。 有一系列 NXP 和第三方开发软件支持 FRDM-K22F。

特性：

• MK22FN512VLH12 MCU - 120 MHz、512 KB 闪存、128 KB RAM、低功耗、无晶体 USB，采用 64 LQFP 封装
• 双用途 USB 接口，带 USB 连接器
• RGB LED
• FXOS8700CQ - 加速计和磁力仪
• 两个用户按钮
• 电源选择灵活 – OpenSDAv2.1 USB、K22F USB 或者外部电源
• 易于通过兼容 Arduino R3 的 I/O 连接器访问 MCU 输入/输出
• 可编程 OpenSDAv2.1 调试电路支持 CMSIS-DAP 接口软件，具体提供：
  • 大容量存储设备 (MSD) 的闪存编程接口
  • CMSIS-DAP 调试接口，通过 USB HID 连接，提供运行控制调试且兼容 IDE 工具
  • 虚拟串行端口接口
• 可选择 microSD 卡槽并通过 SPI 工作
• 可为外置射频模块选择针座：nRF24L01+ Nordic 2.4 GHz 无线电
• 可为外置蓝牙模块选择针座：JY-MCU BT 板 V1.05 BT
• 相关的软件和工具：
  • KDS_IDE：Kinetis Design Studio 集成开发环境 (IDE)
  • TWR-K22F120M：Kinetis K22 塔式系统模块
  • PE_DRIVER_SUITE：处理器专业软件、微控制器驱动程序套件

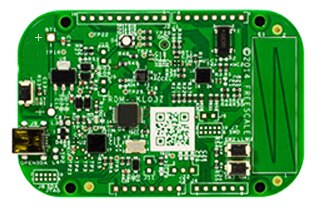

FRDM-KL03Z，用于 Kinetis K22 MCU

NXP Freedom 开发平台是一套用于评估和开发的软件和硬件工具。 该器件是快速进行基于 MCU 的应用原型开发的理想之选。 Freescale Freedom KL03Z 的硬件部分 FRDM-KL03Z 采用简洁、精致的设计，带有基于 ARM® Cortex™-M0+ 内核构建的 Kinetis L 系列 MCU。

特性：

• MKL03Z32VFK4 MCU – 48MHz、32KB 闪存、2KB SRAM、24QFN
• 电容式触摸滑块、MMA8451Q 加速计、三色 LED
• 灵活的电源选择 – USB、钮扣电池、外部电源
• 两 (2) 个用户按钮开关，用于 NMI 中断和 LLWU 唤醒 (SW2/SW3)
• 测量温度的热敏电阻传感器
• 轻松访问 MCU I/O
• 配备现成电池，功率测量接入点
• 外形兼容 Arduino™ R3 引脚布局
• 新品，OpenSDA 调试接口：
  • 大容量存储设备的闪存编程接口（默认）– 无需安装工具即可评估演示应用
  • P&E 调试接口用于运行控制调试，且兼容 IDE 工具
  • CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM 标准
• 相关的软件和工具：
  • PE_DRIVER_SUITE：处理器专业软件、微控制器驱动程序套件
  • TSS：触摸检测软件
  • KDS_IDE：Kinetis Design Studio 集成开发环境 (IDE)

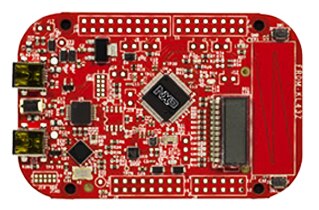

FRDM-KL43Z 或 Kinetis KL43、KL33、KL27 和 KL17 MCU

FRDM-KL43Z 是一款超低成本开发平台，针对基于 48 MHz ARM® Cortex™-M0+ 处理器构建的 Kinetis L 系列 KL43、KL33、K27 和 KL17 MCU。

有一系列 NXP 和第三方开发软件支持 FRDM-KL43Z。

特性：

• MKL43Z256VLH4MCU – 48MHz、256KB 闪存、32KB SRAM、基于 16K ROM 的引导程序、段码式 LCD、USB 器件 (FS)、64 LQFP 封装
• 电容式触摸滑块、MMA8451Q 加速计、MAG3110 磁力仪
• 灵活的电源选择 – USB、钮扣电池、外部电源
• 轻松访问 MCU I/O
• 配备现成电池，功率测量接入点
• 外形兼容 Arduino™ R3 引脚布局
• OpenSDA 调试接口
  • 大容量存储设备的闪存编程接口（默认）– 无需安装工具即可评估演示应用
  • P&E 调试接口用于运行控制调试，且兼容 IDE 工具
  • CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM 标准。欲了解详情，请参阅 FRDM-KL43Z 用户手册和 OpenSDA 用户指南。
• 相关的软件和工具
  • KDS_IDE：Kinetis Design Studio 集成开发环境 (IDE)
  • PE_DRIVER_SUITE：处理器专业软件、微控制器驱动程序套件
  • KINETIS_SDK：用于 Kinetis MCU 的软件开发套件

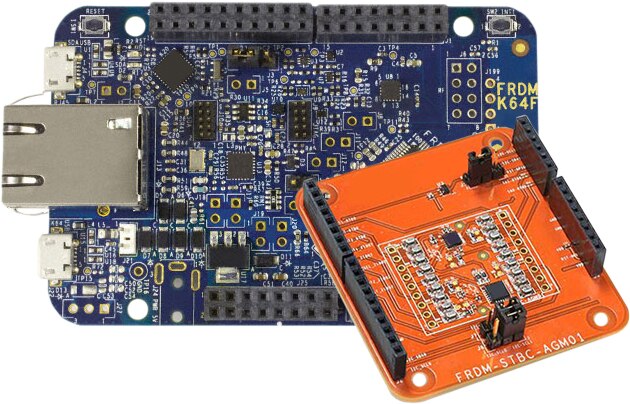

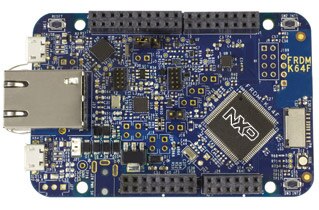

FRDM-K64F，用于 K64、K63 和 K24 MCU

FRDM-K64F 是 NXP 的低成本 Freedom 开发平台，支持下一代 Kinetis K 器件：K64、K63 和 K24。

客户现在可以免费使用 mbed.org，这是一个活跃的开发人员社区，用户可获得在线 SDK、工具和可重用代码的完全访问权——这意味着无需下载、安装或授权。

特性：

• MK64FN1M0VLL12 MCU（120 MHz、1MB 闪存、 256KB RAM、低功耗、无晶体 USB、100LQFP 封装）
• 双用途 USB 接口，带 mini-B USB 接口
• mbed openSDA
• 三色 LED
• FXOS8700CQ 加速计和磁力仪
• 两个用户按钮
• 电源选择灵活 – OpenSDA USB、K64F USB、外部电源
• 易于通过兼容 Arduino™ R3 的 I/O 连接器访问 MCU I/O
• 可编程 mbed OpenSDA 调试接口可连接多个应用，具体包括：
  • 大容量存储设备的闪存编程接口
  • MBED-DAP 调试接口用于运行控制调试，且兼容 IDE 工具
  • OpenOCD 接口提供 GDB gnu 调试
• 以太网
• SDHC
• 外置 2.4 GHz ISM 频段模块：RF24L01+ Nordic 2.4G 无线电
• 外置蓝牙：JY-MCU BT 板卡 V1.05 BT

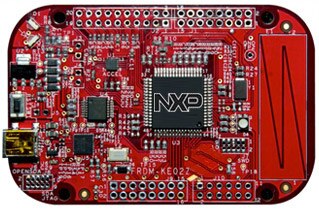

FRDM-KE02Z40M，用于 KE02 Kinetis MCU

FRDM-KE02Z40M 是一个简单而复杂的开发平台，针对基于 ARM® Cortex®-M0+ 内核构建的 Kinetis KE02 MCU。 具体特性包括：可轻松访问 MCU I/O、配备现成的电池、采用标准外形尺寸、可选扩展板、用于闪存编程和运行控制的内置调试接口。 有一系列 NXP 和第三方开发软件支持 FRDM-KE02Z40M。

特性：

• MKE02Z64VQH4 MCU – 40 MHz、64 KB 闪存、4 KB SRAM、64QFP
• 电容式触摸滑块、MMA8451Q 加速计、三色 LED
• 电源选择灵活 – USB、外部电源
• 轻松访问 MCU I/O
• IrDA 发射器和接收器
• 测量温度的热敏电阻传感器
• 外形兼容 Arduino™ R3 引脚布局
• 新型 OpenSDA 调试接口
• 大容量存储设备的闪存编程接口（默认）
• 无需安装工具即可评估演示应用
• P&E 调试接口用于运行控制调试，且兼容 IDE 工具
• CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM 标准

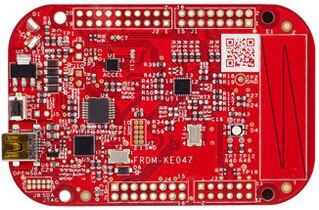

FRDM-KE04Z，用于 Kinetis KE04 MCU

FRDM-KE04Z 是一个超低成本开发平台，针对基于 ARM® Cortex™-M0+ 处理器构建且具有 8 KB 闪存的 Kinetis KE04 系列。 具体特性包括：可轻松访问 MCU I/O、配备现成的电池、采用标准外形尺寸、可选扩展板、用于闪存编程和运行控制的内置调试接口。 有一系列 NXP 和第三方开发软件支持 FRDM-KE04Z。

特性：

• MKE04Z8VFK4 MCU — 48 MHz、8 KB 闪存、1 KB SRAM、24 QFN
• 电容式触摸滑块、MMA8451Q 加速计、三色 LED
• 电源选择灵活 – USB、外部电源
• 轻松访问 MCU I/O
• IrDA 发射器和接收器
• 外形兼容 Arduino™ R3 引脚布局
• 全新 OpenSDA 调试接口
• 大容量存储设备的闪存编程接口（默认）– 无需安装工具即可评估演示应用
• P&E 调试接口用于运行控制调试，且兼容 IDE 工具
• CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM 标准

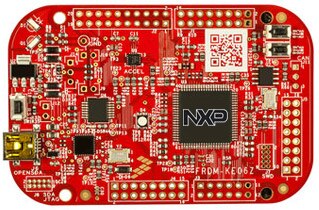

FRDM-KE06，用于 Kinetis KE06 MCU

FRDM-KE06Z 是一个简单而复杂的开发平台，针对基于 ARM® Cortex®-M0+ 内核构建的 Kinetis KE06 MCU。 具体特性包括：可轻松访问 MCU I/O、配备现成的电池、采用标准外形尺寸、可选扩展板、用于闪存编程和运行控制的内置调试接口。 有一系列 NXP 和第三方开发软件支持 FRDM-KE06Z。

特性：

• MKE06Z128VLK4 MCU – 48MHz、128KB 闪存、16KB SRAM、80LQFP
• 按键输入、MMA8451Q 加速计、RGB LED
• 电源选择灵活 – USB、外部电源
• 轻松访问 MCU I/O
• IrDA 发射器和接收器
• CAN 通讯
• 外形兼容 Arduino™ R3 引脚布局
• 全新 OpenSDA 调试接口
• 大容量存储设备的闪存编程接口（默认）
• 无需安装工具即可评估演示应用
• P&E 调试接口用于运行控制调试，且兼容 IDE 工具
• CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM 标准

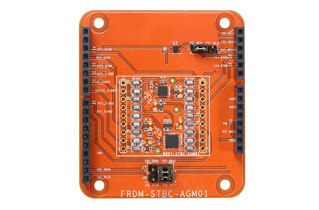

FRDM-STBC-AGM01，用于 9 轴 NXP 传感器解决方案

FRDM-STBC-AGM01 是一款用于 FXAS21002C 三轴陀螺仪和 FXOS8700C 集成电子罗盘的开发板。 该开发板可实现 9 轴检测，且支持该开发板的资源包括 NXP 传感器工具箱软件、智能感测框架 ISF 2.0 和传感器融合库。

NXP Freedom 开发板的传感器工具箱兼容绝大多数 Freedom 开发板。

FRDM-K64F-AGM01，用于多个 NXP 传感器

FRDM-K64F-AGM01 是 FRDM-STBC-AGM01 的捆绑版本，具有 FRDM-K64F。 FRDM-STBC-AGM01 是一款用于 FXAS21002C 三轴陀螺仪和 FXOS8700C 集成电子罗盘的开发板。 该开发板可实现 9 轴检测，且支持该开发板的资源包括 NXP 传感器工具箱软件、智能感测框架 ISF 2.0 和传感器融合库。

NXP Freedom 开发板的传感器工具箱兼容绝大多数 Freedom 开发板。

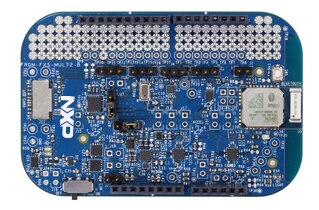

FRDM-FXS-MULT2-B，用于支持蓝牙®的 NXP 传感器

FRDM-FXS-MULT2-B 是一种传感器扩展板，可使用多种器件实现 NXP 传感器融合，具体包括 MMA8652FC 三轴加速计、FXLS8471Q 三轴加速计、MAG3110 三轴磁力仪、FXAS21002C 三轴陀螺仪、MPL3115A2 压力传感器、FXOS8700CQ 三轴加速计，以及一个 3 轴磁力仪和 MMA9553L 检测平台。 FRDM-FXS-MULT2-B 提供 12 轴检测、无线蓝牙通信，以及兼容 Android™ 的应用——NXP 传感器融合工具箱。 智能化检测框架 (ISF) 也支持该扩展板。

特性：

• 兼容 Arduino™ 封装，且支持传感器扩展板
• 尺寸小至约 81 x 52 x 2 mm
• 轻松接入 MCU I/O 引脚
• BlueRadio® 蓝牙，零件编号 BR-LE4.0-D2A

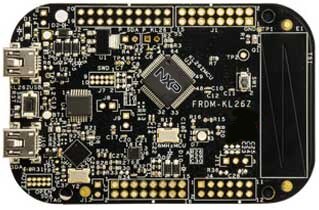

FRDM-KL26Z ，用于 Kinetis KL16 和 KL26 MCU
（高达 128 KB 闪存）

FRDM-KL26Z 是一个超低成本开发平台，针对基于 ARM® Cortex™-M0+ 处理器构建的 Kinetis L 系列 KL16 和 KL26 MCU（高达 128 KB 闪存和多达 64 个引脚的封装）。 具体特性包括：可轻松访问 MCU I/O、配备现成的电池、低功耗、采用标准外形、可选扩展板、内置用于闪存编程和运行控制的调试接口。 有一系列 NXP 和第三方开发软件支持 FRDM-KL26Z。

如果需要具有 256 KB 闪存或采用多于 64 引脚封装的 KL16 和 KL26 开发工具，请使用 FRDM-KL46Z 和 TWR-KL46Z48M。

特性：

• MKL26Z128VLH4 MCU – 48 MHz、128 KB 闪存、16 KB SRAM、USB OTG (FS)、64 LQFP
• 电容式触摸“滑块”、FXOS8700CQ 磁力仪和加速计、三色 LED
• 轻松访问 MCU I/O
• 复杂的 OpenSDA 调试接口
• 大容量存储设备的闪存编程接口（默认）– 无需安装工具即可评估演示应用
• P&E 多链路接口用于运行控制调试，且兼容 IDE 工具
• 开源数据记录应用为客户、合作伙伴和 OpenSDA 电路的开发爱好者提供了一个实例。

KL14 子系列

FRDM-KE02Z，用于 Kinetis KE02 MCU

NXP Freedom 开发平台是一套用于评估和开发的软件和硬件工具。 该板极适用于快速进行基于 MCU 的应用原型开发。 NXP Freedom KE02Z 的硬件部分 FRDM-KE02Z 采用简洁、精妙的设计，采用 Kinetis E 系列 MCU——业界第一款基于 ARM® Cortex™-M0+ 内核构建的 5 伏 MCU。

特性：

• MKE02Z64VQH2 MCU – 20 MHz、64 KB 闪存、4 KB SRAM、64QFP
• 电容式触摸滑块、MMA8451Q 加速计、三色 LED
• USB 或外部电源
• 轻松访问 MCU I/O
• IrDA 发射器和接收器
• 采用热敏电阻传感器测量温度
• 外形兼容 Arduino™ R3 引脚布局
• 全新 OpenSDA 调试接口
  • 大容量存储设备的闪存编程接口（默认）
  • 无需安装工具即可评估演示应用
  • P&E 调试接口用于运行控制调试，且兼容 IDE 工具
  • CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM 标准
  • 有关详情，请参阅 FRDM-KE02Z 用户手册和 OpenSDA 用户指南

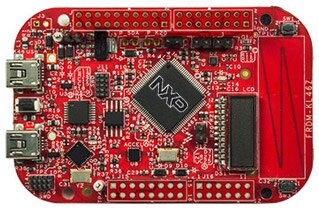

FRDM-KL46Z，用于 KL3x and KL4x MCU

FRDM-KL46Z 是一个超低成本开发平台，由基于 ARM® Cortex™-M0+ 处理器构建的 Kinetis L 系列 KL4x MCU 产品族来实现。 具体特性包括：可轻松访问 MCU I/O、配备现成的电池、低功耗、采用标准外形、可选扩展板、内置用于闪存编程和运行控制的调试接口。 有一系列 NXP 和第三方开发软件支持 FRDM-KL46Z。

客户现在可以免费使用 mbed.org，这是一个活跃的开发人员社区，用户可获得在线 SDK、工具和可重用代码的完全访问权——这意味着无需下载、安装或授权。

特性：

• MKL46Z256VLL4MCU – 48 MHz、256 KB 闪存、32 KB SRAM、段码式 LCD、USB OTG (FS)、100 LQFP 封装
• 电容式触摸滑块、MMA8451Q 加速计、MAG3110 磁力仪
• 灵活的电源选择 – USB、钮扣电池、外部电源
• 轻松访问 MCU I/O
• 配备现成电池，功率测量接入点
• 外形尺寸兼容 Arduino™ R3 引脚布局
• OpenSDA 调试接口
  • 大容量存储设备的闪存编程接口（默认）– 无需安装工具即可评估演示应用
  • P&E 调试接口用于运行控制调试，且兼容 IDE 工具
  • CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM 标准
  • 有关详情，请参阅 FRDM-KL46Z 用户手册和 OpenSDA 用户指南

FRDM-KL02Z，用于 Kinetis KL02 MCU

FRDM-KL02Z 是一个超低成本开发平台，由基于 ARM® Cortex™-M0+ 处理器构建的 Kinetis L 系列 KL02 产品族来实现。 具体特性包括：NXP 开放标准嵌入式串行和调试适配器 (OpenSDA)、轻松访问 MCU I/O、配备现成的电池、低功耗工作、采用标准外形尺寸、可选扩展板、用于闪存编程和运行控制的内置调试接口。 有一系列 NXP 和第三方开发软件支持 FRDM-KL02Z。

特性：

• MKL02Z32VFM4 MCU – 48 MHz、32 KB 闪存、4 KB SRAM、32QFN
• 电容式触摸滑块、MMA8451Q 加速计、三色 LED
• 电源选择灵活 – 钮扣电池、外部电源
• 轻松访问 MCU I/O
• 配备现成电池，功率测量接入点
• 新品，OpenSDA 调试接口：
  • 大容量存储设备的闪存编程接口（默认）– 无需安装工具即可评估演示应用
  • P&E 调试接口用于运行控制调试，且兼容 IDE 工具
  • CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM 标准

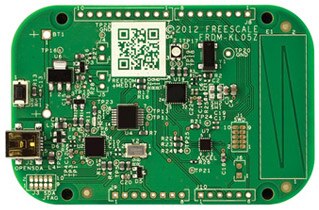

FRDM-KL05Z，用于 Kinetis KL05Z 和 KL04Z MCU

FRDM-KL05Z 是一个超低成本开发平台，由基于 ARM® Cortex™-M0+ 处理器构建的 Kinetis L 系列 KL0x MCU 产品族来实现。 具体特性包括：可轻松访问 MCU I/O、配备现成的电池、低功耗、采用标准外形、可选扩展板、内置用于闪存编程和运行控制的调试接口。 有一系列 NXP 和第三方开发软件支持 FRDM-KL05Z。

客户现在可以免费使用 mbed.org，这是一个活跃的开发人员社区，用户可获得在线 SDK、工具和可重用代码的完全访问权——这意味着无需下载、安装或授权。

特性：

• MKL05Z32VFM4 MCU – 48 MHz、32 KB 闪存、4 KB SRAM、32QFN
• 电容式触摸滑块、MMA8451Q 加速计、三色 LED
• 轻松访问 MCU I/O
• 复杂的 OpenSDA 调试接口
• 大容量存储设备的闪存编程接口（默认）– 无需安装工具即可评估演示应用
• P&E 多链路接口用于运行控制调试，且兼容 IDE 工具

KL04 子系列

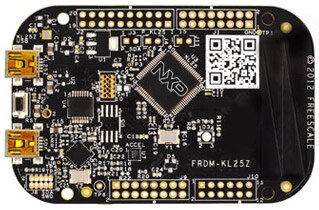

FRDM-KL25Z，用于 Kinetis KL1x 和 KL2x MCU

The FRDM-KL25Z 是一个超低成本开发平台，由基于 ARM® Cortex™-M0+ 处理器构建的 Kinetis L 系列 KL1x 和 KL2x MCU 产品族来实现。 具体特性包括：可轻松访问 MCU I/O、配备现成的电池、低功耗、采用标准外形、可选扩展板、内置用于闪存编程和运行控制的调试接口。 有一系列 NXP 和第三方开发软件支持 FRDM-KL25Z。

客户现在可以免费使用 mbed.org，这是一个活跃的开发人员社区，用户可获得在线 SDK、工具和可重用代码的完全访问权——这意味着无需下载、安装或授权。

特性：

• MKL25Z128VLK4 MCU – 48 MHz、128 KB 闪存、16 KB SRAM、USB OTG (FS)、80LQFP
• 电容式触摸“滑块”、MMA8451Q 加速计、三双色 LED
• 轻松访问 MCU I/O
• 复杂的 OpenSDA 调试接口
• 大容量存储设备的闪存编程接口（默认）– 无需安装工具即可评估演示应用
• P&E 多链路接口用于运行控制调试，且兼容 IDE 工具
• 开源数据记录应用为客户、合作伙伴和 OpenSDA 电路的开发爱好者提供了一个实例。
• 启用 mbed

KL14 子系列

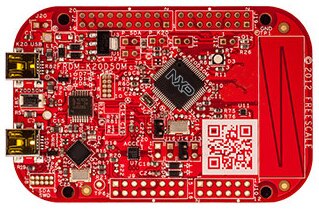

FRDM-K20D50M，用于 Kinetis K20 MCU

FRDM-K20D50M 是一个超低成本开发平台，由基于 ARM® Cortex™-M4+ 处理器构建的 Kinetis K20 USB MCU 产品族来实现。 具体特性包括：NXP 开放标准嵌入式串行和调试适配器 (OpenSDA)、轻松访问 MCU I/O、配备现成的电池、低功耗工作、采用标准外形尺寸、可选扩展板、用于闪存编程和运行控制的内置调试接口。 有一系列 NXP 和第三方开发软件支持 FRDM-K20D50M。

特性：

• MK20DX128VLH5 MCU - 50 MHz、128 KB 闪存、16 KB RAM、32 KB FlexNVM、低功耗、64 LQFP 封装
• 双用途 USB 接口，带 mini-B USB 连接器
• 开放式 SDA
• 电容式触摸滑块
• 环境光传感器
• MMA8451Q 加速计
• 三色 (RGB) LED
• 灵活的电源选择 – USB、钮扣电池、外部电源
• 配备现成电池，功率测量接入点
• 易于通过兼容 Arduino™ R3 的 I/O 连接器访问 MCU I/O
• 可编程 OpenSDA 调试接口，可用于多种应用，具体包括：
  • 大容量存储设备的闪存编程接口
  • P&E 调试接口用于运行控制调试，且兼容 IDE 工具
  • CMSIS DAP 接口：用于嵌入式调试接口的全新 ARM® 标准
  • 数据记录应用
• Arduino R3 兼容性带来了丰富的扩展板选择
