Efinix, Inc.

Trion® T55/T85/T120 现场可编程门阵列 (FPGA) 器件

Efinix 的 FPGA 软处理器可提供灵活性，以支持任何需要的定制外设集

Efinix 的 Trion® T120/T85/T55 现场可编程门阵列器件图片Efinix Trion T55、T85 和 T120 是具有开创性内核架构的和 I/O 接口的低功耗 FPGA。根据封装的不同，FPGA 包括多个 TX/RX CSI-2 硬件内核，每个 RX/TX 能够同时处理 4 x 1.5 Gbps 的速度，此外还包括 1066 Mbps 的 DDR3 DRAM 内核。除了典型的 I/O 扩展、桥接和控制之外，Trion 系列还非常适合创建图像处理功能，同时可直连目前市面最新的摄像头传感器。

Efinix Trion T55、T85 和 T120 FPGA 采用 Quantum™ 结构，其 I/O 接口包含两个或三个预先设计的 MIPI D-PHY/CSI-2 发送和接收硬块，完全支持并发访问。这些家族成员非常适合需要与最新的 MIPI CSI-2 v1.3 相机传感器连接并提供足够的可编程逻辑，以在单个器件中执行图像处理功能、合并/叠加或图像分析的应用程序。借助集成的强化 DDR3 DRAM 控制器，可以简化帧缓冲区。

此外，该器件足够大，可以使用软 RISC-V 内核和 DDR3 控制器处理 SoC 应用程序，以便与系统存储器连接。FPGA 软处理器提供了灵活性，可以支持满足任何需求的定制外设集。用户可以在内部实现额外的协同处理模块，也可以开发专门的指令集来优化价格、功耗和封装。

Trion 系列得到 Efinity 集成开发环境的支持。Efinity 软件提供从 RTL 设计到比特流生成的完整工具流程，包括综合、布局布线和时序分析。购买任何 Efinix 评估套件，都可获得 Efinity IDE 的一年维护服务。T120 BGA324 和 T120 BGA576 开发套件是用于调试架构和特定视觉或处理设计的实现工具的出色测试平台。

特性
  • 54K 至 112K 逻辑元件
  • 150 至 320 18 x 18 乘法器
  • 2,765 至 5,407 (kb) 嵌入式块 RAM
  • 7 或 8 个 PLL
  • D-PHY/CSI-2 v1.3 最多 3 个 TX/RX-4 通道 1.5 Gps
  • DDR3、LPDDR3、LPDDR2 硬块（所有封装）
  • 基底面：BGA324 12 mm x 12 mm、BGA400 16mm x 16mm、BGA484 18 mm x 18 mm
应用
  • 机器视觉
  • 无人机
  • 机器人技术
  • 监控
  • 广角摄像头 (180/360)
  • 物联网
  • 热像仪
  • 存在检测
  • 控制平面
  • 消费电子类
  • 边缘智能
  • MIPI CSI-2 桥接
  • I/O 扩展
  • SoC 边缘
  • 计算
  • 工业应用
  • 通信

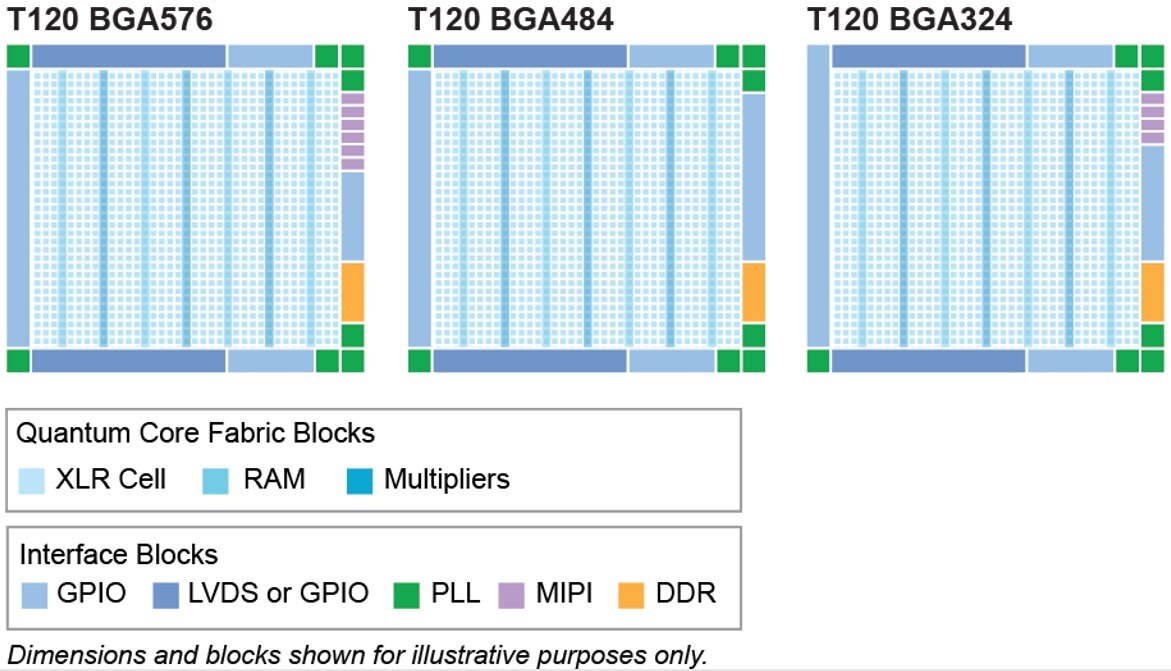

Efinix 的 Trion® T120 尺寸和方框图
    Efinix 的 Trion® T120 尺寸图和方框图

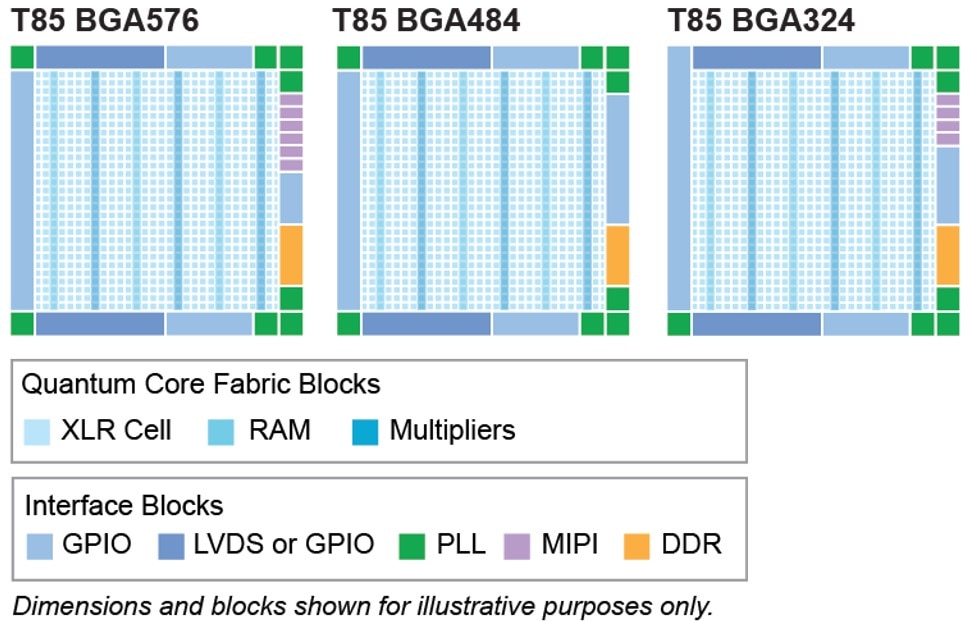

Efinix 的 Trion® T85 尺寸和方框图
    Efinix 的 Trion® T85 尺寸和方框图

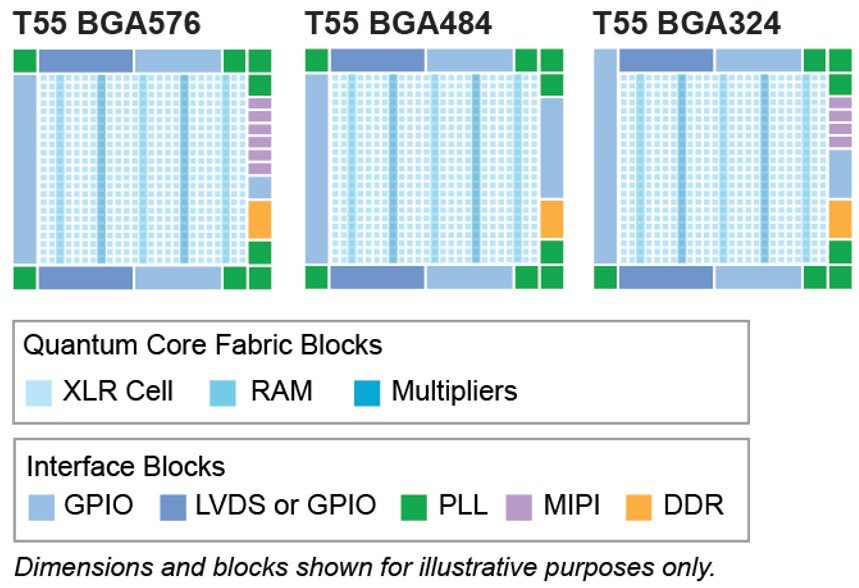

Efinix 的 Trion® T55 尺寸和方框图

    Efinix 的 Trion® T55 尺寸图和方框图

Trion® T120 FPGA Devices

图片制造商零件编号描述可供货数量价格查看详情
IC FPGA TRION T120 256IO 484FBGAT120F484C3IC FPGA TRION T120 256IO 484FBGA7268 - 立即发货$239.90查看详情
IC FPGA 130 I/O 324FBGAT120F324C3IC FPGA 130 I/O 324FBGA1565 - 立即发货$222.81查看详情
IC FPGA 256 I/O 484FBGAT120F484C4IC FPGA 256 I/O 484FBGA1599 - 立即发货$276.29查看详情
IC FPGA 130 I/O 324FBGAT120F324C4IC FPGA 130 I/O 324FBGA0 - 立即发货$308.73查看详情
IC FPGA TRION T120 256IO 484FBGAT120F484I4IC FPGA TRION T120 256IO 484FBGA2021 - 立即发货$306.55查看详情
IC FPGA 278 I/O 576FBGAT120F576C3IC FPGA 278 I/O 576FBGA1251 - 立即发货$287.51查看详情
IC FPGA 130 I/O 324FBGAT120F324I4IC FPGA 130 I/O 324FBGA1994 - 立即发货$294.08查看详情
IC FPGA 278 I/O 576FBGAT120F576C4IC FPGA 278 I/O 576FBGA0 - 立即发货$337.18查看详情
IC FPGA TRION MIPI CSI 576FBGAT120F576I4IC FPGA TRION MIPI CSI 576FBGA1641 - 立即发货$402.28查看详情

Trion® T85 FPGA Devices

图片制造商零件编号描述可供货数量价格查看详情
IC FPGA 256 I/O 484FBGAT85F484C3IC FPGA 256 I/O 484FBGA689 - 立即发货$209.13查看详情
IC FPGA 130 I/O 324FBGAT85F324C3IC FPGA 130 I/O 324FBGA0 - 立即发货$231.76查看详情
IC FPGA 256 I/O 484FBGAT85F484C4IC FPGA 256 I/O 484FBGA2074 - 立即发货$239.90查看详情
IC FPGA 130 I/O 324FBGAT85F324C4IC FPGA 130 I/O 324FBGA0 - 立即发货$267.35查看详情
IC FPGA TRION T85 256 IO 484FBGAT85F484I4IC FPGA TRION T85 256 IO 484FBGA2047 - 立即发货$331.55查看详情
IC FPGA 278 I/O 576FBGAT85F576C3IC FPGA 278 I/O 576FBGA83 - 立即发货$222.16查看详情
IC FPGA TRION MIPI CSI 324FBGAT85F324I4IC FPGA TRION MIPI CSI 324FBGA1534 - 立即发货$266.43查看详情
IC FPGA 278 I/O 576FBGAT85F576C4IC FPGA 278 I/O 576FBGA0 - 立即发货$294.44查看详情
IC FPGA TRION MIPI CSI 576FBGAT85F576I4IC FPGA TRION MIPI CSI 576FBGA2184 - 立即发货$293.83查看详情

Trion® T55 FPGA Devices

图片制造商零件编号描述可供货数量价格查看详情
IC FPGA TRION T55 256 IO 484FBGAT55F484C3IC FPGA TRION T55 256 IO 484FBGA701 - 立即发货$220.35查看详情
IC FPGA 130 I/O 324FBGAT55F324C3IC FPGA 130 I/O 324FBGA2828 - 立即发货$220.01查看详情
IC FPGA TRION T55 256 IO 484FBGAT55F484C4IC FPGA TRION T55 256 IO 484FBGA2209 - 立即发货$210.91查看详情
IC FPGA 130 I/O 324FBGAT55F324C4IC FPGA 130 I/O 324FBGA446 - 立即发货$253.25查看详情
IC FPGA TRION T55 256 IO 484FBGAT55F484I4IC FPGA TRION T55 256 IO 484FBGA272 - 立即发货$243.67查看详情
IC FPGA 278 I/O 576FBGAT55F576C3IC FPGA 278 I/O 576FBGA115 - 立即发货$201.96查看详情
IC FPGA TRION MIPI CSI 324FBGAT55F324I4IC FPGA TRION MIPI CSI 324FBGA3299 - 立即发货$233.49查看详情
IC FPGA 278 I/O 576FBGAT55F576C4IC FPGA 278 I/O 576FBGA6752 - 立即发货$240.50查看详情
IC FPGA 278 I/O 576FBGAT55F576I4IC FPGA 278 I/O 576FBGA840 - 立即发货$267.06查看详情

Development Board

图片制造商零件编号描述可供货数量价格查看详情
TRION T120 F324 EVAL BRDT120F324C-DKTRION T120 F324 EVAL BRD144 - 立即发货$3,078.68查看详情
TRION T120 F576 EVAL BRDT120F576C-DKTRION T120 F576 EVAL BRD177 - 立即发货$3,612.31查看详情
