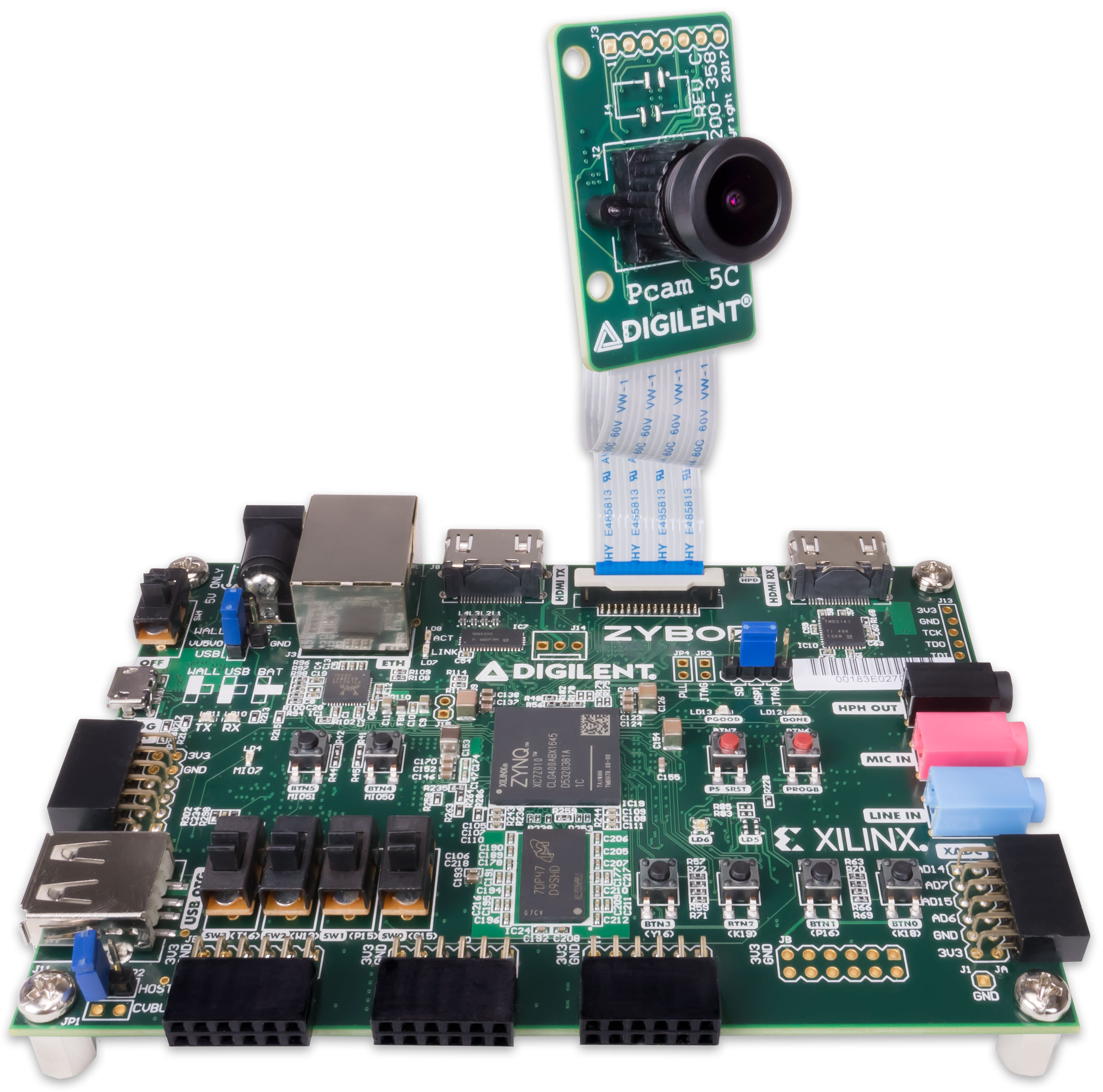

嵌入式视觉套件

Digilent Z7 是其 Zybo Arm/FPGA SoC 平台产品线的最新成员。ZYBO Z7 为 Zynq® 提供丰富的多媒体和互连外设，即便未添加灵活和强大的 FPGA，也可构建强大的单板计算机。硬件设计师和软件开发人员可以无缝集成 FPGA 和 CPU 功能。ZYBO Z7 的视频功能集包括 MIPI CSI-2 兼容的 Pcam 连接器、HDMI 输入、HDMI 输出和高带宽 DDR3L。ZYBO Z7 的 Pmod 连接器使附加硬件变得容易，可以访问 Digilent 的 70 多个 Pmod 外设板，包括电机控制器、传感器和显示器等。

线束附带 SDSoC™ 凭证。SDSoC 开发环境提供常见的嵌入式 C/C++ 应用程序开发体验，包括易于使用的 Eclipse IDE 和用于异构 Zynq 所有可编程 (AP) SoC 的综合设计环境。

Pcam 5C 是一款专门与开发板配套使用的成像模块。该模块围绕 Omnivision OV5640 5 百万像素 (MP) 彩色图像传感器而设计。这种传感器包括各种不同的内部处理功能，可提高图像质量，包括自动黑度水平校准、自动白平衡以及用于调节饱和、色相、伽玛和清晰度的控制。在一个双通道 MIPI CSI 2 接口上传输数据，并提供足够的数据带宽，以支持常见的视频流，如 1080p（30 帧每秒）和 720p（每秒 60 帧）。该模块通过 15 引脚扁平柔性电缆 (FFC) 连接到开发板。Pcam 5C 附带一组建立在 FPGA 和 Zynq 主机板上开放源码 Vivado IP 内核、10 cm 扁平柔性电缆和出厂安装固定的对焦透镜，带 M12 透镜安装座，因此该器件支持开箱即用。
