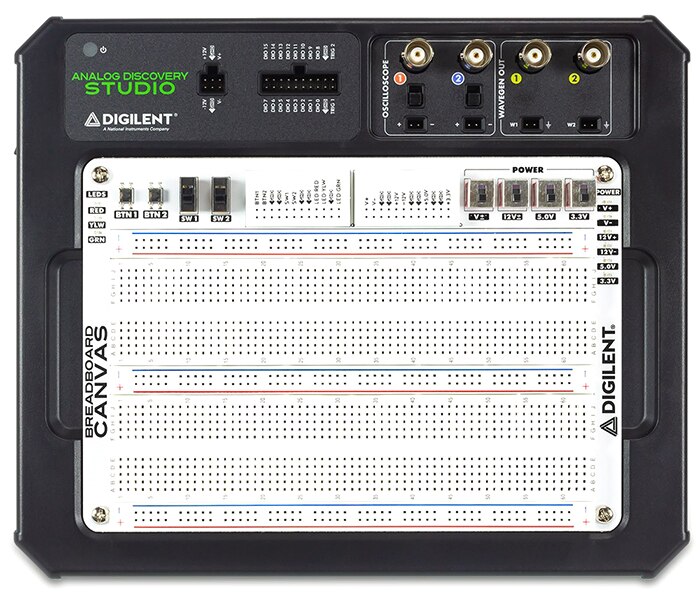

Analog Discovery Studio
Digilent 的便携式电路实验室提供了一整套台式仪器，具有方便的面包板接口
Digilent 的 Analog Discovery Studio 是一款功能齐全的便携式测试和测量设备，可将任何多功能空间转变为便携式电子实验室。Analog Discovery Studio 配备 13 台仪器，包括示波器、逻辑分析仪、频谱分析仪和波形发生器，提供一整套台式仪器，带有方便的面包板接口，可用于任何地方的电路设计。
Analog Discovery Studio 的耐用外壳尺寸为 1.25”x 9.25”x 7.5”，适用于工作台、台式机或背包。用户可以通过面包板 MTE 电缆或行业标准 BNC 电缆访问示波器和波形发生器，逻辑分析仪、图型发生器和触发器则可通过 MTE 电缆访问。电路或设计可以在附带的磁性连接 Breadboard Canvas 上构建，并且可以方便地更换或移除以便运输，从而可以在公司实验室和家庭家验室之间顺畅转换。Breadboard Canvas 还包括由物理开关、通用 I/O 内置控件和大型面包板表面控制的电源输出。
特性
- 模拟输入：
- 用于示波器、网络分析仪、频谱分析仪、电压表、阻抗分析仪和数据记录仪
- 两个模拟输入通道，可通过 BNC 或 MTE 连接器访问
- 通道类型：差分（带 MTE）或单端（带 BNC）
- BNC 电缆的模拟带宽：3 dB 时为 30+ MHz
- MTE 电缆的模拟带宽：3 dB 时为 9 MHz
- 输入范围 ±25 V（±50 V 差分）
- 输入保护范围 ±50 V
- 14 位分辨率
- 模拟输出：
- 用于波形发生器和网络分析仪
- 两个任意波形发生器通道，可通过 BNC 或 MTE 连接器访问
- 交流幅值（最大值）：±5 V
- 模拟带宽（BNC 或 MTE 连接器：3 dB 时为 8 MHz）
- 数字输入和输出：
- 用于逻辑分析仪、码型发生器、协议分析仪和数字 I/O
- 通道：16
- 输入逻辑标准：LVCMOS（1.8 V/3.3 V，5 V 容差）
- 输出逻辑标准：LVCMOS (3.3 V，12 mA)
- 电源：
- 12 伏电源：12 V ±5%；最大 0.2 安培
- -12 伏电源：-12 V ±5%，最大 0.2 安培
- 5 伏电源：5.0 V ±5%；最大 1.0 安培
- 3.3 伏电源：3.3 V ±5%；最大 1.0 安培
- V+ 和 V- 电压轨：1 V 至 5 V (V+)，-1 V 至 -5 V (V-)
- 最大功率输出：每个电源 2.1 W
- 最大电流输出：每个电源 700 mA
- 软件兼容性：
- Digilent WaveForms
- Digilent WaveForms 软件开发套件 (SDK) 适用于需要构建应用程序或自动测试的更高级用户
- WaveForms SDK 提供了用于在 Python、C++、C# 和 Visual Basic 中创建自定义应用程序的库和示例
- MathWorks 和 NI 的 MATLAB 和 LabVIEW 提供了额外的第三方工具箱支持、示例和文档
- 比较模拟和实际结果
Analog Discovery Studio
Associated Products
发布日期： 2019-08-14
