Cypress CapSense® 电容式触摸感应技术

按钮、开关、滑块和接近传感器集成在 CapSense 控制器、PSoC 可编程片上系统和 USB 串行桥控制器中。

集成触摸感应用户界面正在不断取代无处不在的机械按钮和手柄。 现代产品需要一个成熟而简洁的用户界面解决方案才能在潮湿、大电噪的环境下可靠工作，且要符合严格的针对潮湿和辐射环境的 IEC 61000 通用标准。 CapSense 技术能够应对所有这些问题。 Cypress 提供了一系列器件，将 CapSense 技术与 LED 和 LCD 控制、传感器接口、系统监控、USB 串行桥接以及许多其它系统功能集成在一起。

CapSense 技术特性如下：

  • 1 – 44 个 CapSense I/O，提供用来配置按钮、滑块和接近传感器
  • 易于配置的选件，不需要编程知识。
  • 针对想要详细控制能力的专业用户提供完全可编程的选择
  • 抗辐射性和传导性噪声的 QuietZone™ 技术
    • 采用 CSDPLUS 应用方式，在所有条件下均具有出色信噪比 (SNR)
    • 对指尖电容变化的灵敏度低至 0.1 pF，支持 15 mm 玻璃和 5 mm 塑料贴膜
  • Cypress 的 SmartSense™ 自动微调算法，可对运行时的系统、制造和环境变化做出补偿
  • 解决方案针对诸如接近感应和耐水之类特性进行了全方位测试
  • 超低功耗，具有行业最宽的电压范围：1.8 V – 5.5 V
  • 多种存储器和基底面选择，易于器件选择

精选评估套件

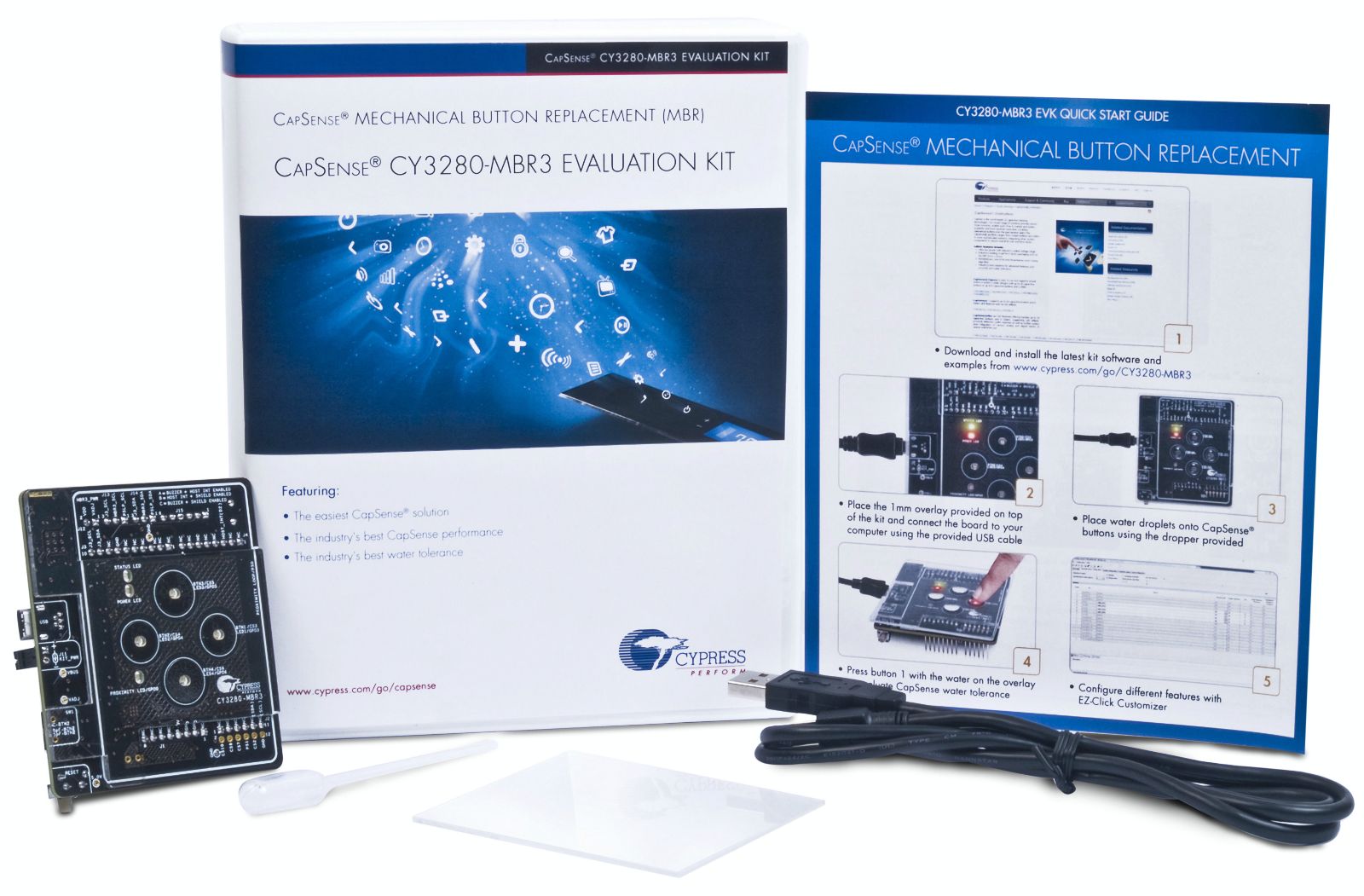

CY3280-MBR3 CapSense MBR3 评估套件

CY3280-MBR3 CapSense MBR3 评估套件

CY3280-MBR3 CapSense MBR3 评估套件可用于评估业界领先的第三代 Cypress 寄存器可配置 CapSense 技术。 CapSense MBR3 评估套件为用户提供业内一流的性能，可支持 CapSense 按钮、接近感应、耐水等多种特性。

了解详情

应用

  • 工业自动化控制面板
  • 家电
  • 医疗设备
  • 小键盘
  • 收银机设备
  • 多功能打印机
  • 电梯控制
  • 电视，监视器
  • 便携式音乐播放器和配件
  • 移动电话，平板电脑

CapSense® Express 无需编码并支持简单按钮或按钮/滑块设计，具有多达 16 个容性按钮或多达 5 个容性按钮或 1 个滑块。

EZ-Click 2.0 是一款简单但强大的软件工具，能够用来开发 CapSense MBR 解决方案。 这一轻型基于 Windows® GUI 的工具经过改进，使得容性用户界面的开发变得极其简便和快捷。 该工具能够让您设置传感器配置、应用全局系统属性、监控实时传感器输出以及运行生产线系统诊断——所有全部打包在这个直观的视觉驱动型工具中，绝对不需要进行任何固件开发。

如何开始使用 CapSense Express

  1. 购买价格为 25 美元的 CapSense MBR3 评估套件
  2. 下载 EZ-Click 2.0
  3. 阅读 EZ-Click 2.0 用户指南
零件编号 描述
器件
CY8CMBR3106S 11 个按钮、2 个滑块、接近、防水、SmartSense CY8CMBR3106S 产品页链接
CY8CMBR3116 16 个按钮、8 个 LED、接近、防水、SmartSense CY8CMBR3116 产品页链接
CY8CMBR3108 8 个按钮、4 个 LED、接近、防水、SmartSense CY8CMBR3108 产品页链接
CY8CMBR3110 10 个按钮、5 个 LED、接近、防水、SmartSense CY8CMBR3110 产品页链接
CY8CMBR3102 2 个按钮、接近、SmartSense CY8CMBR3102 产品页链接
CY8CMBR3002 2 个按钮、2 个 LED、SmartSense CY8CMBR3002 产品页链接
CY8CMBR2110 10 个按钮、10 个 LED、SmartSense  CY8CMBR2110 产品页链接
CY8CMBR2016 16 个按钮、SmartSense、自动微调  CY8CMBR2016 产品页链接
CY8CMBR2044 4 个按钮、4 个 LED、SmartSense CY8CMBR2044 产品页链接
CY8CMBR2010 10 个按钮、10 个 LED、SmartSense CY8CMBR2010 产品页链接
CY8C201xx 10 个按钮、5 个 LED、2 个滑块 CY8C201xx 产品页链接
套件
CY3280-MBR3 CapSense MBR3 评估套件 CY3280-MBR3 产品页链接
CY3280-MBR2 CapSense® Express™ - 具有 SmartSense™ 自动微调功能的 CY8CMBR2110 评估套件 CY3280-MBR2 产品页链接
CY3280-MBR 具有 SmartSense™ 自动微调功能的 CapSense Express 评估套件 CY3280-MBR 产品页链接

CapSense® - 支持多达 33 个容性按钮和 6 个滑块，具有象 LED 效果这样的特性。

零件编号 描述
器件
CY8C20xx7/S 31 个按钮、6 个滑块、16-32KB 闪存、接近、防水、SmartSense CY8C20xx7/S 产品页链接
CY8C20xx6A/S 33 个按钮、6 个滑块、16-32KB 闪存、2KB SRAM、SmartSense CY8C20xx6A/S 产品页链接
套件
AEK-CY8C20xx7 QuietZone™ 入门套件设计用于简化 CY8C20247S-24LKXI 的评估，以通过直接连接到目标设计板而进行概念设计验证。 AEK-CY8C20xx7 产品页链接

PSoC 器件充当传感器中枢，将 CapSense 触摸和接近感应能力与温度、压力、加速计、温度和光感特性集成在一起。 PSoC 也可以控制电力子系统、电机、风扇、LED 和 LCD。

零件编号 描述
器件
PSoC 4 具有结合了 PSoC 独特可编程混合信号硬件 IP 的低功耗 ARM Cortex-M0 内核，成为业内最灵活、最具扩展性的低功耗混合信号架构。
PSoC 5LP 是一种基于 ARM® Cortex™-M3 的低功耗可编程片上系统器件，具有无与伦比的高精度模拟功能和灵活性，能够用于设计定制系统解决方案。
PSoC 3 是一款真正的可编程嵌入式片上系统，在单一芯片上集成了可配置模拟和数字外设功能、存储器和微控制器。
PSoC 1 是世界上第一款可编程嵌入式片上系统，在单一芯片上集成了可配置模拟和数字外设功能、存储器和微控制器。
套件
CY8CKIT-042-BLE 这款低功耗蓝牙® Pioneer 套件能让客户利用 PSoC® 4 BLE 和 PRoC® BLE 设备评估和开发低功耗蓝牙项目。
CY8CKIT-042 PSoC 4 Pioneer 套件是一款简单易用、价格实惠的开发平台，能助您利用 PSoC®4 的灵活性构建独特的设计。
CY8CKIT-040 CY8CKIT-040 PSoC 4000 开发套件为用户提供了一个低成本开发平台，用于设计针对入门级 PSoC 4 ARM Cortex-M0 器件的独特应用。
CY8CKIT-050 PSoC® 5LP 开发套件受 Cypress 的 CY8C58LP 高精度模拟器件系列支持，能够用来评估、开发高精密的模拟、低功耗和低压应用并进行相关原型设计。
CY8CKIT-030 PSoC® 3 开发套件受 Cypress 的 CY8C38 高精度模拟器件系列支持，能够用来评估、开发高精密的模拟、低功耗和低压应用并进行相关原型设计。
CY8CKIT-025 PSoC® 精密模拟温度传感器板套件 (EBK) 包括 5 个温度传感器和示例项目，能快速、简便地完成温度感测和控制设计。
CY8CKIT-001C PSoC® 开发套件 (DVK) 提供了一个通用开发平台，能够让您使用任一种 PSoC 1、PSoC 3 或 PSoC 5 架构来对不同解决方案进行原型开发和评估。

Cypress USB 串行桥控制器集成了 CapSense 技术和电池充电器检测功能，带有两个用于 UART、I2C 或 SPI 接口的串行通道，以实现全速 USB 连接。

零件编号 描述
器件
CY7C6521x 业内首款可配置的双通道 USB 桥控制器 CY7C6521x 产品页链接
套件
CYUSBS232 参考设计套件 (RDK) 是一款低成本套件，用于评估 CY7C65213 USB-UART LP 桥控制器。 CYUSBS232 产品页链接
CYUSBS234 开发套件 (DVK) 有助于评估单通道 USB 串行桥控制器 CY7C65211 的特性。 CYUSBS234 产品页链接
CYUSBS236 开发套件 (DVK) 有助于评估双通道 USB 串行桥控制器 CY7C65215 的特性。 CYUSBS236 产品页链接
