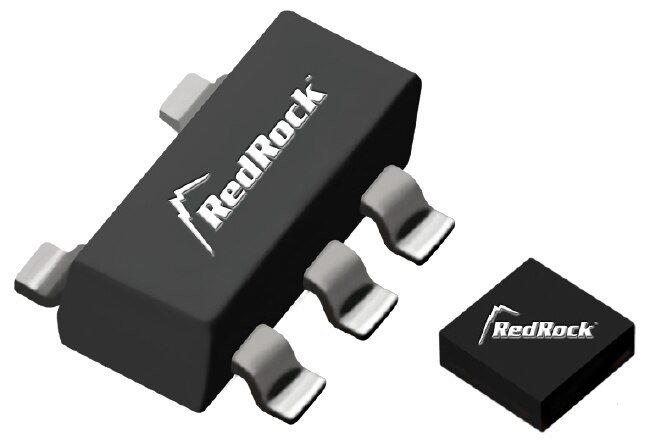

RedRock® RR142 系列 TMR 多通道磁性开关传感器
Coto Technology 的双通道传感器具有数字和模拟输出,可节省功耗、空间、成本和设计时间
Coto Technology RedRock RR142 系列多通道磁传感器具有多种输出选项,非常适合医疗、工业、汽车和消费类应用。RR142 系列采用适用于电池供电应用的双通道单芯片解决方案,其中数字输出通道用于磁激活系统,然后模拟输出通道可用于感测磁体位移。在这些应用中,与谨慎的解决方案相比,RR142 可以节省功耗、空间、成本、设计时间和工作量。
RR142 基于获得专利的隧道磁阻 (TMR) 技术和无缝 CMOS 集成,提供多个参数的多种配置,以支持接近传感、旋转传感和液位检测等应用。RR142-1LD2-542/545 和 RR142-1LD3-542/545 具有数字和模拟通道。RR142 提供了一个创新选项来满足下一代应用的需求。对于唤醒应用,模拟输出在功能上保持非活动状态,直到传感器检测到附近磁场消失 (B < Brp)。一旦唤醒,模拟电路将保持开启状态并提供输出信号,直到传感器复位 (VDD < VUVLO - FALL)。这对于电池供电、高精度水平仪和接近感应特别理想。
- 使用 TMR 磁传感器驱动高电流
- 如何为电池供电的医疗或物联网设备供电
- 如何将磁传感器与合适的磁铁配对以获得经济高效的解决方案
- 用于打开和防篡改检测的磁感应
- 用 TMR 实现安全系统现代化
- 在旋转系统中使用 RedRock® TMR 磁传感器进行速度和方向估计
- 延长电池续航能力并提高计量设备性能
- 使用有源磁传感器时如何克服电池续航焦虑
- 用于 RedRock TMR 磁传感器的 3 至 2 线转换电路
- 可穿戴注射器 – 使用磁传感器计量可穿戴注射器中的药物容积
- RedRock TMR 磁性传感器在典型设备应用中的工作原理
- 利用磁灵敏度实现更佳的设备设计
- 如何用 TMR 传感器替换霍尔效应传感器
- 采用 RedRock TMR 磁性传感器技术的下一代医疗设备
- 物联网设备中的磁传感器
- 电池供电医疗设备的激活选项
- 磁传感技术从霍尔效应到隧道 TMR 的演变
- 使用 RedRock RR132 TMR 数字开关改进简单的 3 线液位传感器组件
- 多通道输出:数字和模拟
- 操作灵敏度为 60 G
- 线性模拟灵敏度范围为 -80 G 至 +80 G
- 宽电源电压范围:1.7 V 至 5.5 V
- 最低平均电流:150 nA(仅数字模式)、1.2 μA(数字 + 模拟模式)
- 带推挽输出的数字通道的全极性响应
- 模拟通道的线性模拟电压响应
- 数字通道频率 12 Hz
- 模拟通道频率为 25 Hz
- 额定温度达 +125°C
- 关键性能规格在整个温度范围内进行 100% 生产测试
- 符合 RoHS 和 REACH 规范
- 接近探测
- 旋转感应
- 液位检测
- 门或盖子关闭检测
- 水电气计量表
- 便携式医疗设备
- 电机控制器
- 消费类电子产品
- 唤醒微处理器
RedRock® RR142 Series TMR Multi-Channel Magnetic Switch Sensors
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
RR142-1LD2-545 | TMR DUAL WAKE UP SENSOR OMNI | 5957 - 立即发货 | $7.08 | 查看详情 | ||
RR142-1LD2-542 | TMR DUAL WAKE UP SENSOR OMNI | 5528 - 立即发货 | $6.67 | 查看详情 | ||
RR142-1LD3-545 | TMR DUAL WAKE UP SENSOR OMNI | 0 - 立即发货 | $3.43 | 查看详情 | ||
RR142-1LD3-542 | TMR DUAL WAKE UP SENSOR OMNI | 0 - 立即发货 | $3.68 | 查看详情 |
