Connor Winfield

FT9-CC 系列补偿模块

Connor-Winfield 的高度集成模块将 NCO 系统与 APLL 系统相结合，可转换传入的 10 MHz 3.3 V MCLK 源信号

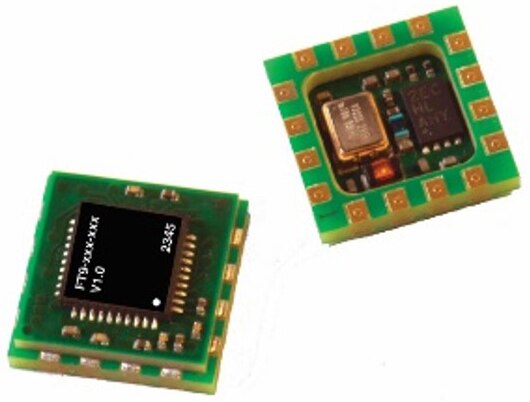

Connor-Winfield 的 FT9-CC 系列补偿模块图片Connor-Winfield FT9-CC 系列模块代表了一种高精度频率控制的全新方法，在连接到传入的 10 MHz MCLK 信号时提供两个同步和转换的时钟输出。该高度集成的模块将数控振荡器 (NCO) 系统与 APLL 系统相结合，该系统可转换传入的 10 MHz 3.3 V MCLK 源信号，并以源自板载低相位噪声 VCXO 的频率生成最多两个锁相时钟输出。该模块需要外部 10 MHz 3.3 V 信号，该信号可以来自 OCXO 或 10 MHz TCXO，为用户在确定系统性能特性方面提供了极大的灵活性。

该模块的特殊功能是，它可以接受来自温度感应使能 (TSE) OCXO 或 TCXO 的信息，并自动生成补偿频率偏移调整，以减少工作温度范围内 TSE MCLK 振荡器的热不稳定性。初始参数在工厂预设，包括基于板载低相位噪声 VCXO 的输出频率。

特性
  • 9.2 毫米 x 9.2 毫米 SMD 封装
  • 输出逻辑：LVCMOS
  • 3.3 VDC 工作电压
  • 可用输出频率：8 kHz 至 156.25 MHz
  • 符合 RoHS 规范/无铅
应用
  • 5G 基站
  • 通信
  • 网络同步、IEEE1588
  • 软件无线电

FT9-CC Series Compensating Module

图片制造商零件编号描述可供货数量价格查看详情
IC CLK FREQ TRANS SELF COMP 16QFFT9-CC-2BPAIC CLK FREQ TRANS SELF COMP 16QF25 - 立即发货$425.04查看详情
IC CLK FREQ TRANS SELF COMP 16QFFT9-CC-2DDPIC CLK FREQ TRANS SELF COMP 16QF25 - 立即发货$425.04查看详情
IC CLK FREQ TRANS SELF COMP 16QFFT9-CC-2CC1IC CLK FREQ TRANS SELF COMP 16QF25 - 立即发货$425.04查看详情
发布日期： 2024-02-06
