Analog Devices 无线
传感器网络 (WSN)

WSN 解决方案简化了物联网 (IoT) 应用

物联网 (IoT) 能够借助传感器、无线电和电子计算装置（微控制器）将诸如建筑物、空间之类场所与网络、软件、云和用户连接起来。 挑战是，要实现各种产品间的交互操作，从而增强真实应用网络的功能。 ADI 拥有无线传感器网络 (WSN) 解决方案，能为包括新手创客到经验丰富的工程师在内的所有人员提供帮助。 理想的 WSN 使用自动传感器监测物理或环境条件，例如温度、声音、振动、压力、湿度、运动或污染物。 传感器会通过无线（收发器）模块将其数据集中传递到网络的主控制点。 WSN 可能包含几个到几千个节点。 现今的节点需要自给自足，许多节点连有微控制器 (MCU)、收发器和天线。 由于节点通常由电池供电，所以要求极低的功耗。 当今，许多节点具有能量收集能力，延长了电池续航时间。

对于任何 WSN，应从物理空间以及需要测量的对象着手。 可以使用各种各样的传感器、模拟前端 (AFE) 和放大器。 ADI 有两种数字温度传感器；ADT75 具有 12 位电源，ADT7420 具有 16 位电源并拥有 I²C 接口。 AD7171 是 1 通道电容转换器，而同为 1 通道转换器的 AD7745 为 24 位，设计用于接近感应应用。 对于 3 轴 MEMS 加速器，ADXL362 具有数字输出。

AD7798/AD7799 是低功耗、低噪声 AFE，适用于高精度测量应用。 AD7798/AD7799 包含 16/24 位三角积分 (Σ-Δ) 模数转换器 (ADC)，具有三个差分模拟输入。 AD7792 是一款具有片上放大器 (amp) 和基准电压的 3 通道 16 位三角积分 ADC。 对于 20 位电源，AD7781 也是 (Σ-Δ) ADC。 最后，ADA4528 是一款 5 V 超低噪声轨至轨 (RRIO) 双运算 (OP) 放大器。

传输上行数据和下行指令需要采用有线或无线通信形式。 大多数 IoT 解决方案是利用多个频段的无线解决方案；这些频率被称为工业、科研和医疗 (ISM) 频段。 对于将使用的频率，使用匹配收发器很重要。 ADF7030 是一款高性能、低功耗、169 MHz ISM 频段无线电收发器。 ADuCRF101 和 ADF7020 都适用于 433 至 464 MHz 和 862 至 928 MHz 的频率范围。 ADuCRF101 还有一个额外的 ARM®Cortex®-M3 MCU 内核。 窄带 ISM 收发器 ADF7021 的频率范围为 80 至 650 MHz 和 862 至 940 MHz。 对于 IEEE 802.15.4 (Wi-Fi) 零 IF 2.4 GHz 收发器，可选择 ADF7241/ADF7242。 ADI 有多种用于 WSN 的微控制器。 其中三个最重要的微控制器均使用 ARM Cortex-M3 技术。 ADuCRF101 既是收发器也是 MCU。 ADuCM362/ADuCM363 都是采用三角积分 ADC 的低功耗精密 MCU。 ADuCM362 具有双 ADC，而 ADuCM363 只有单 ADC。

IoT 装置必须具有极低的功耗。 为此，ADI 专门开发了一系列线性压差 (LDO) 稳压器。 ADP125 是一款 5.5V、500 mA CMOS 稳压器，ADP160 是一款 150 mA CMOS 稳压器。 ADP3330 采用 anyCAP® 技术，可提供 200 mA 的电流。 ADP5054 是四 (4) 通道降压稳压器和电源解决方案。 对于能量收集，AD7781 是一个完整的低功耗前端解决方案，配备 20 位三角积分 (Σ-Δ) ADC、片上低噪声可编程增益放大器 (PGA) 和片上振荡器。

所有电路的构件都是放大器 (AMP)。 AD8236 是一款 40 μA 微功率仪表放大器，ADA4692 是一款四输出 3.6 MHz 低噪声轨至轨输出运算 (OP) 放大器。 ADI 有多个多路复用器 (MUX)，非常适合 IoT 应用。 使用 MUX 可以在一条线路上组合并传输模拟或数字输入信号。 ADG439 是一款高性能 4 通道故障保护型模拟多路复用器。 如需 8 通道/4 通道故障保护型多路复用器，可选择 ADG509。 有三款 MUX 采用了 ADI iCMOS® 技术。 ADG1208 是 8 通道、±15 V/+12 V MUX，ADG1209 是 4 通道、±15 V/+12 V MUX，AD1408 是 4 Ω Ron、8 通道、±15 V /12 V /±5 V MUX。

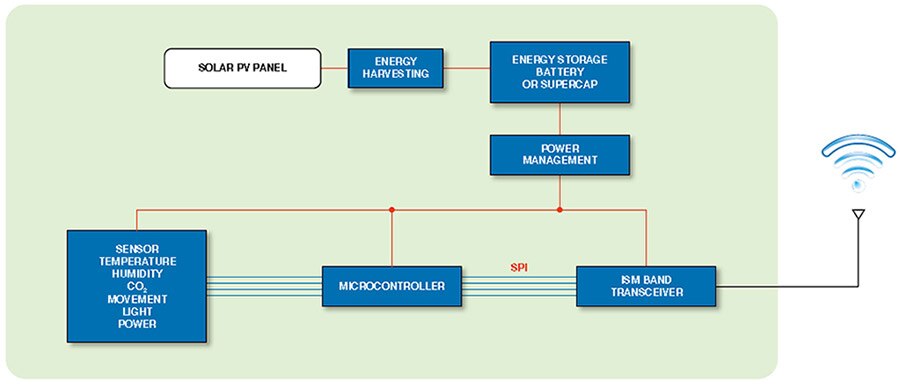

系统框图

产品

资源

Analog Dialogue

• 用于接近感应的超低功耗 1 通道电容转换器
• 带射频收发器的精密模拟微控制器 ARM Cortex M3
• ISM 频段收发器 IC
• 低功耗 IEEE 802.15.4 / 专有 GFSK / FSK 零 IF 2.4 GHz 收发器 IC
• 精密模拟微控制器，12 位模拟 I/O，ARM7TDMI® MCU
• 超低静态电流 150 mA、CMOS 线性稳压器
• 高精度超低 I(Q)、200 mA、SOT-23、anyCAP® 低压差稳压器
• 带 MPPT 和充电管理的超低功耗升压稳压器
• 低功耗 3.6 MHz 低噪声轨至轨输出、四通道运算放大器
