适用于工业和可穿戴设备的具有 FPU 微控制器和 Bluetooth® LE 5 的 Arm® Cortex®-M4

ADI 的微控制器将处理能力与物联网应用所需的连接性结合在一起

ADI/Maxim 的 MAX32690 微控制器图片ADI MAX32690 微控制器 (MCU) 是一款先进的片上系统 (SoC),具有 Arm Cortex-M4F CPU、大容量闪存和 SRAM 存储器以及 Bluetooth 5.2 低功耗 (LE) 无线电。该器件将处理能力与物联网应用所需的连接性结合在一起。

Bluetooth 5.2 LE 无线电支持网格、到达角 (AoA) 和出发角 (AoD),用于测向、远距离(编码)和高吞吐量模式。使用软件编解码器实现的 LE 音频硬件是单独提供的。RISC-V 内核可选择处理时序关键型控制器任务,使程序员免于 Bluetooth LE 中断延迟问题。加密工具箱 (CTB) 提供高级安全功能,包括用于快速椭圆曲线数字签名算法 (ECDSA) 的 MAA、高级加密标准 (AES) 引擎、TRNG、SHA-256 哈希和安全引导加载程序。内部代码和 SRAM 空间可通过两个四路 SPI 就地执行(SPIXF 和 SPIXR)接口进行片外扩展,每个接口最大可达 512 MB。该器件支持多种高速接口,包括多个 QSPI、UART、CAN 2.0B 和 I2C 串行接口,以及一个 I2S 端口用于连接音频编解码器。所有接口都支持外设和内存之间高效的 DMA 驱动传输。12 路输入(8 路外部)、12 位 SAR ADC 以高达 1 MSPS 的速度采样模拟数据。

MAX32690 的工作温度范围为 -40°C 至 +105°C,非常适合工业环境。所有器件均采用 68 TQFN-EP 0.40 mm 间距封装和 140 凸点 WLP 0.35 mm 间距封装。

MAX32690EVKIT 评估板提供了一个评估先进 SoC MAX32690 微控制器功能的平台。它具有 Arm Cortex-M4F CPU,可用于复杂函数和算法的高效计算,以及 Bluetooth 5 LE 无线电,专为可穿戴和可听健身设备、便携式和可穿戴无线医疗设备、工业传感器/网络、物联网 (IoT) 和资产追踪。

特性
  • 适用于电池供电应用的超高效微控制器
    • 带 FPU 的 120 MHz Arm Cortex-M4 处理器
    • 超低功耗 32 位 RISC-V (RV32) 协处理器可减轻数据处理负担
    • 7.3728 MHz 和 60 MHz 低功耗振荡器
    • 外部晶体支持(Bluetooth LE 需要 32 MHz)
    • 32.768 kHz RTC 时钟(需要外部晶振)
    • 8 kHz 始终开启的超低功耗振荡器
    • 3 MB 内部闪存、1 MB 内部 SRAM
    • 1.1 V 时活动模式为 76.5μW/MHz
    • 1.8 V 和 3.3 V I/O,无电平转换器
    • 外部 Flash 和 SRAM 扩展接口
  • Bluetooth 5.2 LE 无线电
    • 提供完全开源的 Bluetooth 5.2 栈
    • 支持 AoA、AoD、LE 音频和 Mesh
    • 高吞吐量 (2 Mbps) 模式
    • 远程(125 kbps 和 500 kbps)模式
    • Rx 灵敏度:-97 dBm,TX 功率:+4.5 dBm
    • 单端天线连接 (50 Ω)
  • 最佳的外设组合提供了平台可扩展性
    • 16 通道 DMA
    • 五个四路 SPI 控制器 (60 MHz)/外设 (30 MHz)
    • 四个带流量控制的 UART
    • 两个 I2C
    • I2S
    • 八个外部通道、12 位 1 MSPS SAR ADC
    • USB 2.0 高速设备
    • 16 个脉冲序列引擎
    • 四个 32 位/双 16 位定时器,具有 8 mA 高驱动能力
    • 两个 32 位/双 16 位低功耗定时器
    • 两个 CAN 2.0B 控制器
    • 四个微功耗比较器
    • 单线控制器
  • 用于 IP/数据安全的加密工具箱 (CTB)
    • 模块化算术加速器 (MAA) 和真随机数生成器 (TRNG)
    • 安全的非易失性密钥存储、SHA-256 和 AES-128/192/256
    • 安全启动 ROM
原理图

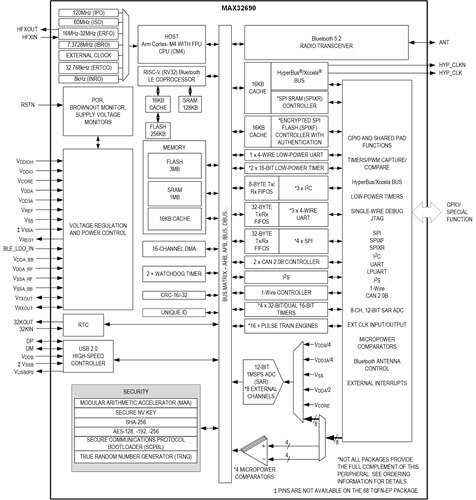

ADI/Maxim 的 MAX32690 微控制器框图图片
点击放大

应用
  • 健身/保健可穿戴设备
  • 便携式和可穿戴无线医疗设备
  • 资产追踪
  • 工业传感器和网络
发布日期: 2023-08-11
