MAX31329 低电流实时时钟 (RTC)

ADI 的 MAX31329 低电流 RTC 是一款计时器件，可提供纳安级计时电流，以延长电池续航时间。它包含一个集成晶体振荡器，无需外部晶体。其他特性包括一个数字施密特触发器输入 (DIN)、计时报警器、中断输出、可编程方波输出和串行总线超时机制。

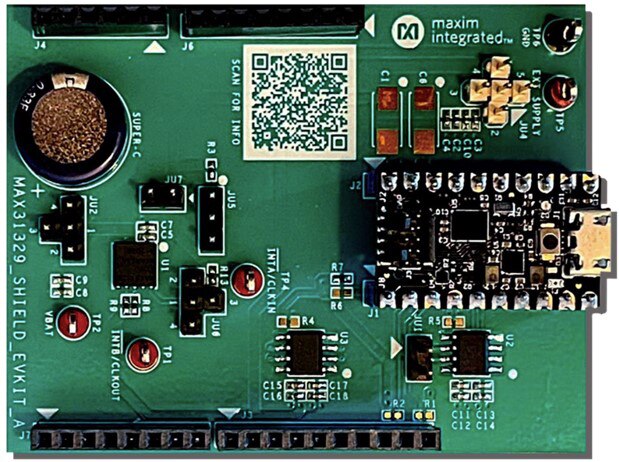

MAX31329 盾板 (MAX31329SHLD#) 是完全组装，经过测试的 PCB，用于评估 MAX31329。该盾板采用单电源供电，可以是 USB 电源，也可以是外部电源。该计时器集成了电池输入，在器件主电源断开时仍能保持精确计时。晶体谐振器的集成提高了器件的长期精度，并消除了系统中的外部晶体需求。该器件可通过 MAX32625 PICO 板提供的 I2C 串行接口访问。

该盾板提供了评估 MAX31329 所需的硬件和软件图形用户界面 (GUI)。它通过 MAX32625 PICO 板和 Micro-USB 电缆连接到 PC。

特性

• 240 nA 的低计时电流和纳安级待机功耗延长了系统电池续航时间
• 稳健的电源管理系统使时钟即使在主电源丢失时也能正常工作
• 集成晶体振荡器提高了计时精度、简化了 PCB 设计，并减小了解决方案尺寸
