MAX17332 电池内部自放电检测 IC

Analog Devices 的 MAX17332 AccuCharge™ + ModelGauge™ m5 EZ 单节充电器、电量计和保护器支持对系统瞬变的快速响应

Analog Devices 的 MAX17332 电池内部自放电检测 IC 的图片ADI MAX17332 是一款 35 μA IQ 适用于 1 节锂离子/聚合物电池的独立充电器、电量计、保护器和电池内部自放电检测 IC。当存在电压源时，IC 通过使用 AccuCharge 充电器技术调制充电 N-FET 来调节充电。该 IC 可调节充电电压、电流和 FET 温度。灵活配置可存储在非易失性存储器，支持独立充电。

该 IC 理想二极管电路支持快速响应系统瞬变和适配器移除，CHG FET 上的压降很低。

该 IC 使用 ModelGauge m5 EZ 算法，该算法将库仑计的短期精度和线性度与基于电压的电量计的长期稳定性相结合，以提供行业领先的精度。该 IC 会自动对电池老化、温度和放电速率补偿，并且在宽范围操作条件下以毫安小时 (mAh) 或百分比 (%) 提供精确充电状态 (SOC)。

该 IC 会监测电池的电压、电流、温度和状态，以防止过压/欠压、过流、短路、超温/欠温和过充，并会使用外部高压侧 N-FET 提供内部自放电保护，确保锂离子/聚合物电池工作在安全条件下，从而延长电池寿命。

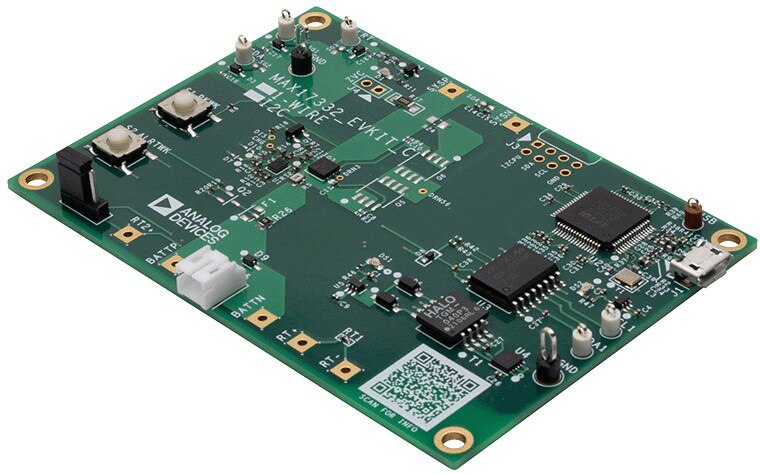

MAX17332X2EVKIT# 评估套件 (EV kit) 是组装完全且经过测试的表面贴装 PCB，用于评估独立充电器、带保护器的油量/电量计 IC，并有单节锂离子/聚合物电池的可选 SHA-256 认证。

该 IC 支持以下应用：
  • 小功率充电
    • 直接由通用 5 V USB 供应 1 mA 至 500 mA
    • 无需 USB 识别/协调

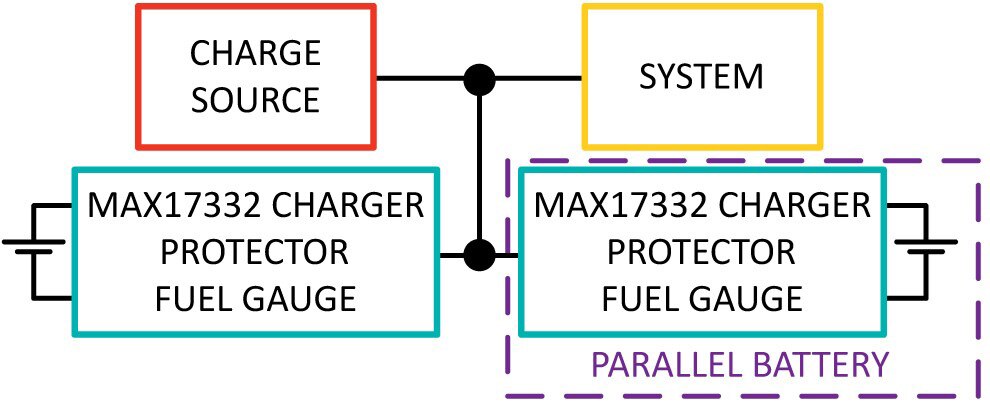

  • 大功率并联电池组 (>1000 mA)
    • 独立为并联电池组充电
    • 防止并联电池交叉充电
    • 协调外部 DC/DC 与警报
    • 最大限度减少电压突降和热量
  • 保护和充电控制，电池组或主机侧
资源

Analog Devices 的 MAX17332 电池内部自放电检测 IC 的图片

特性
  • 非易失性可编程独立充电器
    • 1% 充电电流，256 级电流设置
    • 0.25% 充电电压，2.42 V 至 4.8 V，可配置
    • 可选手动充电控制
    • FET 温度限制和热调节
    • Prequal、SmartFull 和 Step-Charge 选项
    • JEITA - 9 个温度区域
  • 电池健康和可编程安全/保护
    • 过压/过充电流
    • 温度区域相关
    • 过充/放电/短路电流
    • 超温/欠温
    • 零伏或 >1.8 V 充电选项
    • 欠压和 SmartEmpty
  • 按钮唤醒/出厂模式 (0.5 μA)
  • 1.9 mm x 2.5 mm 15 凸块 0.5 mm 间距晶圆级封装 (WLP)
  • ModelGauge m5 算法
    • 百分比、容量、空/满时间和寿命
    • Cycle+™ 寿命预测 + 计划寿命充电
  • 动态功率 - 估计功率能力
  • SHA-256 身份验证以防止克隆
  • 无需校准的精密测量能力
    • 电流、电压、功率、时间、周期
    • 芯片温度和两个热敏电阻
  • 历史记录和用户数据
  • 低静态电流
    • FET 启用：35 μA 活动，21 μA 休眠
    • FET 禁用：8 μA 运输模式，0.5 μA 关机
  • 2-Wire (I2C) 和 1-Wire®
应用
  • USB PPS 和直接充电
  • 智能电池和混合超级电容器电池
  • 双屏智能手机和平板电脑
  • 耳穿戴设备、可穿戴设备和智能手表
  • 医疗设备和健康与健身监测器
  • 手持收音机、电脑及配件
  • 家庭/楼宇自动化、传感器和摄像头
  • 并联电池 AR/VR 系统

ICs

图片制造商零件编号描述可供货数量价格查看详情
MODELGAUGE M5 1S I2C SHA2MAX17332X22+MODELGAUGE M5 1S I2C SHA20 - 立即发货
3450 - 厂方库存		See Page for Pricing查看详情

Evaluation Board

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARD FOR MAX17332MAX17332X2EVKIT#EVAL BOARD FOR MAX173324 - 立即发货
53 - 厂方库存		$867.45查看详情
