LTC2688 数模转换器 (DAC)

Analog Device LTC2688 是一款具有集成式高精度基准的 16 通道、16 位高精度 DAC

Analog Device LTC2688 数模转换器 (DAC) 图片ADI LTC2688 是一款具有集成式高精度基准的 16 通道、16 位 ±15 V 小尺寸 DAC。LTC2688 非常适合用于自动测试设备、DAC 独立引脚编程器、数据采集系统和闭环伺服系统。

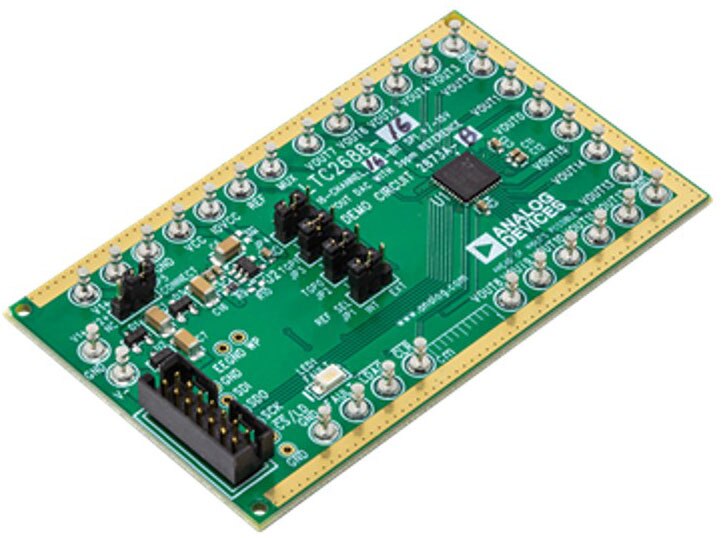

DC2873A-B 是一款全功能评估板,可用于评估 16 通道、高精度电压输出 DAC LTC2688。DC2873A-B 通过串行外设接口 (SPI) 和 J1 连接器进行控制。SPI 信号由带状电缆从 DC2026C 控制器板发送,电缆连接到 DC2873A-B。

DC2873A-B 搭载分析、控制、评估 (ACE) 软件,以提供直观的图形用户界面 (GUI),该界面通过 SPI 配置和控制 LTC2688。

LTC2688 用于各种电压模式偏置应用,例如用于数据通信的光调制器。每个通道的输出电压范围可通过软件选择,每个通道均可路由到 DC2873A-B 多路复用引脚,实现从外部监控通道电压或电流。

特性和优势

  • 带有正弦抖动的 A/B 拨动开关,符合马赫-曾德尔调制器 (MZM) 和偏置拓扑结构的特定要求
  • 16 通道可软件编程双极性电压输出 DAC 体积小巧,提高了整个系统的灵活性
  • 用户可监控多路复用器,从而感测 DAC 电压和 DAC 输出电流,以减少校准时间、简化系统
应用
  • 通信:5G、光学有线通信
  • 仪表和测量
  • 工业自动化
  • 通用

Evaluation Board

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARD FOR LTC2688DC2873A-BEVAL BOARD FOR LTC26885 - 立即发货$899.40查看详情

LTC2688 Digital-to-Analog Converter (DAC)

图片制造商零件编号描述可供货数量价格查看详情
IC DAC 16BIT V-OUT 40QFNLTC2688CUJ-16#PBFIC DAC 16BIT V-OUT 40QFN48 - 立即发货$522.10查看详情
发布日期: 2021-08-10
