LT8277 多相升压控制器

通过 SPI 设置的 Analog Devices LT8277 输出电压范围为 9 V 至 60 V

Analog Devices 的 LT8277 多相升压控制器图片ADI LT8277 是一款两相恒定频率、电流模式升压和 SEPIC 控制器,可驱动 N 沟道功率 MOSFET。两相交错操作降低了系统滤波电容要求。内部 LDO 稳压器从 VIN 或 VOUT 获得电源,为栅极驱动器提供 5 V 电源。在宽范围输入和输出电压下,其固定频率、电流模式架构实现了稳定工作状态。LT8277 的工作频率可以通过外部电阻设置在 100 kHz 至 2 MHz 范围内,也可以使用 SYNC 引脚同步至外部时钟。CLKOUT 和 SYNC 引脚允许多个 LT8277 器件协同工作,实现 4 相或 8 相操作。

LT8277 输出电压范围为 9 V 至 60 V,可通过串行外设接口 (SPI) 进行设置。VOUT 引脚上的窗口比较器通过 PGOOD 报告,提供输出电压状态指示。该器件采用 20 引线 3 mm x 4 mm 侧面可焊 QFN 封装。

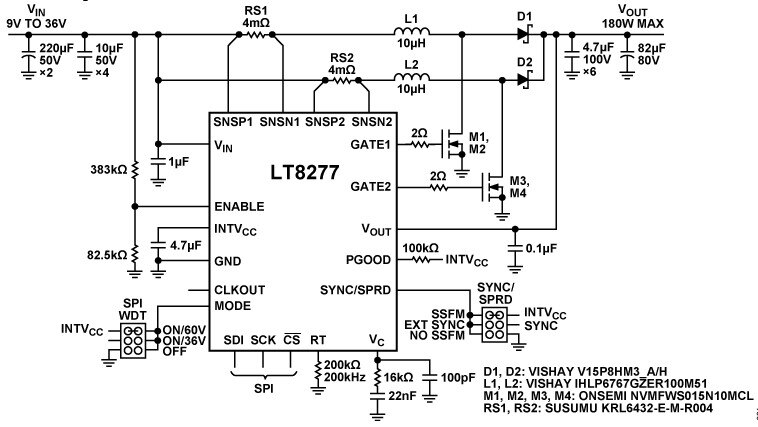

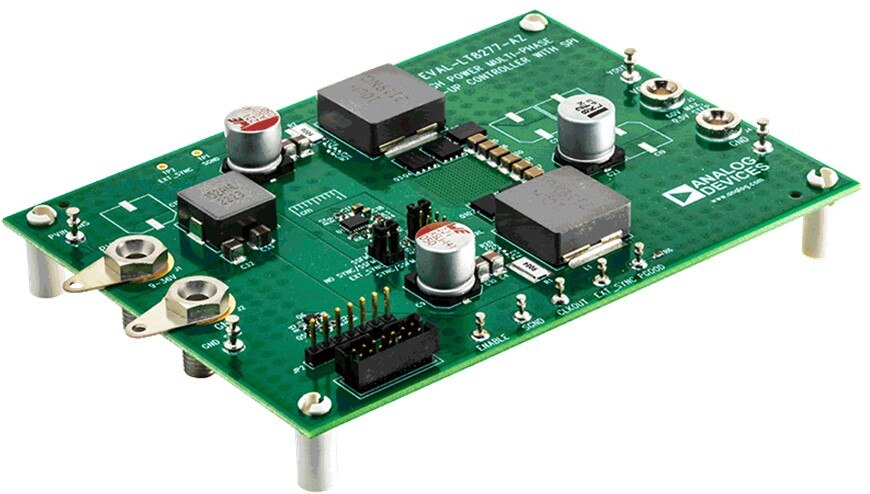

评估电路 EVAL-LT8277-AZ 是一款采用 LT8277 的双相非同步大功率升压转换器。在 VIN 介于 9 V 和 36 V 之间时,它可输出最高 60 V 的稳压并为负载提供 3 A 电流。EVAL-LT8277-AZ 以 200 kHz 开关频率运行,能够开启扩频频率调制 (SSFM) 以降低 EMI 辐射。它可以在有或没有 SPI 通信的情况下运行。多个 EVAL-LT8277-AZ 可以并联以提供更大的输出功率。连接到 DC2026C Linduino One 演示电路时,可以使用图形用户界面 (GUI)。

资源

Analog Devices 的 LT8277 多相升压控制器图片

特性
  • 宽输入电压范围:3 V 至 40 V
  • 两相交错操作降低了输入和输出电容要求
  • SPI 用于输出电压调节
  • 关断电流低:<1 µA
  • 内部 5 V 低压差稳压器由 VIN 或 VOUT 供电
  • PGOOD 输出状态报告引脚
  • 可编程内部频率:100 kHz 至 2 MHz
  • 频率同步
  • 适用于 4 相或 8 相操作的时钟输出
  • 扩频频率调制 (SSFM),用于降低 EMI
  • 采用 3 mm × 4 mm 20 引脚侧焊 QFN 封装
  • 通过汽车级应用 AEC-Q100 认证
应用
  • 汽车
  • 电信
  • 工业电源

LT8277 Multi-Phase Boost Controller

图片制造商零件编号描述可供货数量价格查看详情
MULTIPHASE BOOST CONTROLLERLT8277RUDCM#WPBFMULTIPHASE BOOST CONTROLLER398 - 立即发货$37.28查看详情

Evaluation Boards

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARD FOR LT8277EVAL-LT8277-AZEVAL BOARD FOR LT82770 - 立即发货$769.55查看详情
LINDUINO ONE LT3973/LTM2884 BRDDC2026CLINDUINO ONE LT3973/LTM2884 BRD56 - 立即发货$821.97查看详情
发布日期: 2024-04-18
