LT4200 热插拔电子保险丝

Analog Devices 的 LT4200 是具有保证 SOA 的 50 A 热插拔电子熔断器

Analog Devices LT4200 热插拔电子保险丝的图片ADI 的 LT4200 是一款用于热插拔应用的集成解决方案,支持在带电背板上安全插入和移除电路板。该器件将热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中,适用于小型应用。MOSFET 安全工作区经过生产测试,保证可承受热插拔应用中的应力。

LT4200 支持在最高 +85°C 的环境温度下以 50A 的电流连续工作。它提供独立的浪涌电流控制和精度为 ±12% 的 57 A 限流以及与输出相关的折返。使用 ISET 引脚可以动态调整电流限制阈值。其他功能包括用于接地参考电流检测的电流监视输出和 MOSFET 温度监视输出。另外还提供热限制、过压、欠压和电源良好监测。

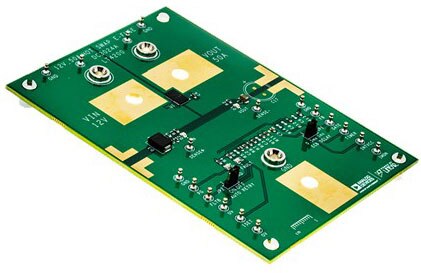

演示电路 DC3024A 展示了具有保证 SOA 的 LT4200 50 A 热插拔电子保险丝。板上包括用于欠压和过压保护的输入分压器,用于指示输入电压、输出电压、故障和电源不良情况的 LED,以及用于启用自动重试和选择断路器延迟的跳线。提供了用于监视输入电压、输出电压、输出状态和 LT4200 上的大多数引脚的转台。

特性

  • MOSFET SOA 保证热插拔应力期间的保护和可靠性,包括启动浪涌和限流
  • 集成 MOSFET 可简化设计并缩小解决方案尺寸
  • 电源引脚的 28 V 绝对最大电压额定值更有可能在超过 15 V 最大工作电压的任何瞬变中幸存下来
应用
  • 高利用率服务器
  • 固态硬盘
  • 通信:5G
  • 仪器仪表
  • 工业自动化
  • 能源

Evaluation Board

图片制造商零件编号描述可供货数量价格查看详情
LT4200 12V/50A DEMO BOARDDC3024ALT4200 12V/50A DEMO BOARD1 - 立即发货$659.67查看详情

Hot Swap E-Fuse

图片制造商零件编号描述可供货数量价格查看详情
12V 50A HOTSWAP USING COPACKAGELT4200RUHG#PBF12V 50A HOTSWAP USING COPACKAGE0 - 立即发货$122.43查看详情
12V 50A HOTSWAP USING COPACKAGELT4200RUHG#TRPBF12V 50A HOTSWAP USING COPACKAGE2030 - 立即发货$122.43查看详情
发布日期: 2022-01-18
