锂离子电池
化成解决方案

用于能耗监控的配套锂离子电池分级设备解决方案

能耗是我们所有人都关注的问题，Analog Devices 在开发功能丰富、低成本高效电源解决方案方面处于领先地位。 随着电动和混合动力车辆、太阳能光伏、能量和风能的设计、生产和接受度的增加，电池的使用，特别是锂离子 (Li-ion) 电池的使用越来越普及和重要。 锂离子电池的生产复杂且精确，需要在所有阶段进行专门测试。 ADI 基于采用转换器系列 AD8450/AD8451 的模拟前端 (AFE) 以及脉冲宽度调制 (PWM) 控制器系列 ADP1972 和 ADP1974，创建了锂离子电池化成和分级设备解决方案。 ADP1972 是降压或升压转换器，而 ADP1974 是双向同步型转换器。 这些零件专用于电池测试和化成应用。

每个锂离子电池化成解决方案都需要强大的微控制器 (MCU) 为这些应用类型提供所需的计算能力。 ADuC7060/ADuC7061 是 16 位/32 位 ARM7TDMI® MCU，集成了 Flash/EE 存储器以及 8 kSPS、24 位高性能多通道三角积分 (Σ-Δ) 模数转换器 (ADC)。 AD7173/AD7175 是功能强大的 24 位 ADC，其中 AD7173 为 8/16 通道转换器而 AD7175 为 2/4 通道转换器。 推荐的数模转换器 (DAC) 包括 16 位串行外设接口 (SPI) 系列 AD5668/AD5686 和 AD5676。 AD5668/AD5676 均为八通道，AD5686 为四通道。

每个锂离子电池化成解决方案都需要内部管理、电压基准和驱动器。 对于电压基准，ADI 提供 ADR3450/ADR4550 零件系列。 这些高精度、微功率、低噪声 CMOS 器件设计用于 5 V 监控。 AduM7223 是 4 A 隔离式有桥驱动器，使用 ADI 的 iCoupler® 技术，具有独立和隔离双通道。 对于电源管理，有三个独特器件可供选择；ADP2441/ADP7102 和 ADM8829 零件系列。 ADP2441 是一款 36 V、1 A 同步降压型 DC-DC 稳压器。 ADP7102 是一款 20 V、300 mA 低噪声 CMOS 低压差 (LDO) 线性稳压器。 ADM8829 是一款充电泵电压反相器，从正输入产生负电源。

锂离子电池化成的最后一个要求是需要多路复用器。 ADI 公司提供五种多路复用器件，ADG528/ADG5408/ADG658/ADG1406 和 ADG1606。 ADG528 是 4 通道/8 通道故障保护模拟多路复用器。 该器件使用一系列 N 沟道、P 沟道和 N 沟道 MOSFET 结构。 ADG5408 是一款高电压防闩锁 8 通道多路复用器。 ADG658 是 8 通道 CMOS +3/+5 V、±5 V 低电压多路复用器。 ADG1406 和 ADG1606 均是用于 3.3 V、5 V 和 12 V 的 16 通道 iCMOS® 多路复用器。

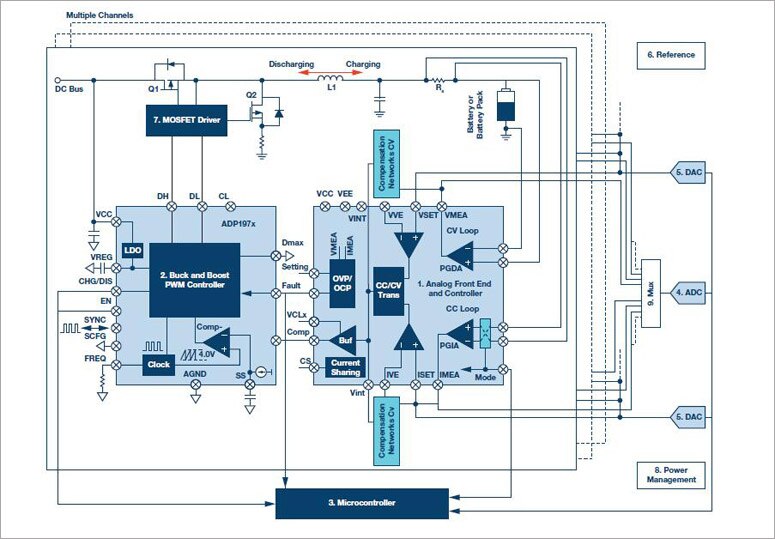

系统框图

产品

资源

Analog Dialogue

• 精确的模拟控制器优化高效率锂离子电池制造
• AD8450/AD8451 补偿器设计工具
