fido5100/fido5200 实时以太网交换机

Analog Devices 以太网交换机用于过程控制和工业自动化

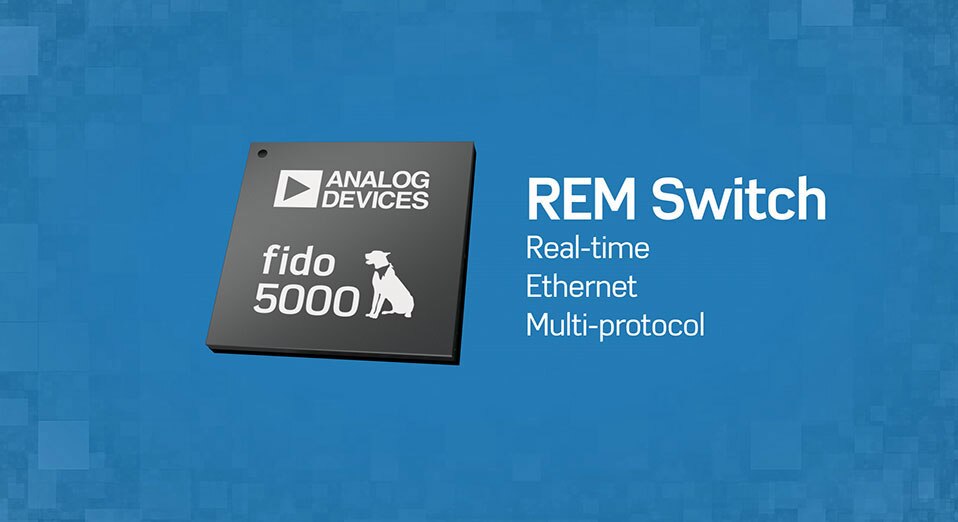

Analog Devices fido5100 和 fido5200 以太网交换机图片ADI fido5100 和 fido5200 是可编程以太网交换机,支持 IEEE 802.3 10 Mbps/100 Mbps 以太网互联网协议第 6 版 (IPv6) 和互联网协议第 4 版 (IPv4)。这些交换机可使用从主机处理器下载的固件刷新,从而支持所需的协议并实现定制。固件保存于实时以太网多协议 (REM) 交换机驱动程序中,在上电时下载。REM 交换机可以在不到 4 ms 的时间内实现网络数据操作就绪,支持快速启动和快速连接型网络功能。fido5100 和 fido5200 器件具有相同的信号分配,具体可参见规格书。fido5100 支持以下协议:PROFINET 实时 (RT) 和等量实时 (IRT)、带和不带设备级环 (DLR) 的以太网/IP、Modbus TCP、POWERLINK 和 SERCOS III。fido5200 支持所有 fido5100 的协议,另外还包括 EtherCAT。REM 交换机用于与主机处理器配合使用。网络运行使用 REM 交换机驱动器中提供的功能和服务来处理。主机处理器可以通过将任何协议栈集成至 REM 交换机驱动程序中实现对它们的支持。这些 fido5100 和 fido5200 REM 交换机具有 -40 °C 至 +85 °C 工作温度范围,采用 144 焊球芯片级封装球栅阵列(LFBGA、CSPBGA)封装。fido5100 和 fido5200 非常适用于托管的以太网交换机、过程控制和工业自动化。

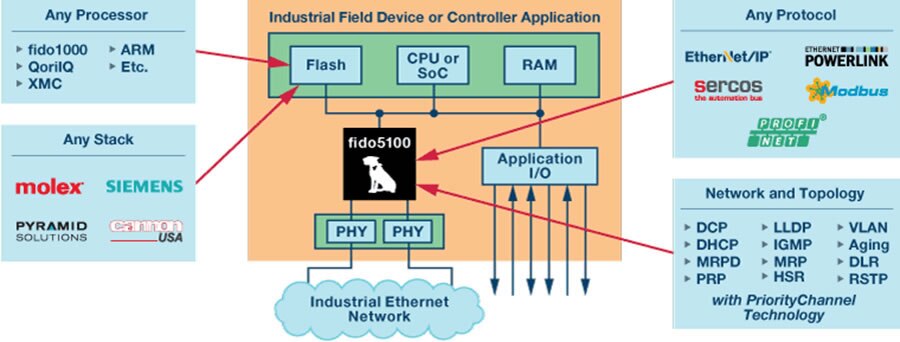

ADI 的 Fido5100/Fido5200 应用图

特性
  • 标准:IEEE 802.3、10/100 BASE-T/TX PHY
  • IEEE 802.3、10 Mbps/100 Mbps、半双工和全双工、IPv4 和 IPv6 通信
  • 支持所有工业协议
    • PROFINET B 类和 C 类,具有快速启动(2.3 版)
    • 以太网/IP 带 QuickConnect、CIP 同步 和 CIP 运动
    • Modbus TCP
    • SERCOS III
    • 以太网 POWERLINK
  • 两个独立的以太网端口:每端口 1 个 MII 和 1 个 RMII 接口
  • 主机接口传输速率:每 28 ns 32 位
  • 支持低至 12.5 μs 的 EtherCAT 周期时间和低至 31.25 μ 的 PROFINET 周期时间
  • 接口:MII、RMII
  • 电源电压:1.2 V、3.3 V
  • 工作温度范围:-40°C 至 +85°C
  • 封装/外壳:144-LFBGA、CSPBGA
应用

  • 托管的以太网交换机
  • 过程控制

  • 工业自动化

fido5100/fido5200 Ethernet Switches

图片制造商零件编号描述可供货数量价格查看详情
IC ETHERNET SWITCH BGA-144FIDO5100BBCZIC ETHERNET SWITCH BGA-14456 - 立即发货$148.64查看详情
IC ETHERNET SWITCH BGA-144FIDO5200BBCZIC ETHERNET SWITCH BGA-14445 - 立即发货$205.86查看详情
