用于终端 DTU/FTU 的系统解决方案一、
二次融合配电

2016 年末,中国国家电网公司 (SGCC) 提出了一项总体原则:“配电网的自动终端 DTU/FTU(配电终端单元/馈线终端单元)必须将一、二次融合配电要求纳入考量,此外还需考虑使用电子变压器替换传统电磁变压器。” Analog Devices 推出一组芯片级信号链路来满足这些新型应用的要求。

ADI 提供:

  • 符合国家电网最新要求的信号处理解决方案
  • 可靠性高且符合 EMC 规范的设计
  • 兼容短期和长期 DTU/FTU 变化的设计


主信号链

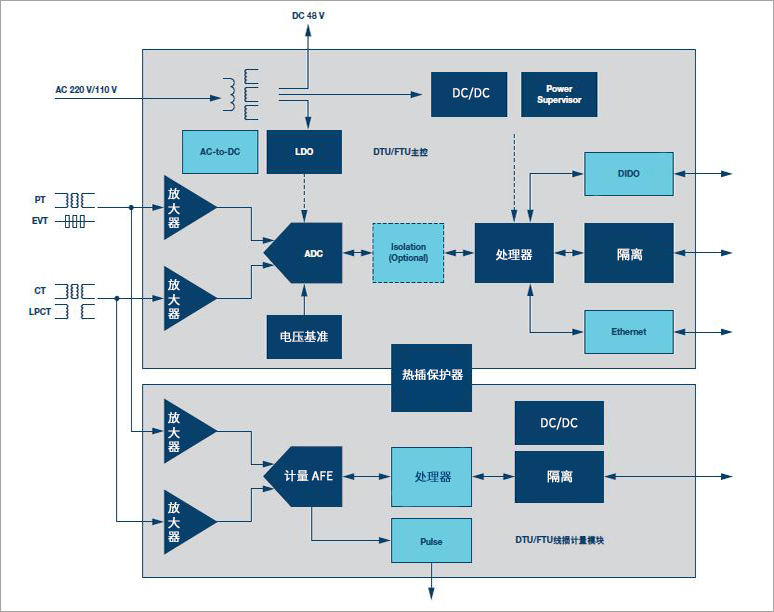

主信号链示意图
回到顶部

产品

产品类型 放大器 ADC 处理器
型号 ADA4177-4 / ADA4077-4 / AD628 AD7616 ADSP-BF606 / ADSP-BF607 / ADSP-BF518
产品类型 电压基准 隔离 计量 AFE
型号 ADR441 / ADR3425 ADuM141D ADE9078 / ADE9000
产品类型 LDO DC/DC 热插保护器
型号 ADP7104 / ADP7182 ADP2441 / ADP2443 / ADP5071 ADM1270
产品类型 接口
型号 ADM2587E (RS-485) / ADM3251E (RS-232)
回到顶部

资源

    应用说明

  • 应用说明 AN-1409,通过使用 AD7616 灵活定序器和猝发模式来实现伪同步采样 — www.analog.com/en/an-1409.pdf
  • 应用说明 AN-1387,ADA4177 系列输入过压保护运算放大器应用的实用设计注意事项 — www.analog.com/en/an-1387.pdf
  • 应用说明 AN-1349,最大限度缩小 ADM2582E/ADM 2587E RS-485/ RS-422 收发器辐射性放射的 PCB 实现指南 — www.analog.com/en/an-1349.pdf
